Schaeffler

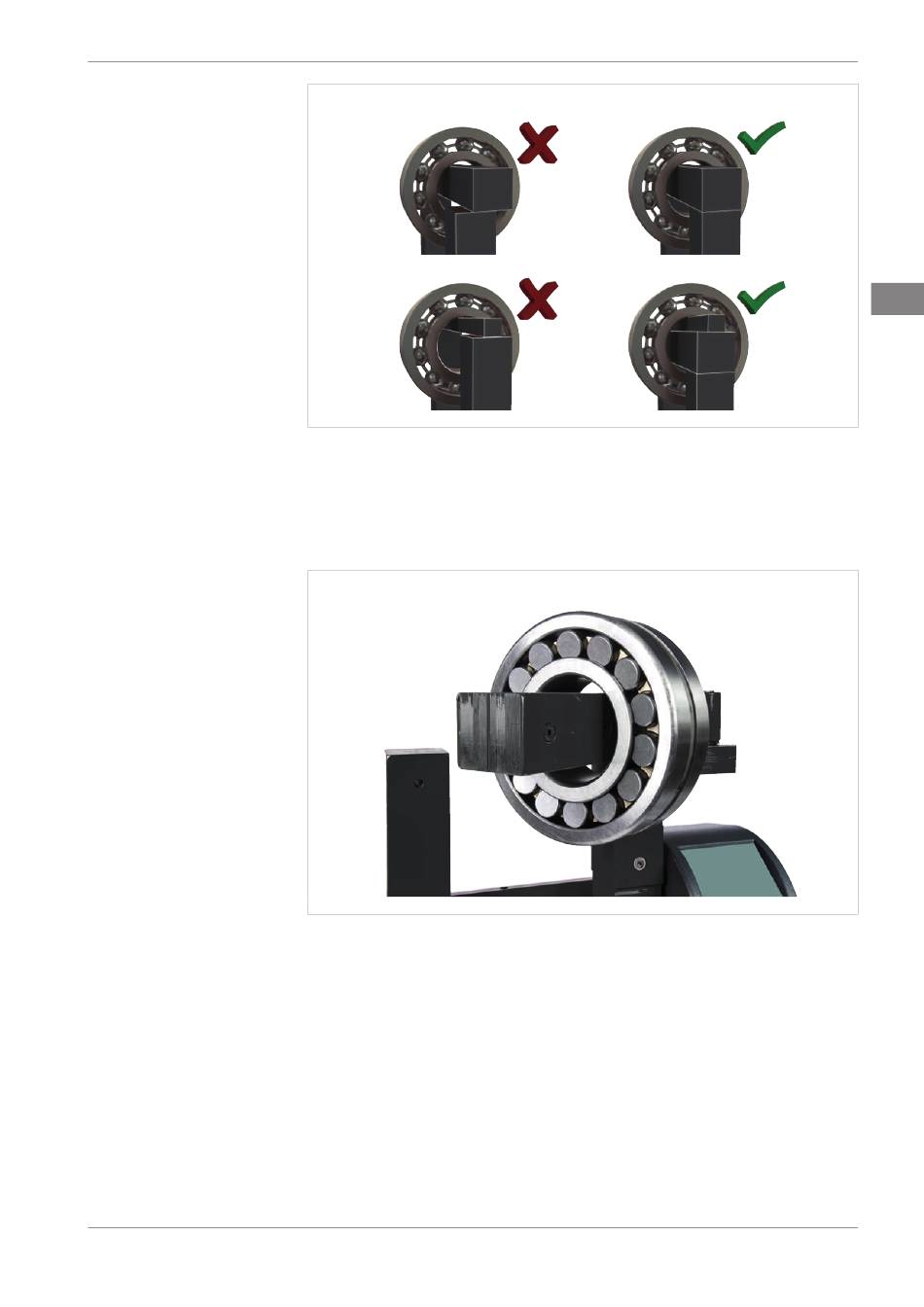

q41 Accrochage à la culasse d'appui ou à la culasse pivotante
ü Lors de l'utilisation d'une culasse pivotante :
3. Faire pivoter la culasse pivotante (vers soi) jusqu'à ce qu'elle s'engage dans
la came de positionnement.
4. Pousser la pièce sur la culasse pivotante jusqu'à ce qu'elle se trouve au mi-
lieu.
q42 Accroche à la culasse pivotante
5. Faire pivoter la culasse pivotante vers le noyau en U.
6. S'assurer que la pièce n'entre pas en contact avec le boîtier en plastique de
l'appareil de chauffage.
Fonctionnement|7
7
001A3F4C
001A3F1C
BA 75 | 51
