SB 60i R/L :
éléments de
commande,
connecteurs et
composants
mécaniques
B

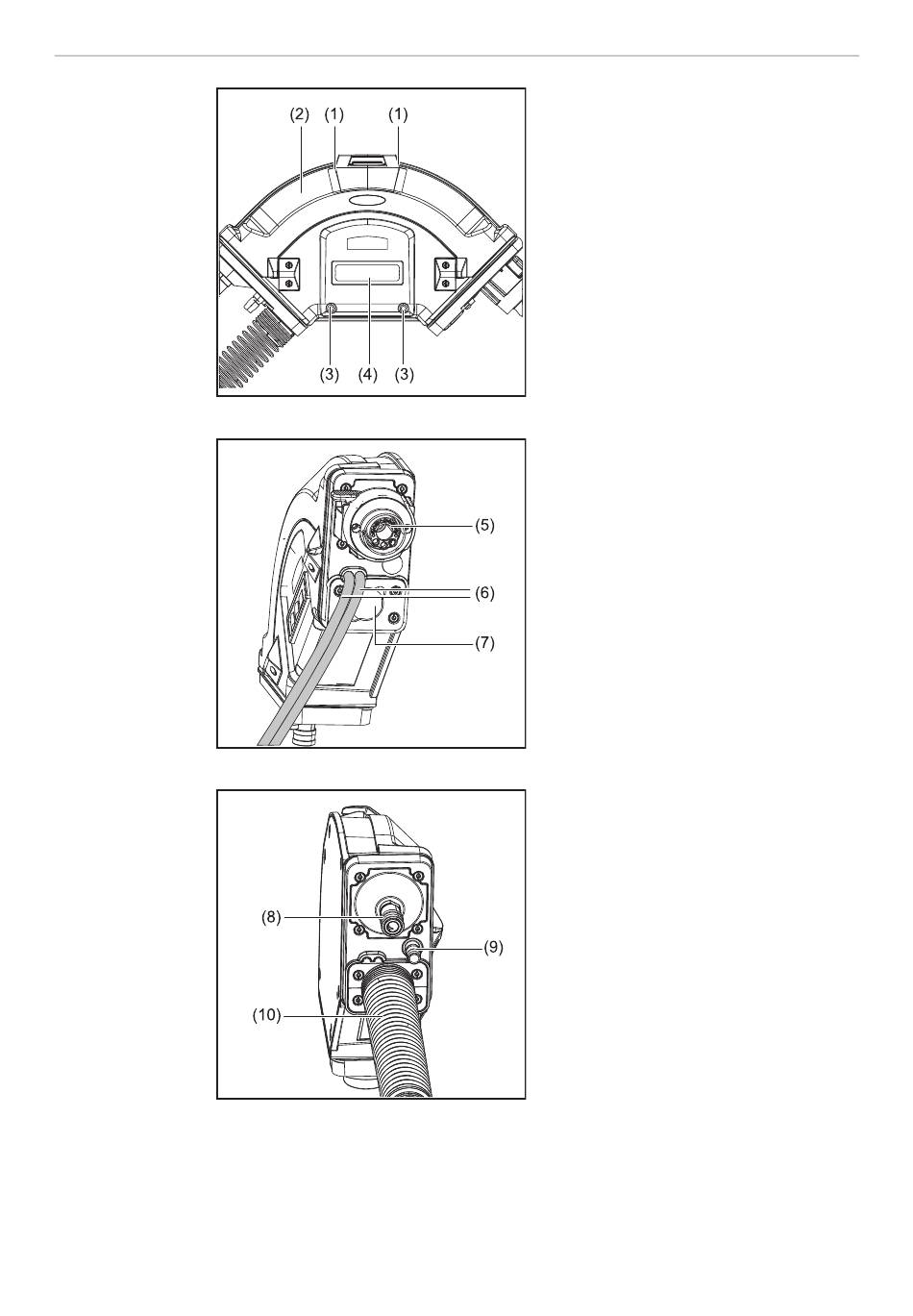

Face avant
A - Côté de la torche de soudage
B - Côté des sources de courant
76
(1)
Perçage pour montage sur le
robot
(2)
Capot
(3)
Perçage pour montage sur le
robot
(4)
Fausse prise
ou
LED état de fonctionnement +
touches Contrôle gaz/Insertion
du fil/Retour de fil
A
(option)
Pour la description du fonctionnement
des touches Retour de fil, Insertion du
fil et Contrôle gaz, voir page 81.
(5)
Connecteur de torche de sou-
dage
(6)
Tuyaux à réfrigérant pour la
torche de soudage
(7)
Cache (option SpeedNet ou
capteur externe)
(8)
Entrée du fil
(via QuickConnect et âme de
guidage du fil)
(9)
Soufflage 16 bar (en option)
(10)
Faisceau de liaison (monté de
manière fixe)
gaz/eau
préconfiguré 3/4/8 m
