dbx ZonePRO 1260 Mode D'emploi page 55

ZonePRO ™
SECTION 6
Notes d'applications

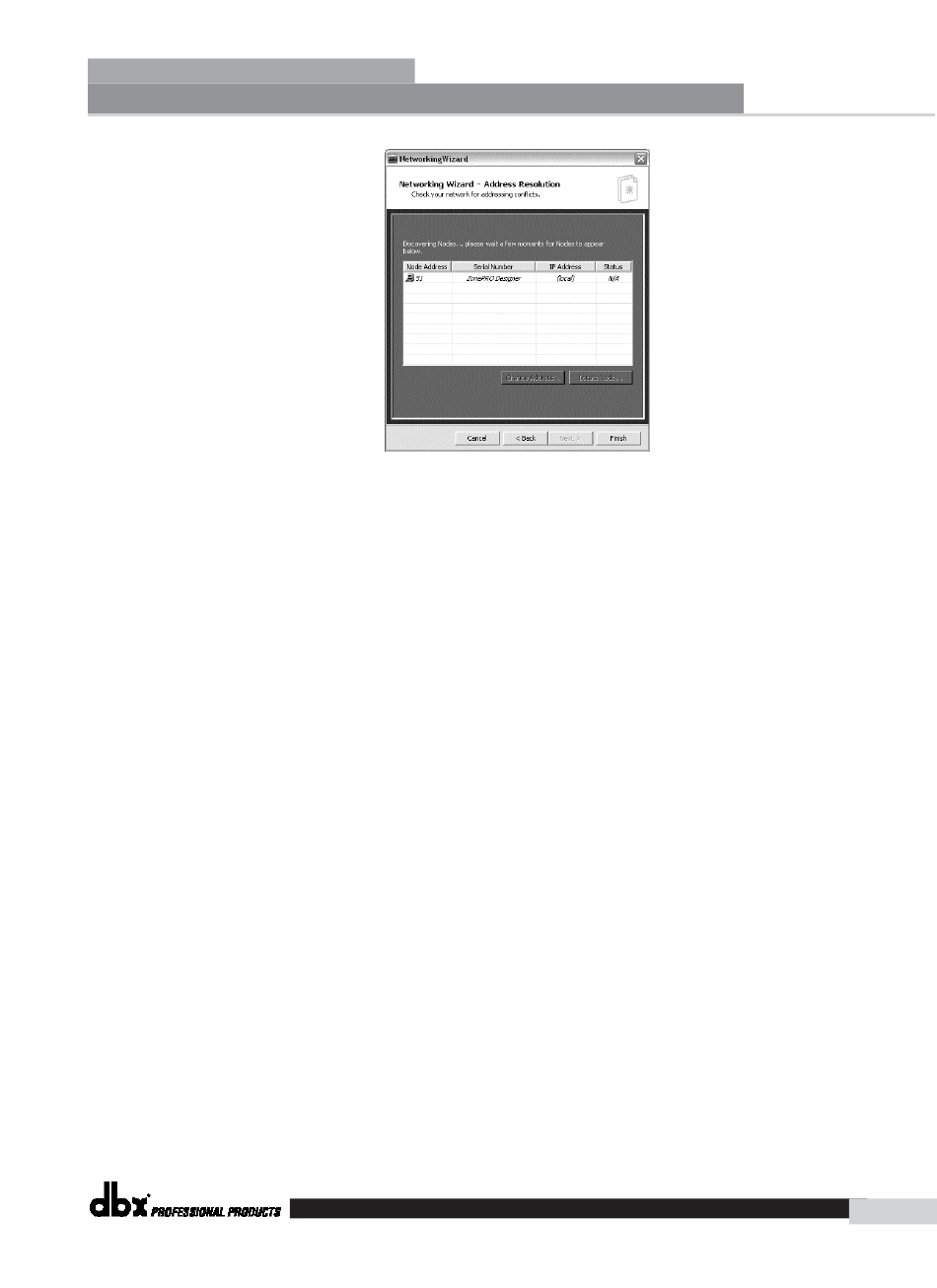

Le logiciel ZonePRO Designer passe alors à la page Address Resolution, dont le but est de vous informer
de tout conflit dans l'attribution des adresses et de les régler. Cette page affiche une liste des appareils
ZonePRO déjà présents dans la fenêtre principale du logiciel ainsi que les autres ZonePRO sur le réseau.
Les informations de l'adresse du logiciel ZonePRO Designer (ligne du haut) et de chacun des ZonePRO
sont présentées sur quatre colonnes. Chaque appareil ZonePRO nécessite une adresse de nœud unique per-
mettant de l'identifier sur le réseau HQ des appareils audio. L'adresse de nœud (Node Address) peut être
n'importe quel nombre entier situé entre 1 et 65534, excepté le 48, qui est réservé. Le champ suivant affiche
l'adresse matérielle (Hardware adress) servant d'identifiant au matériel du ZonePRO. Il s'agit d'une valeur
fixe ne pouvant être modifiée. Elle sert aussi d'adresse MAC pour le matériel Ethernet. Les appareils con-
nectés via Ethernet doivent avoir une adresse IP unique et correctement configurée. Pour plus de détails
sur les réglages corrects du réseau IP, consultez les annexes. Pour modifier l'adresse de nœud ou la confi-
guration IP d'un appareil, sélectionnez ce dernier dans la liste puis cliquez sur la touche Change
Address...
La dernière colonne indique l'état (Status). Trois différents états peuvent y être présentés. Le premier,
Offline, est affiché lorsque le logociel ZonePRO Designer reconnaît l'appareil ZonePRO et que son icône
est sur la page principale du logiciel, mais qu'il ne parvient pas à le trouver sur le réseau. Un appareil à l'é-
tat Detected a été trouvé sur le réseau, mais il ne fait pas partie des appareils reconnus par le logiciel. L'état
Resolved signifie que l'appareil a été détecté sur le réseau et qu'il est reconnu par le logiciel ZonePRO
Designer.
La touche Locate Node... peut être très utile pour repérer un ZonePRO sur le réseau. La fenêtre qui lui
est associée permet de démarrer et d'arrêter la fonction de repérage. Une fois enclenchée, le rétroéclairage
de l'écran LCD du ZonePRO 1260 clignote, permettant ainsi de déterminer quel appareil est en cours de
configuration. S'il s'agit d'un ZonePRO 1261, c'est le témoin d'alimentation de la face avant qui clignote.
Le curseur dans cette fenêtre permet de fixer la durée pendant laquelle le ZonePRO demeure en mode de
repérage. S'il est réglé à "inf.", il clignotera tant que la touche d'arrêt ne sera pas sélectionnée ou que le
ZonePRO demeurera sous tension. Une fois le reprérage effectué, cliquez sur la touche Finish Page pour
revenir à la page du logiciel ZonePRO Designer à partir de laquelle il est possible d'ajouter et d'éditer tous
les appareils sur le réseau.
ZonePRO™ - Mode d'emploi 47
