TONDEUSE MANUELLE À ROULEAU 18 PO
ÉQUILIBRAGE DE LA BARRE DE COUPE (Fig. 10)
AVERTISSEMENT: Les lames de tondeuse sont tranchantes et peuvent
couper. Portez des gants et soyez extrêmement prudent. Ne placez jamais les
mains, les doigts ou les pieds à l'intérieur du rouleau. Bien qu'aucun moteur
n'alimente cette tondeuse, lorsque les roues tournent, le rouleau tourne et peut
couper.
REMARQUE: La barre de coupe doit être réglée uniquement avant la première
utilisation de la machine ou si les lames de la broche de la tondeuse sont usées.
REMARQUE: Les lames sont ajustées en usine.
• Un désalignement peut se produire, souvent causé par des lames trop lâches ou
trop serrées. Cela peut entraîner une coupe inégale ou des di cultés à pousser la
tondeuse.
• Chaque extrémité de la barre de coupe est réglée séparément. Pour rapprocher
la barre de coupe des lames, tournez la vis de réglage dans le sens des aiguilles
d'une montre.
• Pour éloigner la barre de coupe des lames, tournez la vis de réglage dans le sens
inverse des aiguilles d'une montre.
• Pour e ectuer ce réglage, vous devez d'abord desserrer le contre-écrou
supérieur situé entre les roues radiales avant et arrière.
ATENTION: L'ajustement des vis pour les réglages de la lame est une
procédure très délicate. Un seizième de tour est considéré comme un
ajustement majeur. Avant de serrer une vis de réglage, assurez-vous de
desserrer la vis opposée de la même manière.
VÉRIFICATION DU RÉGLAGE
1. Retournez la tondeuse.
2. Insérez un morceau de papier entre la barre de coupe et les lames du cylindre et
tournez lentement la roue à la main.
3. Toutes les lames doivent trancher le papier uniformément, sur toute la longueur
de la barre de coupe, tandis que le rouleau tourne en douceur.
4. Si la tondeuse a une coupe intermittente, le réglage doit être e ectué du côté
approprié des lames pour obtenir une action de coupe appropriée.
ATENTION: Ne serrez pas trop les vis de réglage, car cela pourrait
endommager la barre de coupe. Serrez les deux vis lors du réglage final.

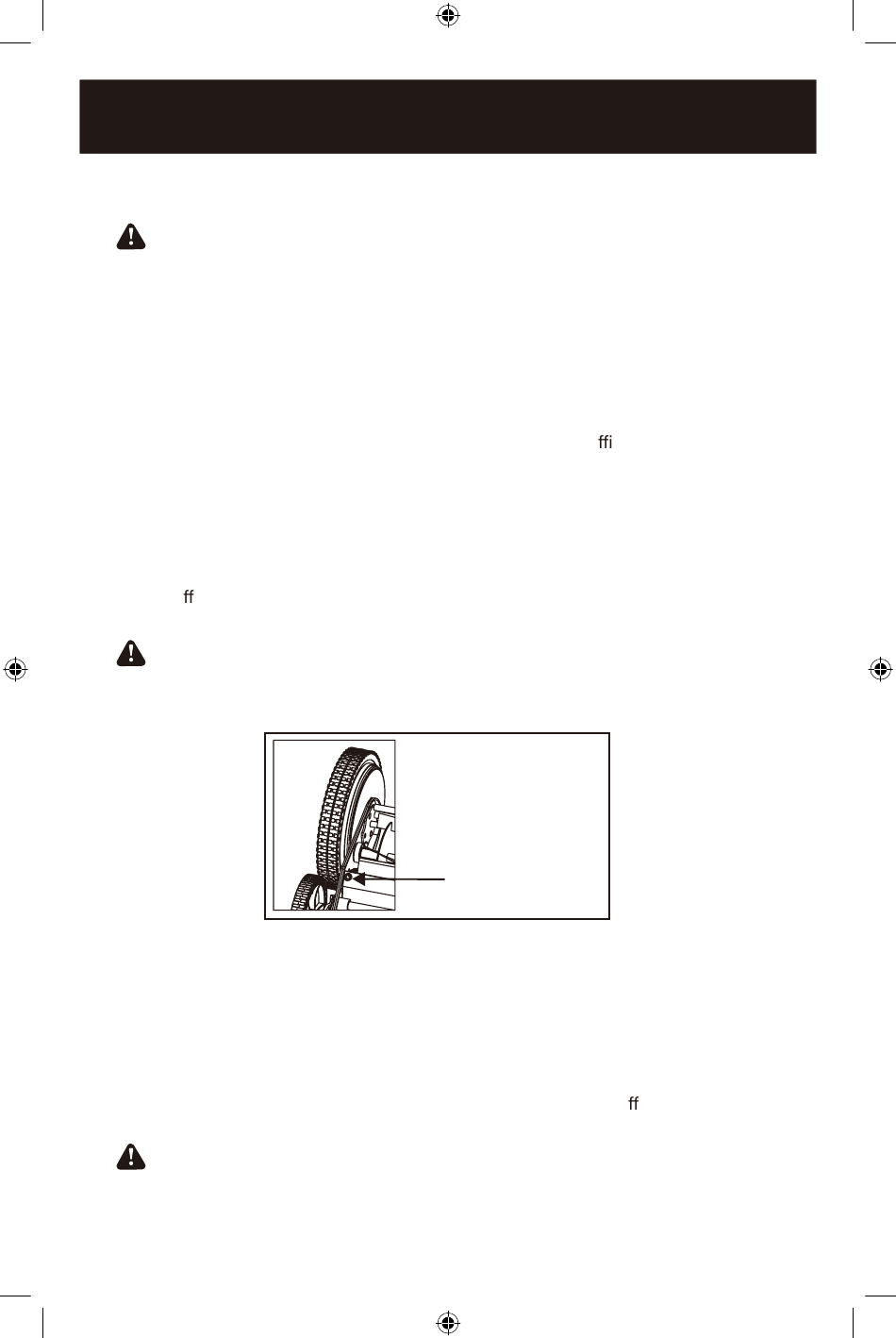

Vis de réglage
5122-002
Fig. 10
12
