Levelflex FMP51, FMP52, FMP54 HART
Endress+Hauser
ATTENTION
L
Pour assurer la sécurité électrique :
‣
Ne pas déconnecter la connexion de terre de protection.
‣
Déconnecter l' a ppareil de la tension d' a limentation avant la déconnexion de la terre de
protection.
Raccorder la terre de protection à la borne de terre interne (3) avant le raccordement
de l' a limentation. Si nécessaire, raccorder le câble d' é quipotentialité à la borne de terre
externe.
Afin de garantir la compatibilité électromagnétique (CEM) : ne pas mettre l' a ppareil à
la terre exclusivement via le conducteur de protection du câble d' a limentation. Au lieu
de cela, la mise à la terre fonctionnelle doit se faire également via le raccord process
(bride ou raccord fileté) ou via la borne de terre externe.
Il faut installer un interrupteur secteur facilement accessible à proximité de l' a ppareil.
Le commutateur doit être marqué comme sectionneur pour l' a ppareil (61010IEC/).

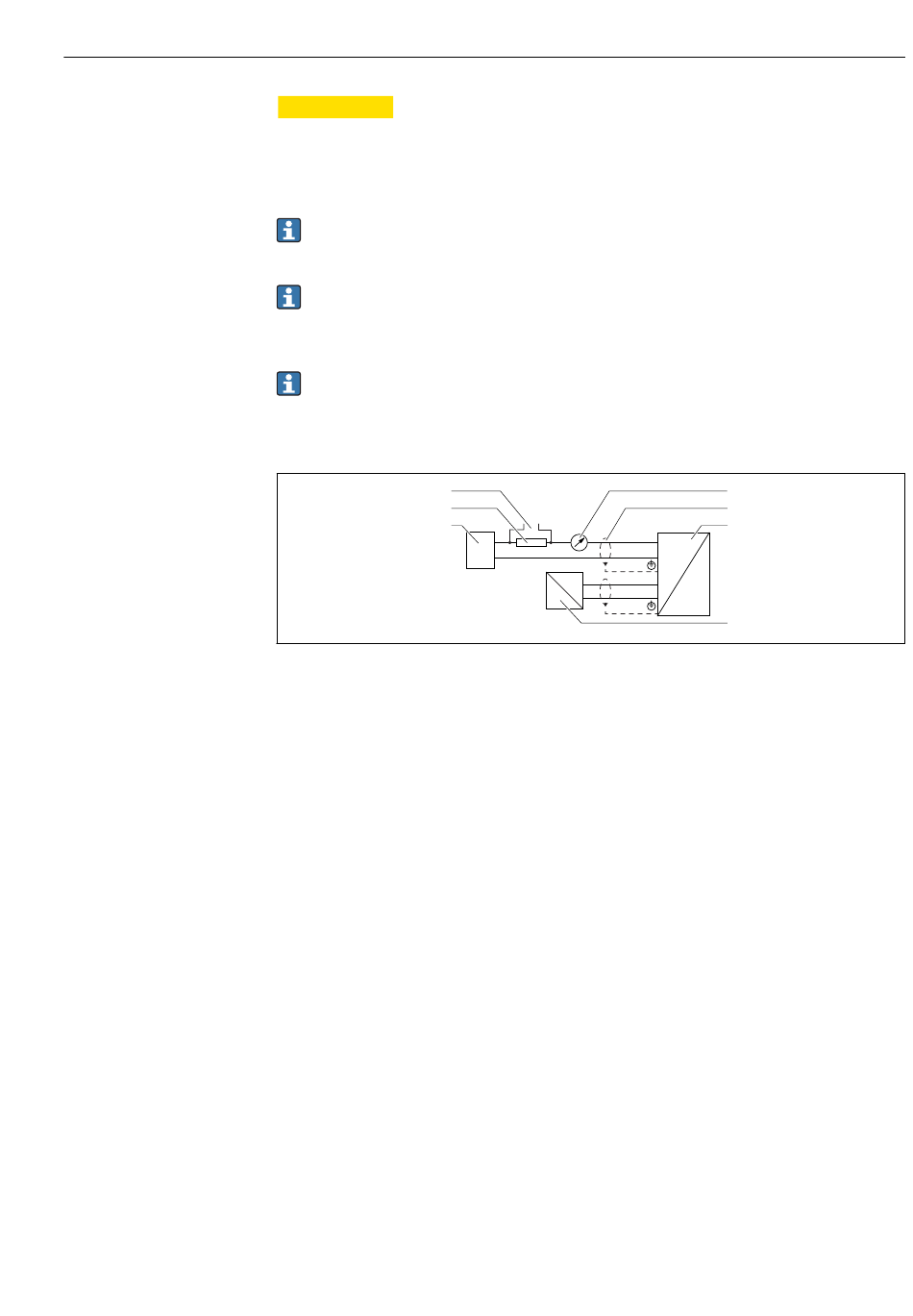

Diagramme fonctionnel 4 fils : 4 ... 20 mA HART (90 ... 253 V
3
2
1
 23 Diagramme fonctionnel 4 fils : 4 ... 20 mA HART (90 ... 253 V
1 Unité d' e xploitation, par ex. API
2 Résistance pour communication HART (≥ 250 Ω) ; tenir compte de la charge limite
3 Raccordement pour Commubox FXA195 ou FieldXpert (via modem Bluetooth VIATOR)
4 Instrument analogique ; tenir compte de la charge limite
5 Blindage de câble : respecter la spécification de câble
6 Appareil
7 Tension d' a limentation ; respecter la tension aux bornes, respecter les spécifications de câble
Raccordement électrique
)
AC
4
5
6
+
3
I
-
4
L
Y
1
N
2
7
)
AC
A0036527
