Levelflex FMP51, FMP52, FMP54 HART
Endress+Hauser
7 Raccordement électrique
7.1 Exigences de raccordement
7.1.1 Affectation des bornes

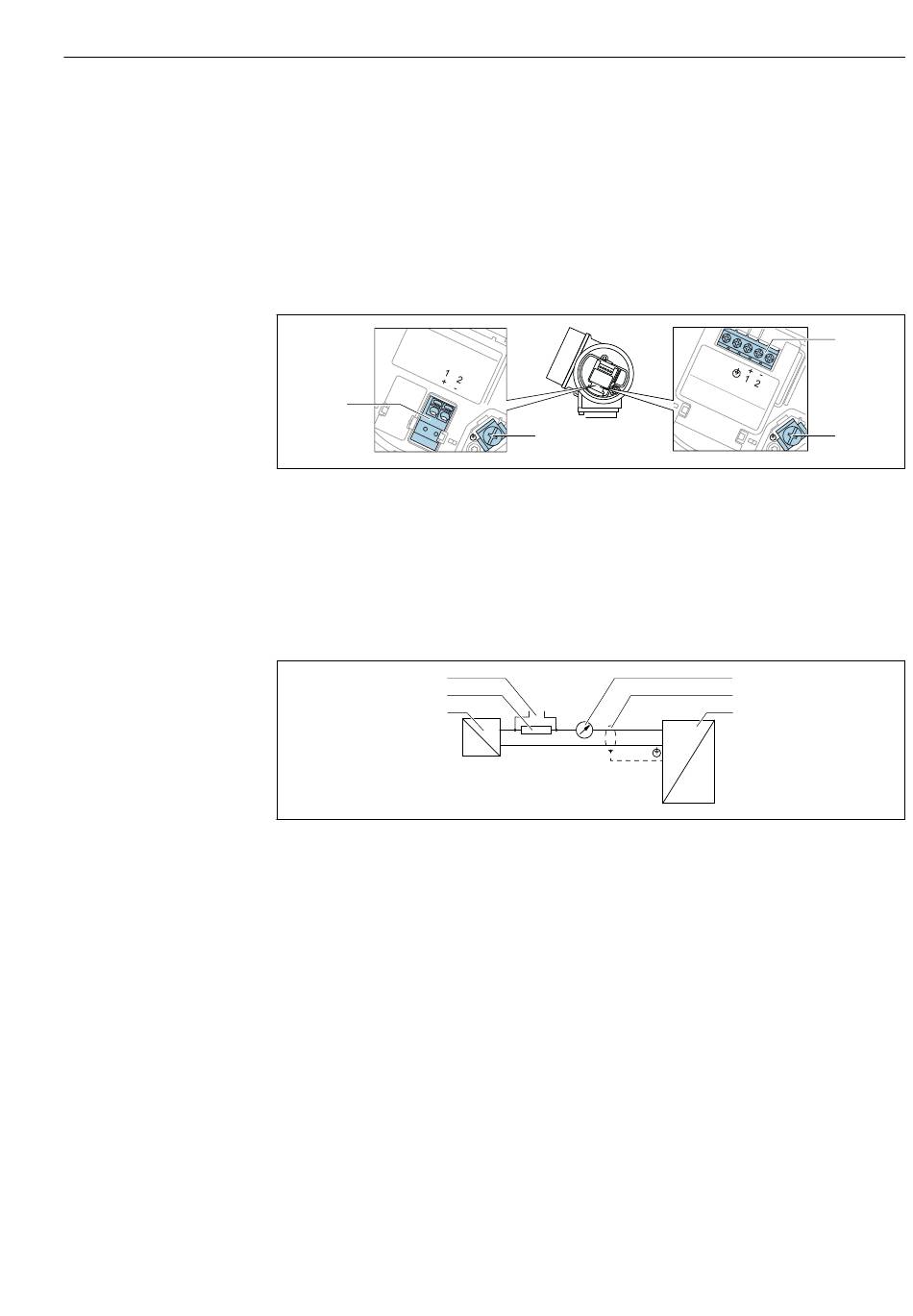

Affectation des bornes, 2 fils : 4 ... 20 mA HART
A
1
 12 Affectation des bornes, 2 fils : 4 ... 20 mA HART
A Sans parafoudre intégré
B Avec parafoudre intégré
1 Raccordement 4 ... 20 mA, HART passif : bornes 1 et 2, sans parafoudre intégré
2 Raccordement 4 ... 20 mA, HART passif : bornes 1 et 2, avec parafoudre intégré
3 Borne pour blindage de câble
Diagramme fonctionnel 4 ... 20 mA HART
3
2
1
 13 Diagramme fonctionnel 4 ... 20 mA HART
1 Barrière active pour l' a limentation ; tenir compte de la tension aux bornes.
2 Résistance pour communication HART (≥ 250 Ω) ; tenir compte de la charge limite
3 Raccordement pour Commubox FXA195 ou FieldXpert (via modem Bluetooth VIATOR)
4 Instrument analogique ; tenir compte de la charge limite
5 Blindage de câble : respecter la spécification de câble
6 Appareil de mesure
3
+ +
1
- -
2
Raccordement électrique
B
2
3
4
5
6
I
Y
A0036498
A0036499
