Endress+Hauser Levelflex FMP51 HART Manuel De Mise En Service page 36

Montage
36
2
mm (in)
 7 Raccord process avec bride

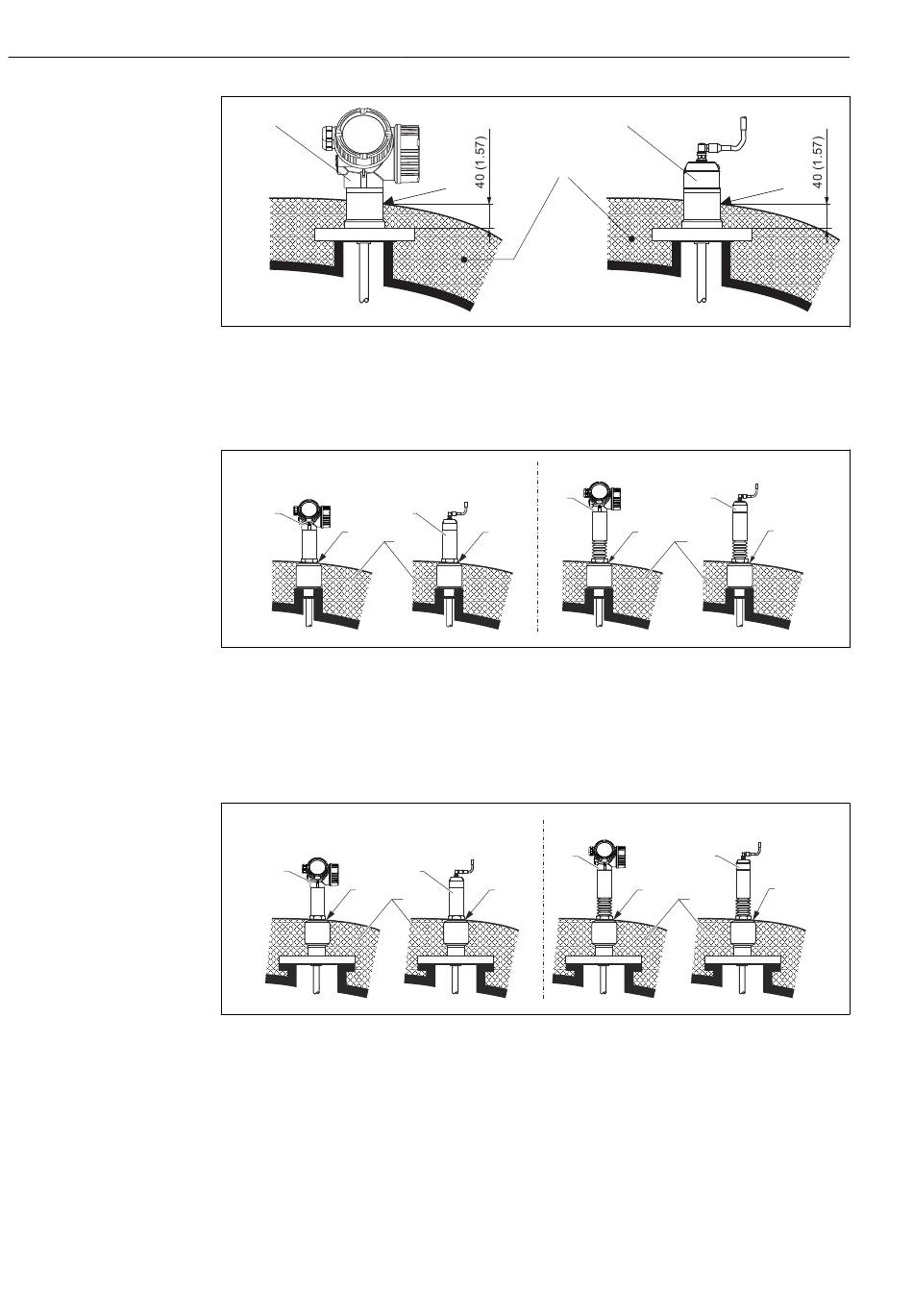

1 Isolation de la cuve
2 Appareil compact
3 Capteur, séparé
XT 280 °C (536 °F)*
2
MAX
 8 Raccord process avec filetage - version de capteur XT et HT
1 Isolation de la cuve
2 Appareil compact
3 Capteur, séparé
* La version XT n' e st pas recommandée pour la vapeur saturée au-delà de 200 °C (392 °F) ; la version HT doit
être utilisée à la place
XT 280 °C (536 °F)*
2
MAX
 9 Raccord process avec bride - version de capteur XT et HT
1 Isolation de la cuve
2 Appareil compact
3 Capteur, séparé
* La version XT n' e st pas recommandée pour la vapeur saturée au-delà de 200 °C (392 °F) ; la version HT doit
être utilisée à la place
Remplacement d'un système de displacer dans un tube de displacer existant
FMP51 et FMP54 sont une alternative parfaite à un système de displacer traditionnel dans
un tube de displacer existant. Pour cela, des brides compatibles avec les tubes de displacer
Fisher et Masoneilan sont disponibles (pour FMP51 : produit spécial ; pour FMP54 :
1
MAX
2
3
MAX
1
2
3
MAX
1
Levelflex FMP51, FMP52, FMP54 HART
3
HT 450 °C (842 °F)
3
MAX
1
HT 450 °C (842 °F)
3
MAX
1
Endress+Hauser
MAX
A0014654
MAX
A0014657
MAX
A0014658
