2.6) Connexions électriques
!
Durant cette opération, l'armoire de commande ne doit
pas être alimentée
Enfiler le câble d'alimentation et le câble de l'encodeur
respectivement dans le passe-câble central et dans celui de droite.
Connecter le câble d'alimentation tripolaire (3 x 2,5)* aux bornes 1 -
2 avec la cosse isolée pour la mise à la terre. Connecter le câble
bipolaire (2 x 0,75) aux bornes 3 - 4 (encodeur).
12
3) Installation du débrayage
Installation du débrayage pour le modèle SU2000
Dérouler la corde le long du mur (L max. 6,5 m) en la faisant passer,
éventuellement dans les anneaux (non fournis). À 80 mm de
l'extrémité de la corde, percer et fixer au mur la platine de blocage de
la poignée (42) pour le débrayage au sol (fig. 13).
Installation du débrayage manuel pour le modèle SU2010
Nous conseillons de diviser en deux phases le montage du système
de débrayage. Pour plus de commodité il vaut mieux exécuter la
première phase par terre et la seconde après avoir monté
l'automatisme.
Procédure:
Phase n°1
1. Enlever un capuchon à l'extrémité de la gaine;
2. dévisser avec un tournevis cruciforme les 3 vis (47-48) qui
bloquent le couvercle (3) et l'enlever;
3. abaisser le levier de débrayage (5) et le bloquer avec le loquet
(14);
4. dévisser la protection du PG7 (22) et enfiler à fond la gaine, du
côté sans capuchon;
5. enfiler dans la gaine, du côté du capuchon, le câble métallique;
6. visser la pièce de blocage de la gaine (7) avec les vis (46)
(fig. 14);

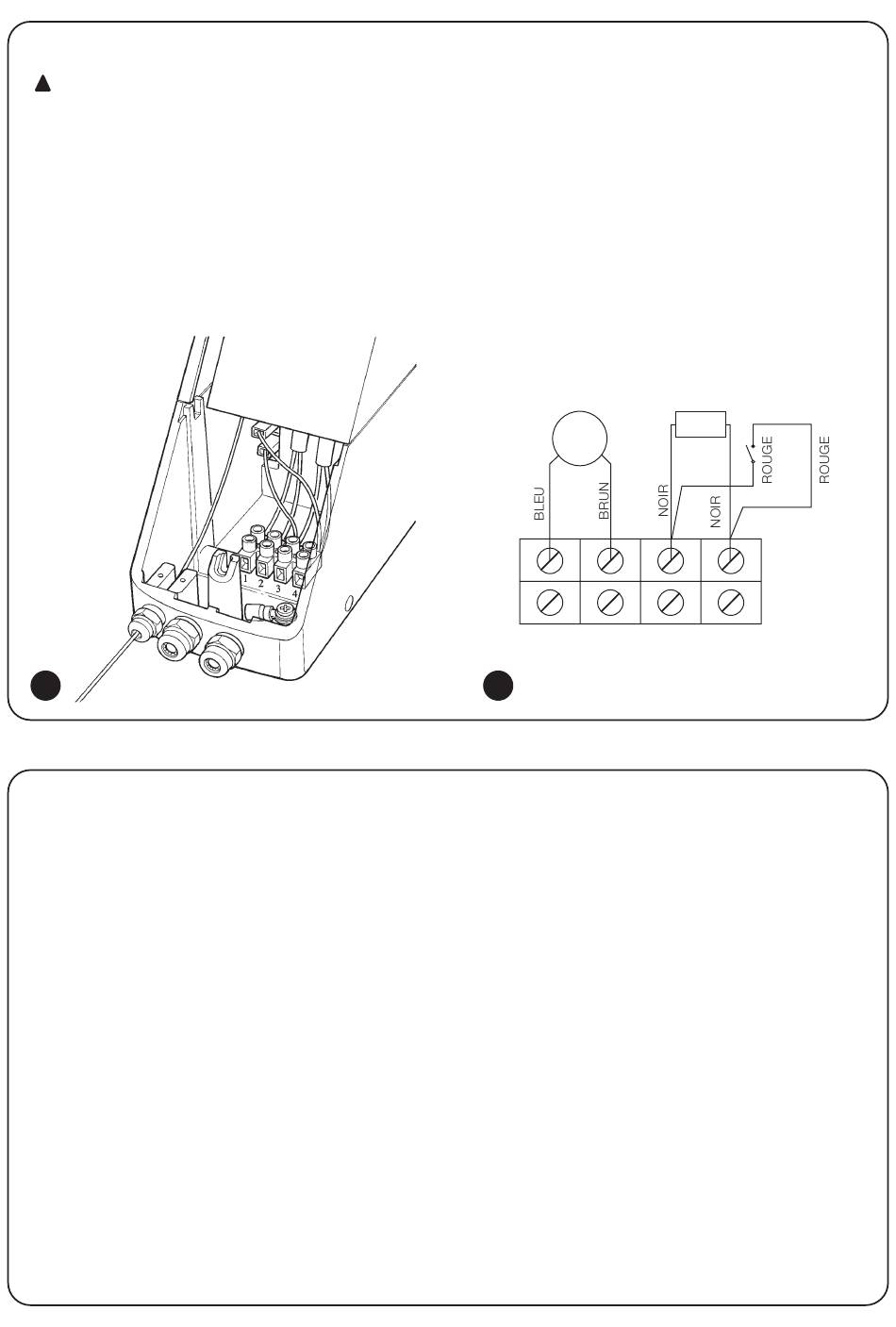

Serrer le passe-câble pour empêcher que les câbles puissent être
arrachés du bornier (se référer aux fig. 12-12a).
Fermer le SUMO en vissant avec un tournevis cruciforme les 3 vis du
couvercle.
*Si le câble dépasse 10 m de longueur, utiliser une section de 4 mm
M
C. C.
1
2
12a
7. enfiler le câble métallique dans la fente la plus extérieure du levier
de débrayage (5). Bloquer l'extrémité du câble avec le serre-câble
en contrôlant qu'il ne peut pas s'arracher même quand on le tire
avec force (fig. 15).
Phase n°2
1. Ouvrir le loquet (14) et mettre la poignée de débrayage (5) dans
la position initiale;
2. fermer le couvercle (3);
3. dérouler la gaine (L max. 6,5 m) le long du mur en ligne droite de
manière que le câble métallique puisse coulisser facilement à
l'intérieur de la gaine;
4. enfiler le serre-câble (69) dans le câble métallique;
5. raccorder la poignée de débrayage (43) au câble métallique, si
nécessaire, éliminer la partie qui dépasse;
6. Régler la hauteur de fixation du serre-câble et débrayer (fig.
16a). Corriger éventuellement la position du serre-câble de
manière que le SUMO reste débrayé quand la poignée se trouve
dans la position 1.
ENC.
3
4
2
.
