L'installation de Retro-Line IP
1
• Enlevez soigneusement de la bobine votre système Retro-Line.
Il vient complet avec toutes les pièces. La bobine n'est pas
fournie pour système de moins de 40'.
2
• Installez le raccord en té avec un filet femelle approprié (FIPT)
pour assurer l'interface avec le filet fourni par Retro-Line (MIPT).
• Lisser et ébavurer tous les raccords, tubes et tuyaux.
• Il est recommandé que le câble chauffant soit être installé tout
droit par le té comme indiqué (l'eau coule à 90 degrés) au lieu
d'installer le câble chauffant par la branche.
Remarque : N'installez pas le point de jonction du raccord Retro-
Line d'une manière qui rendrait le système inutilisable.
Veuillez communiquer avec Heat-Line pour toute question sur les
paramètres d'installation en ce qui a trait à la fonctionnalité.
3
• Les systèmes de Retro-Line courts peuvent être poussés sans
l'utilisation d'un ruban de tirage ou d'une corde. Pour les
systèmes plus longs, ils peuvent exiger l'utilisation d'un ruban
de tirage ou d'autre méthode d'installation. Pour les systèmes
longs vous pouvez utiliser un aspirateur pour tirer une éponge
"la souris" dans le tuyau avec une ligne de maçon 1/8" attachée
au system. Ces éponges peuvent être fabriquées à la main ou
obtenez-les d'un détaillant Heat-Line. Les système très long,
peuvent avoir besoin d'être coupé à l'endroit d'un ou de plu-
sieurs raccords pour donner point d'accès en tirant le Retro-
Line. Quand ceci est nécessaire, il est important d'utiliser des
raccords Philmac obtenus d'un détaillant Heat-Line.
• Un guide de 6 pieds est inclus avec les câble Retro-Line de
longueur dépassant 90 pieds. Ce guide est votre point d'attache
pour tirer le câble à l'intérieur. Si le guide n'est pas requis
enlevez-le et tout simplement pousser le Retro-Line à l'intérieur
du tuyau.
• Un lubrifiant (potable) non-toxique, peut être utilisé pour faire
l'insertion de câble ou la poussée de longues longueurs plus
faciles.
Notez: Les systèmes Retro-Line qui sont assez droit jusqu'à 150
pied, la plupart du temps, peut être poussés toute la longueur sans
tirer. Le guide Retro-Line est inclus afin d'aider à tirer. Il faut l'utiliser
avec délicatesse. Heat-Line, n'est pas responsable des dommages
de ce genre.
• Il est conseillé de faire installer Retro-Line à son propre circuit (de
15 ampères) par un électricien qualifiée. N'utilisez pas un fil de
rallonge.
240V
15A circuit
À l'appareil
Débit d'eau
Té
Méthode Ruban de Tirage
Guide de 6pi
Ruban de tirage
Câble de chauffage

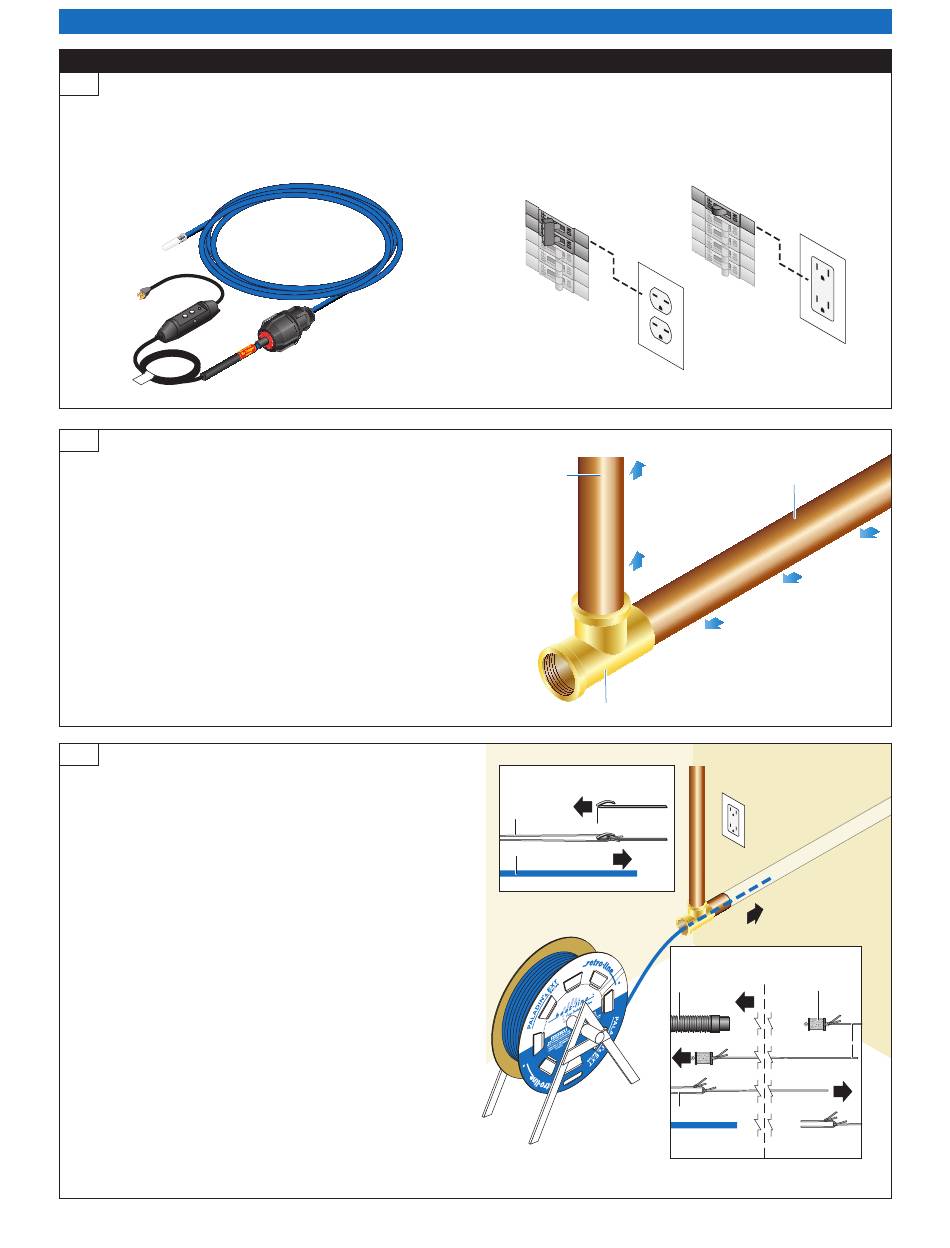

Installation du Retro-Line
120V
15A circuit
Provision de la source
pour protéger
Méthode d'aspirateur
tuyau d'aspirateur
Tuyau
Éponge
d'aspirateur
(la souris)
ligne de maçon 1/8"
Guide de 6pi
Intérieur Extérieur
