Installation du Retro-Line
4

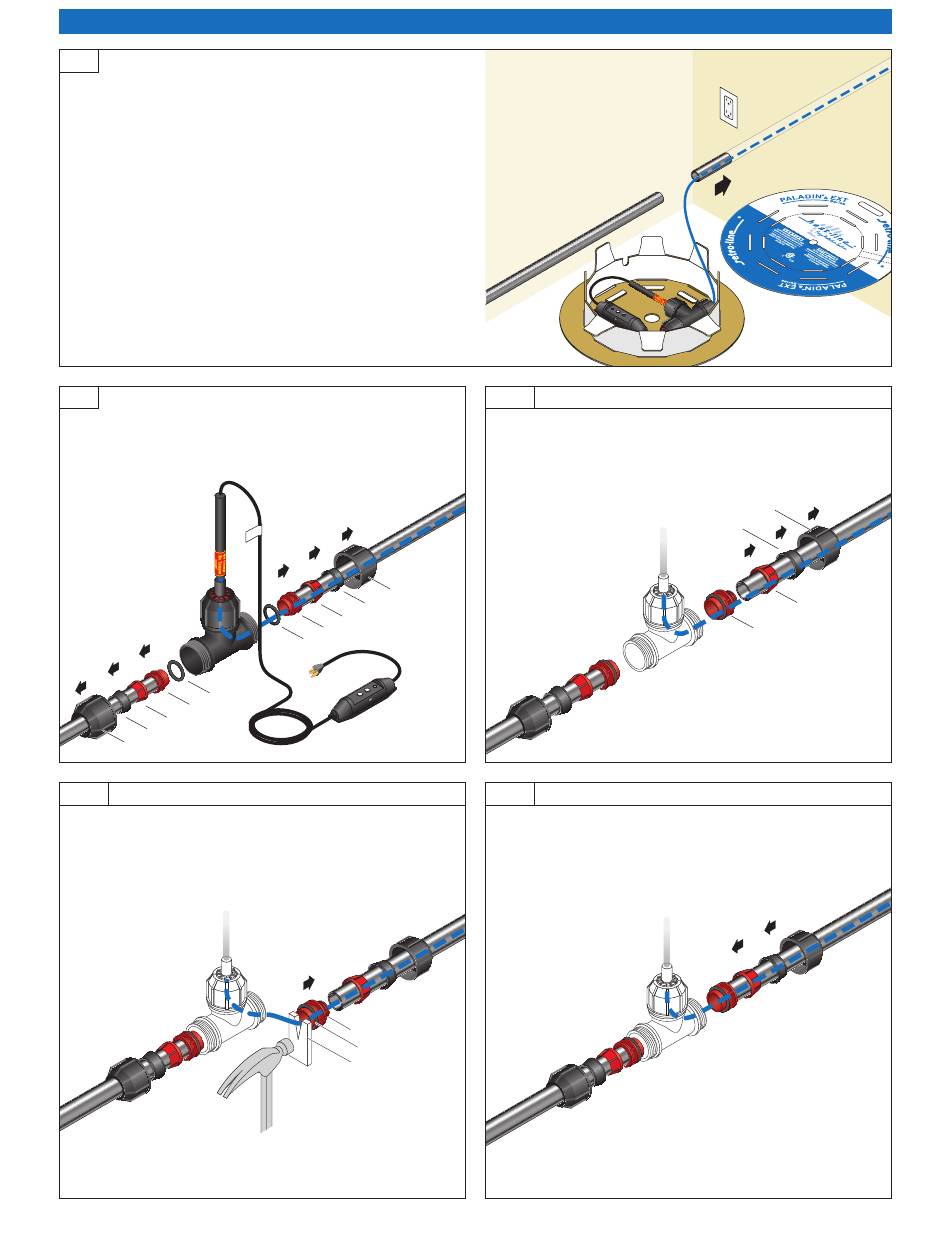

• Lentement poussez /tirez le Retro-line dans le tuyau. Après
l'insertion complète, couper la bobine aux perforations, ou aux
étiquettes pour enlever le couvercle comme montré. N'utilisez
pas d'instruments pointus. Complétez l'insertion de Retro-Line
jusqu'à ce que le raccord de Philmac soit serrée.
5
• Installez le raccord Philmac sur le tuyau. (Référez-vous à
5A
d'installation
pour les tuyaux DI ou
(1" DI Raccord
Philmac montré.)
l'anneau
torique
Insertion
Douille
Cône de réduction
Écrou
5.2A
Installer un raccord DI de Philmac
• Tapez doucement l'insertion dans la pipe de pré-
férence avec un objet plat fourchu. Garantissez
que l'anneau torique est correctement placé sur
l'insertion. Faites attention de ne pas frapper ou
couper la gaine du câble.
4 de 20
5B
pour les tuyaux DE)
Écrou
Cône de réduction
Douille
Insertion
l'anneau torique
Insertion
Insert
L'anneau torique
Objet plat
fourchu
5.1A
Installer un raccord DI de Philmac
• Enlevez la noix et divisez la douille de raccord
central et la diapositive sur le tuyau.
Notez: Assurez que le cône ou la douille tourné vers
l'écrou.
5.3A
Installer un raccord DI de Philmac
• Poussez le raccord sur le tuyau avec l'insertion et
l'anneau torique. Glissez l'anneau torique et l'écrou
jusqu'à ce que le filet de montage soit engagé. Serrez
avec une clé anglaise.
Écrou
Cône de
réduction
Douille
Insertion
