Installation du Retro-Line
Version à branchement
Version à branchement
direct
direct
Doit être protégée par un
Doit être protégée par un
disjoncteur différentiel de
disjoncteur différentiel de
fuite à la terre
fuite à la terre
Tableaux de Commande
Pour
le tuyau Non-polyéthylénique
Exemple:
Produit
RL
120 volt Retro-Line
RL2
240 volt Retro-Line
Diamètre du raccord
100 Taille de filetage d'adapteur mâle 1.00"
125 Taille de filetage d'adapteur mâle 1.25"
150 Taille de filetage d'adapteur mâle 1.50"
200 Taille de filetage d'adapteur mâle 2.00"
Pour les tuyaux d'un diamètre intérieur de 3/4 po, commander avec un adaptateur mâle de 1 po de filetage NPT.
Pour les tuyaux d'un diamètre intérieur supérieur à 2 po, voir le système Retro-FM de Heat-Line.
6 de 20
(0.75" D.I. à 2.00" DI)

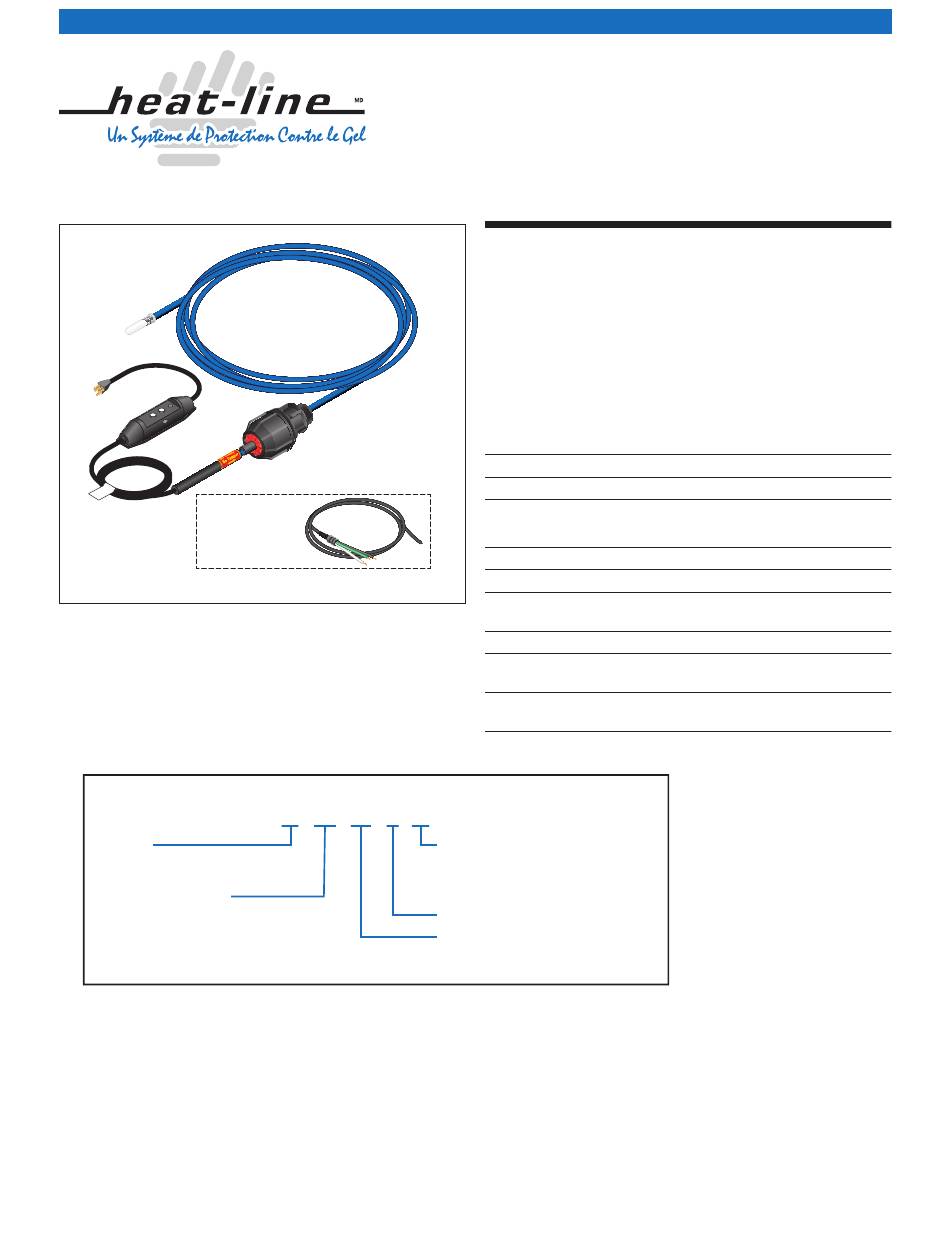

RL – 100 – 100 – IP – CS
Type d'ensemble de Corde
GFC
CS
IP
Longueur du câble de chauffage
6 – 230 pied 3 watt / 120V systèmes
6 – 550 pied 3 watt / 240V systèmes
Retro-Line IP
Systéme pour Conduit d'Eau à L'Épreuve Du Gel
Instructions d'Installation
Description
Le Retro-Line IP est fournie avec un adaptateur mâle (MIPT) d'une taille de fil
spécifique à l'interface dans n'importe quel matière de pipe comme le cuivre
ou PEX par un té ou un ajustement de triangle de virage. Taille du filetage doit
être déterminée au moment de la commande. Voir les numéros de référence
ci-dessous.
Assurez-vous qu'il n'ait pas d'imperfection dans le tuyau en métal et qu'il ait
été ébavuré.
Notez: Pour des diamètres de pipe plus grand que 2" DI voir Heat-Line les
systèmes Retro-FM.
Contenu de la trousse
Quantité
Description
1
Retro-Line IP Longueur prédéterminée (GFC illustré)
1
Optionnel – Ensemble de Corde C/S branchement direct
Accessoires optionnels
HLJ-STAT
NEMA 1 objet Générale 120 V Thermostat seulement enfichable
HLA-120
NEMA 1 objet Générale 120 V Thermostat seulement enfichable
GFA-STAT
Thermostat réglable NEMA 4X 120 V/240 V 30 Amp
(pour modèles CS) muni d'un DDFT
MA-10
GFCI/ELCI Dispositif de Protection des équipements électriques
INSUL-1.00 Manche d'isolation de polyéthylène Mousse à cellule fermé pour
pipe 1" DI (6'de long 1 5/8" DI ¾" parois épaisses)
INSUL-1.25 Manche d'isolation de polyéthylène Mousse à cellule fermé pour
pipe 2" DI (6' de long 2 5/8" DI ¾" parois épaisses)
INSUL-2.00 Manche d'isolation de polyéthylène Mousse à cellule fermé pour
pipe 2" DI (6' de long 2 5/8" DI ¾" parois épaisses)
Faute de terre à protégée
5-15P 120V / 6-15P 240V
Ensemble de Corde (Pas de GFCI)
Indiquez le raccord d'adapteur mâle
(Adaptateur mâle fileté)
REMARQUE : Le câble chauffant
est mesuré et coupé à la longueur
du système commandé. Une
partie de cette longueur demeure
dans le raccord d'interface,
réduisant légèrement la longueur
totale du système assemblé.
Pour les longueurs maximales,
l`ensemble de cables doit être fixé
sur des circuits de 20 ampères.
