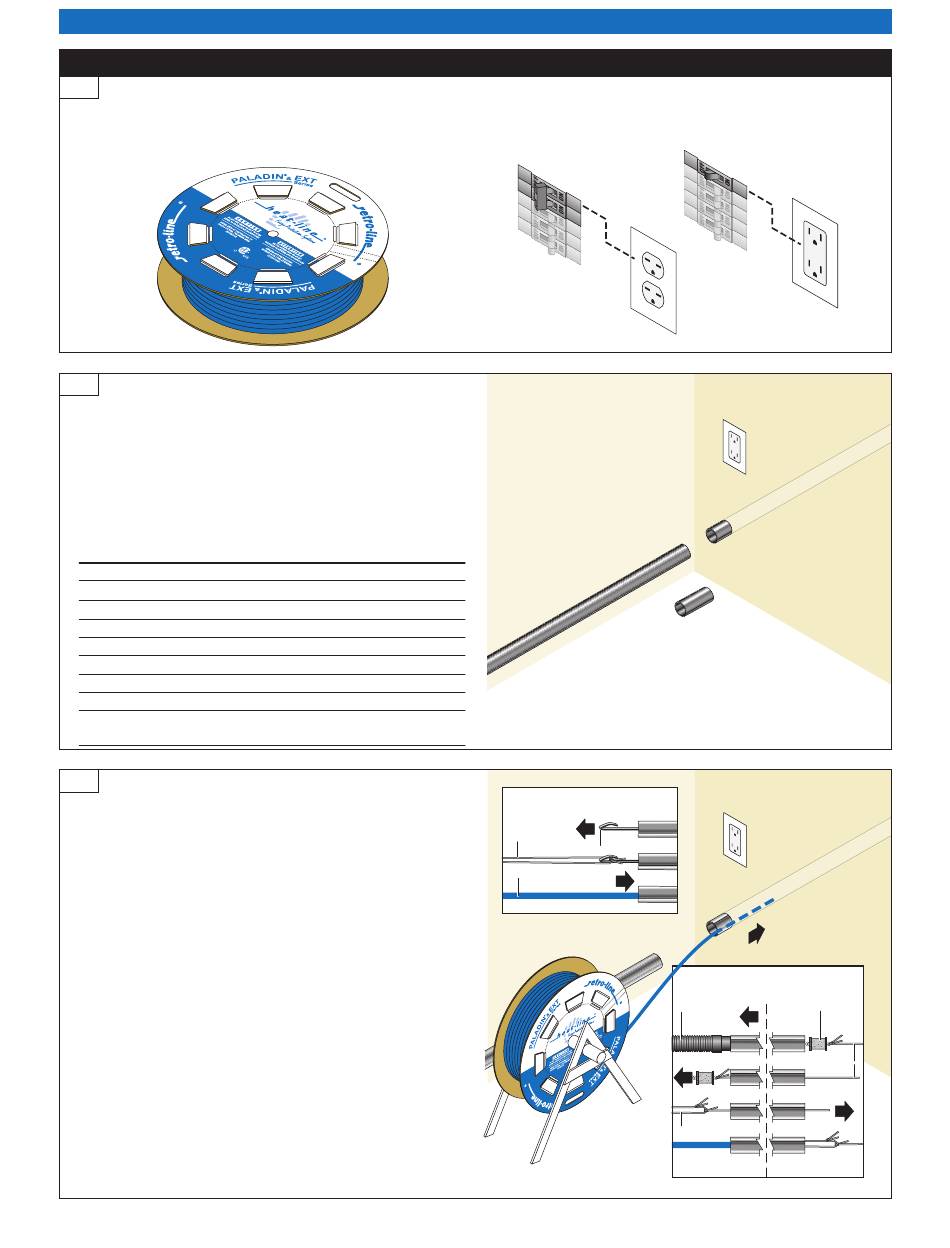

L`installation Standard de Retro-Line
1
• Enlevez soigneusement de la bobine votre système Retro-Line. Il
vient complet avec toutes les pièces. La bobine n'est pas fournie
pour système de moins de 40'.
2
• Déterminez le point d'entrée dans le tuyau. Retro-Line est commandé par
longueur de système. (Voyez Renseignements de commande à la page 2).
• Coupez une section du tuyau pour avoir accès, de préférence à l'intérieur de
l'établissement et près de votre source d'énergie. (Tableau de référence ci-
dessous).
AVIS: Ne pas couper le tuyau trop court. II est nécessaire de tirer le tuyau
dans le raccord en faisant l'articulation.
Diamètre et type
Longueur de tuyau à couper
de tuyau
3/4"
DI
6 1/4"
1"
DI
6 1/4"
1 1/4"
DI
6 1/4"
1 1/2"
DI
6 1/2"
2"
DI
7 1/2"
1"
DE/CTS
Selon l'ARRÊT du tuyau des lignes sur le té
1 1/4"
DE/CTS
Selon l'ARRÊT du tuyau des lignes sur le té
1 1/2"
DE/CTS
Selon l'ARRÊT du tuyau des lignes sur le té
2"
DE/CTS
Selon l'ARRÊT du tuyau des lignes sur le té
(IPS seulement)
3
• Les systèmes de Retro-Line courts peuvent être poussés sans
l'utilisation d'un ruban de tirage ou d'une corde. Pour les systèmes
plus longs, ils peuvent exiger l'utilisation d'un ruban de tirage ou
d'autre méthode d'installation. Pour les systèmes longs vous pouvez
utilisé un aspirateur pour tirer une éponge "la souris" dans le tuyau
avec une ligne de maçon 1/8" attachée au système. Ces éponges
peuvent être fabriquées à la main ou obtenez-les d'un détaillant
Heat-Line. Les système très long, peuvent avoir besoin d'être coupé
à l'endroit d'un ou de plusieurs raccords pour donner point d'accès
en tirant le Retro-Line. Quand ceci est nécessaire, il est important
d'utiliser des raccords Philmac
®
• Un guide de 6 pieds est inclus avec les câble Retro-Line de lon-
gueur dépassant 90 pieds. Ce guide est votre point d'attache pour
tirer le câble à l'intérieur. Si le guide n'est pas requis enlevez le et
tout simplement pousser le Retro-Line à l'intérieur du tuyau.
• Un lubrifiant (potable) non-toxique, peut être utilisé pour faire
l'insertion de câble ou la poussée de longues longueurs plus fac-
iles.
NOTEZ BIEN: Les systèmes Retro-Line qui sont assez droit jusqu'à
150 pied, la plupart du temps, peut être poussés toute la longueur
sans tirer. Le guide Retro-Line est inclus afin d'aider à tirer. Il faut
l'utiliser avec délicatesse. Heat-Line, n'est pas responsable des dom-
mages de ce genre.
obtenus d'un détaillant Heat-Line.
• Il est conseillé d'installer le Retro-Line à son propre circuit (de 15
ampères) par un électricien qualifiée. N'utilisez pas un fil de rallonge.
240V
15A circuit
une section du tuyau
Important: Coupez le tuyau carré
Méthode Ruban de Tirage
Guide de 6pi
Ruban de tirage
Câble de chauffage
Installation du Retro-Line
120V
15A circuit
Coupez
Méthode d'aspirateur
tuyau d'aspirateur
Tuyau
Éponge
d'aspirateur
(la souris)
ligne de maçon 1/8"
Guide de 6pi
Intérieur Extérieur
3 de 20
