Manuel de référence
00809-0403-4728

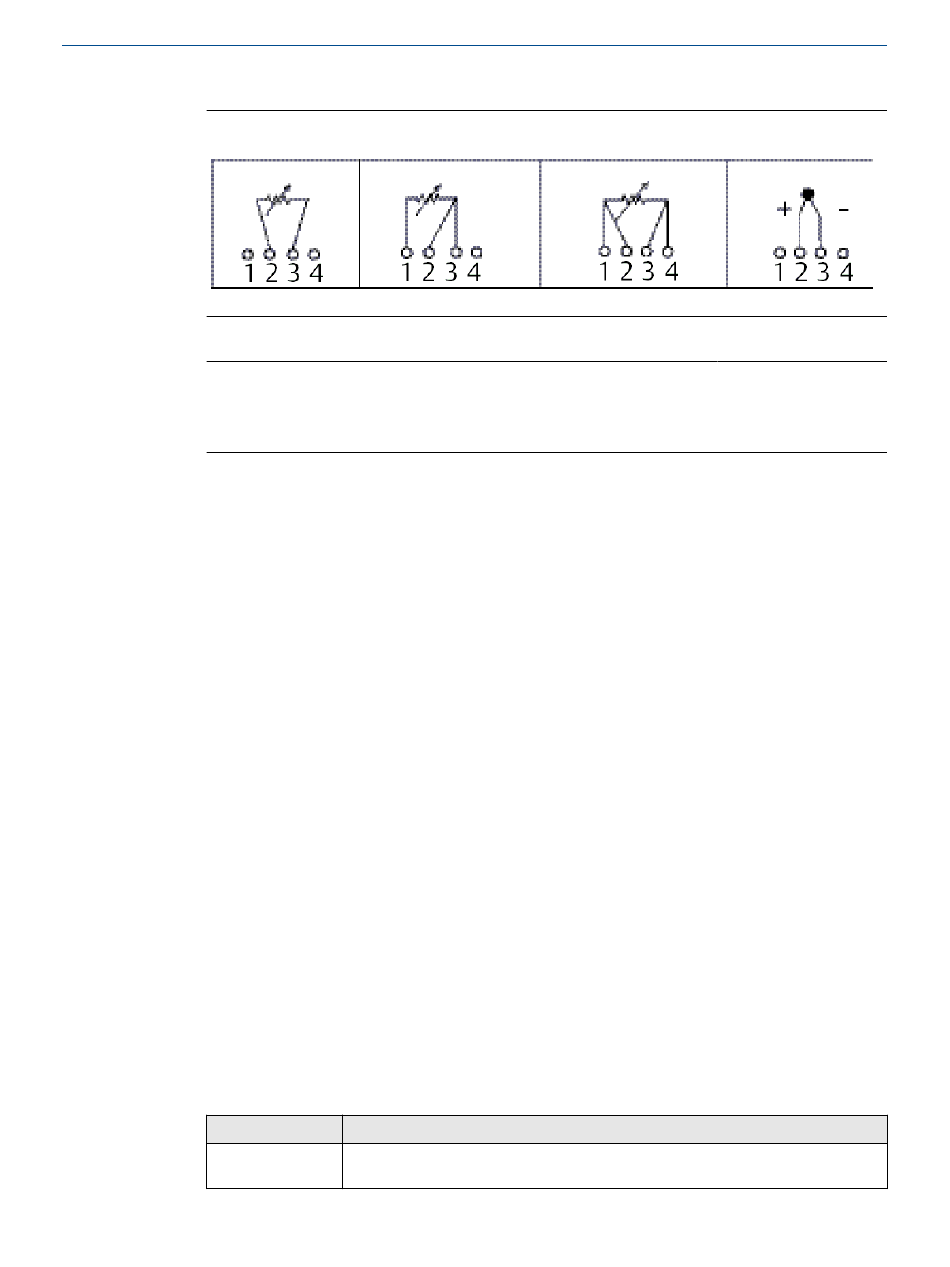

Illustration 3-7 : Schémas de câblage de la sonde Rosemount 644
Sonde à résistance 2 fils
et Ω
(1) Emerson fournit des sondes à 4 fils pour toutes les sondes de température à résistance
à simple élément. Pour utiliser ces sondes à résistance dans une configuration à 3 fils,
ne pas brancher les conducteurs non utilisés et les isoler avec du ruban isolant.
Entrées de thermocouple ou en millivolts
Le thermocouple peut être connecté directement au transmetteur. Utiliser le câble
d'extension de thermocouple approprié si le transmetteur est déporté par rapport à la
sonde. Effectuer des raccordements d'entrées en millivolts avec des fils en cuivre. Pour les
grandes longueurs de fil, utiliser un blindage.
Entrées de sonde à résistance ou en ohms
Les transmetteurs acceptent une variété de sondes à résistance, y compris des modèles
à 2, 3 ou 4 fils. Si le montage du transmetteur à partir d'une sonde à résistance 3 ou
4 fils est déporté, le transmetteur fonctionne dans la plage de ses caractéristiques, sans
réétalonnage, pour des résistances de câble jusqu'à 60 ohms par fil (équivalent à 6 000 pi
de câble de 20 AWG). Dans ce cas, les fils entre le transmetteur et la sonde de température
à résistance doivent être blindés.
Si seulement deux fils sont utilisés, les deux fils de la sonde à résistance sont en série avec
l'élément de la sonde, de sorte que des erreurs importantes peuvent se produire si les
longueurs de fils sont supérieures à 3 pi (914 mm) de câble de 20 AWG (environ 0,05 °C/pi).
Pour des longueurs plus grandes, raccorder un troisième ou un quatrième fil comme décrit
ci-dessus.
Effet de résistance du câblage de la sonde – Entrée de sonde à résistance
Lorsqu'une sonde à résistance 4 fils est utilisée, l'effet de la résistance du câblage est
éliminé et n'a aucune incidence sur l'exactitude. Néanmoins, une sonde 3 fils n'annule
pas entièrement l'erreur due à la résistance des fils car elle ne peut pas compenser les
déséquilibres de résistance entre les fils. L'utilisation du même type de fil pour les trois fils
d'une sonde à résistance permet d'optimiser la précision.
Une sonde 2 fils entraîne l'erreur la plus grande car elle ajoute directement la résistance
des fils à celle de la sonde. Pour les sondes à résistance 2 et 3 fils, une erreur additionnelle
de résistance de câble est induite par les variations de la température ambiante. Le tableau
et les exemples illustrés ci-dessous aident à quantifier ces erreurs.
Tableau 3-1 : Exemples d'erreur de base approximative
Entrée de sonde
Sonde à résistance
4 fils
Rosemount 644
Sonde à résistance
3 fils (1) et Ω
Erreur de base approximative
Aucune (indépendante de la résistance des fils)
Sonde à résistance 4 fils Thermocouple et mV
et Ω
