Branchements électriques

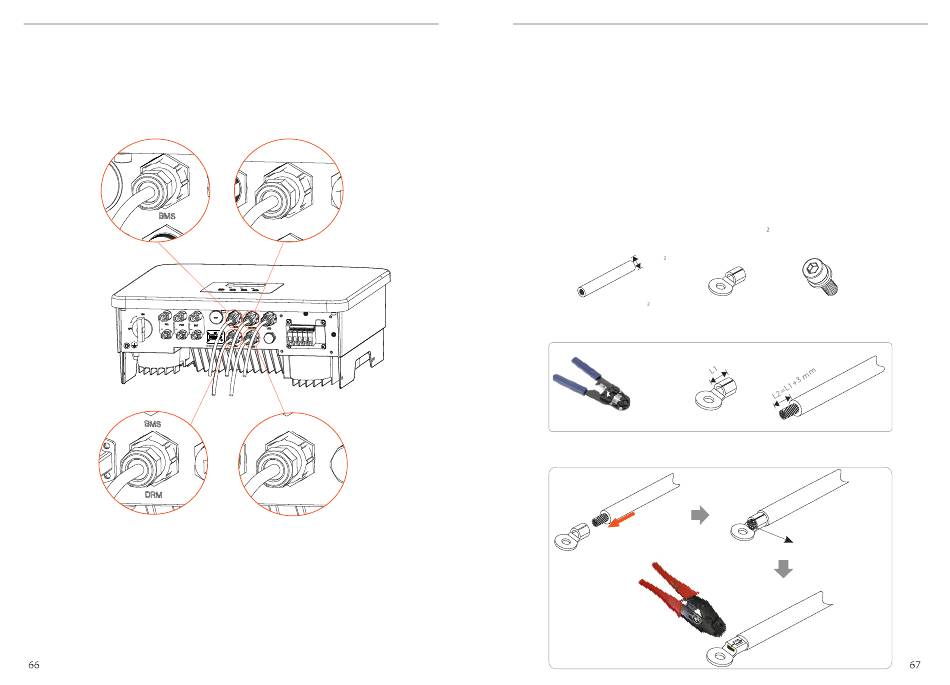

Étape 5 : Recherchez ensuite les prises COM / METER / CT, DRM, LCD
correspondants sur l'onduleur, et installer le fil de communication dans les
prises correspondantes.
Meter/CT
Meter/CT
COM/LCD
6.6 Raccordement à la terre (obligatoire)
L'utilisateur doit installer deux raccordements à la terre : une mise à la
terre de la coque et une mise à la terre équipotentielle. Cela évite les
chocs électriques.
Remarque : Si l'extrémité PV de l'onduleur n'est pas raccordée à la terre,
l'onduleur allumera un voyant rouge Inspect et signalera un
dysfonctionnement ISO. Cet onduleur est conforme à la clause 13.9 de la
norme CEI 62109-2 en matière de surveillance des alarmes de
dysfonctionnement de raccordement à la terre.
La prise du fil de raccordement à la terre de l'onduleur a été branchée
et le modèle D doit être câblé selon les étapes suivantes.
Ø
Étapes de raccordement à la terre
Étape 1. Préparez un fil à une seule âme (4 mm ), puis recherchez la borne
de terre dans les accessoires.
4 mm
Fil à une âme (4 mm ) Borne OT
Étape 2. Dénudez la gaine isolante du fil de raccordement à la terre
(longueur « L2 »), insérez le fil dénudé dans la borne de type R, puis fixez-le.
Pince à dénuder
Étape 3. Insérez le fil dénudé dans la borne OT et serrez la borne avec un
outil de sertissage.
Outil de sertissage
Branchements électriques
Vis à tête creuse à six pans
C
Fils de fuite
