Branchements électriques

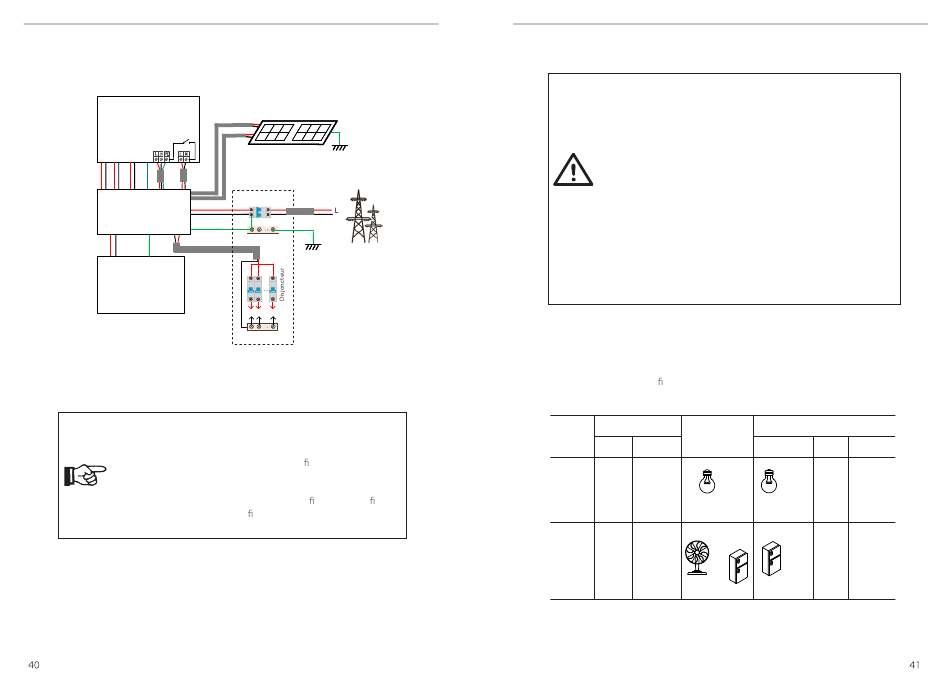

Schéma D : Le fil du neutre et PE sont combinés ; tous les appareils
branchés sur la prise (Hors réseau) ; (concerne l'Australie)
Onduleur
BAT
PV 1 PV 2
Transformateur
Réseau EPS
(hors réseau)
X1-Matebox
Batterie
X1-Matebox est un câblage et un accessoire pratique qui peut réaliser
EPS (hors réseau) pleine charge. Pour plus d'informations, veuillez vous
référer à X1-Matebox. Veuillez nous contacter si vous avez besoin
d'acheter X1-Matebox.
Remarque !
En régime à pleine charge Schéma B et D, réglez
« Matebox » sur « Activer » sous Paramètres ;
Le client australien doit raccourcir les ls N du Réseau et
EPS (hors réseau) sur la X1-Matebox.
Si votre méthode de câblage locale ne suit pas le guide
d'utilisation ci-dessus, en particulier le l neutre, le l de
raccordement à la terre, le l de disjoncteur, veuillez
contacter notre société avant toute chose.
Disjoncteur principal
N
E-BAR
Réseau
boîtier de distribution
Appareils branchés
N-BAR pour les
appareils branchés
Ø
Conditions du branchement des appareils branchés d'EPS (hors réseau)
Avertissement !
Assurez-vous que la puissance nominale des appareils branchés
d'EPD (hors réseau) soit dans la plage de puissances nominales
(en sortie) d'EPS (hors réseau), sinon l'onduleur signalera une
« surcharge ».
En cas de « surcharge », ajustez la puissance des appareils
branchés pour vous assurer qu'elle se situe dans la plage de
puissances (en sortie) nominales d'EPS (hors réseau), et
l'onduleur reviendra automatiquement à la normale.
Concernant les appareils branchés non linéairement, assurez-
vous que la puissance du courant d'appel se situe dans la plage
de puissances (en sortie) nominales d'EPS (hors réseau).
Lorsque le courant de configuration est inférieur au courant CC
maximal en entrée, la capacité et la tension de la batterie au
lithium et de la batterie au plomb diminuent de manière linéaire.
Le tableau suivant montre quelques appareils branchés courants à titre
de référence.
Remarque : Veuillez véri er auprès du fabricant les appareils branchés
inductifs de haute puissance.
Courant
Table des
Équipemen
matières
ts usuels
Allumer Nominaux
Appareils
branchés
X 1 X 1
résistifs
Lampe à
incandescence
Appareils
branchés
X 3~5 X 2
inductifs
Ventilateur
Réfrigérateur Réfrigérateur
Branchements électriques
Cas
Équipement Allumer Nominaux
100 W 100 VA 100 VA
(L) (L)
Lampe à
incandescence
450 - 750 300 VA
VA(L)
150 W (L)
