Branchements électriques

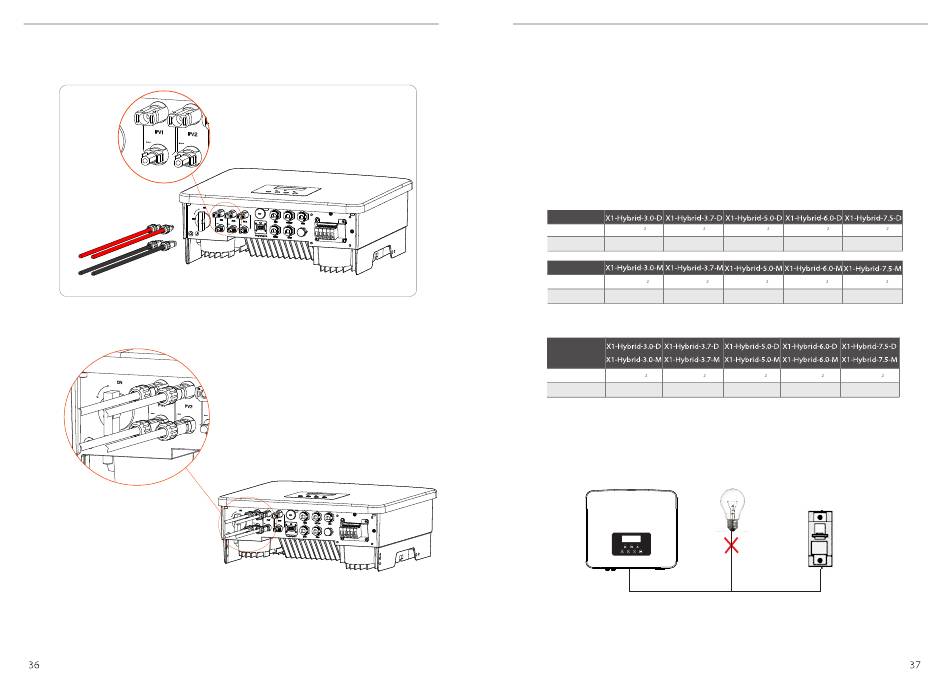

Voici l'emplacement des prises positif et négatif (PV- / PV+) de l'onduleur.
PV1+
PV2+
PV1-
PV2-
Schéma de principe de l'onduleur PV branché.
6.2 Branchement en sortie au réseau et EPS (hors réseau)
Les onduleurs de série sont des onduleurs monophasés. Convient pour la
tension nominale 220 / 230 / 240 V, fréquence 50 / 60 Hz. Pour de plus
amples conditions techniques, veuillez consulter celles du réseau public
local.
Ø
Branchement à la prise réseau
Fil réseau et micro-disjoncteur recommandés
Modèle
Fil (cuivre)
4-6 mm
6-8 mm
Micro-disjoncteur
32 A
40 A
Modèle
Fil (cuivre)
3-4 mm
3-4 mm
25 A
25 A
Micro-disjoncteur
Fil Hors réseau et micro-disjoncteur recommandés
Modèle
Fil (cuivre)
3-4 mm
3-4 mm
25 A
25 A
Micro-disjoncteur
Le disjoncteur doit être installé entre l'onduleur et l'alimentation secteur,
et les appareils branchés ne doivent pas être directement branchés à
l'onduleur.
Figure : Mauvais branchements de appareils branchés et de l'onduleur
Branchements électriques
8-10 mm
8-10 mm
8-10 mm
50 A
50 A
50 A
4-6 mm
4-6 mm
6-8 mm
32 A
32 A
40 A
4-6 mm
4-6 mm
6-8 mm
32 A
32 A
40 A
