Charge de fluide frigorigène

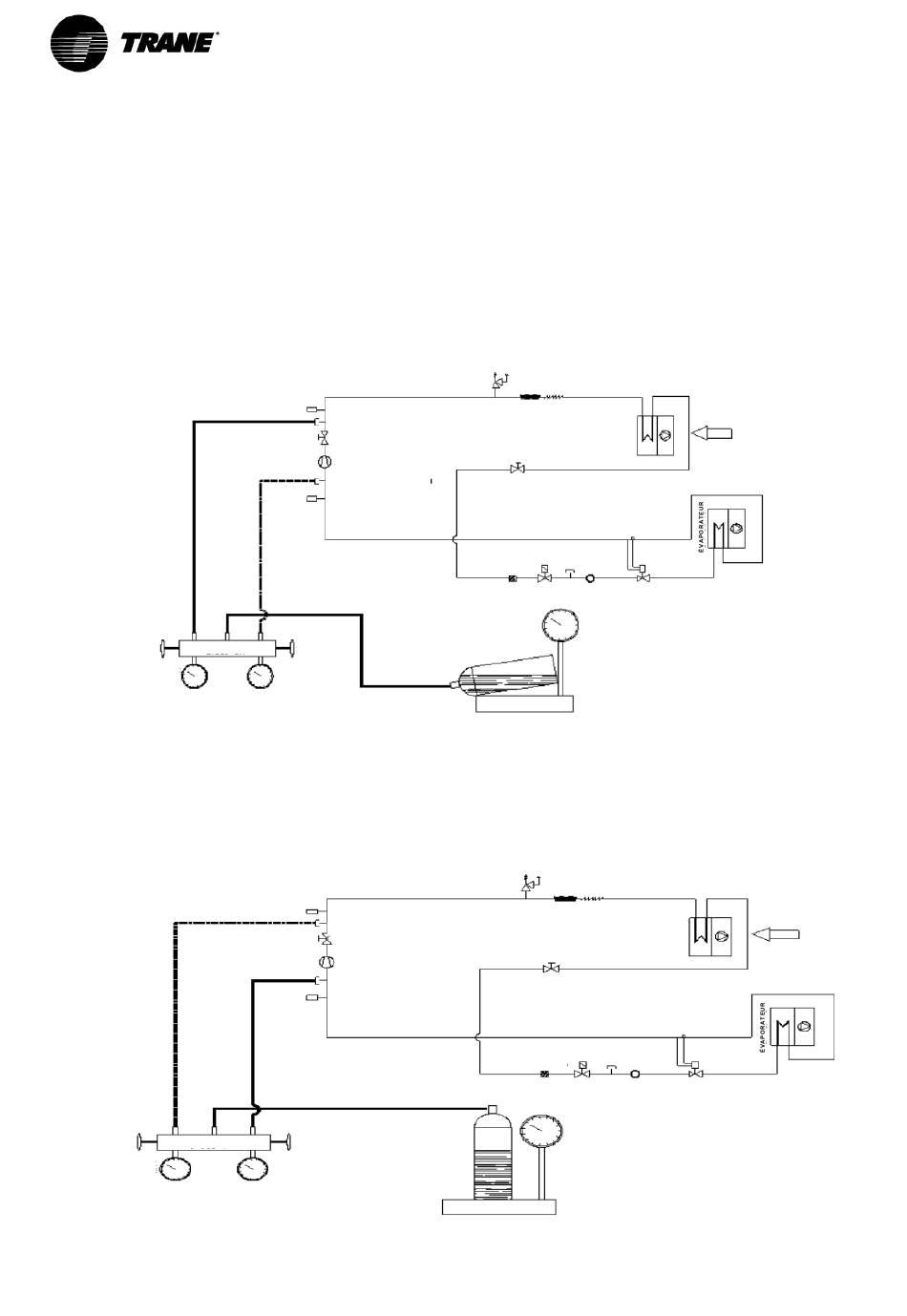

Faites l'appoint lorsque l'unité est arrêtée et à l'état vide (charge de fluide frigorigène en phase liquide)
Ouvrez complètement la soupape afin qu'elle ferme le raccordement d'entretien. Raccordez la bouteille de fluide frigorigène au
raccordement d'entretien sans serrer le raccord. Fermez à moitié le robinet d'arrêt de liquide. Si le circuit a été déshydraté et que le vide
a été fait, chargez le liquide avec la bouteille à l'envers. Pesez et chargez la quantité adaptée. Ouvrez complètement le robinet.
Démarrez l'unité et laissez-le tourner à pleine charge pendant plusieurs minutes. Vérifiez que l'indicateur est clair et sans bulles.
Assurez-vous que la transparence sans bulles est due au liquide et non à la vapeur. Pour un fonctionnement correct de l'unité, la
surchauffe doit être comprise entre 4 et 7 °C et la surfusion entre 4 et 8 °C. Des valeurs de surchauffe trop élevées peuvent être
causées par un manque de fluide frigorigène, tandis que des valeurs élevées de surfusion peuvent indiquer une charge excessive.
Après la charge, vous devez vérifier que l'unité fonctionne dans les valeurs spécifiées : en fonctionnement à charge complète, en
mesurant la température du tuyau d'admission en aval de l'ampoule de la soupape thermostatique ; lisez la pression d'équilibre de
l'évaporateur sur le manomètre basse pression ainsi que la température de saturation correspondante.
La surchauffe est égale à la différence entre les températures mesurées. Mesurez ensuite la température du tuyau de liquide sortant du
condenseur, puis sur le manomètre haute pression, détectez la pression d'équilibre sur le condenseur et la température de saturation
correspondante. La surfusion correspond est la différence entre ces températures. La charge se fait en phase liquide.
OUVERT
MANOMÈTRE DE
LA CHARGE
MANOMÈTRE
HAUTE
PRESSION
Ajout de la charge de fluide frigorigène lorsque l'unité est en marche (charge de fluide frigorigène en phase vapeur)
ATTENTION ! Chargez uniquement de la vapeur. Ne chargez pas de liquide ; cela peut endommager le compresseur.
Raccordez la bouteille au raccordement de service sans serrer le raccord. Purgez le tuyau de raccordement et serrez le raccord.
Chargez chaque circuit jusqu'à ce que l'indicateur indique un liquide sans bulles. L'unité dispose désormais de la charge adéquate.
Veillez à ne pas surcharger le circuit. Une charge excessive augmente la pression de sortie et la consommation d'électricité, et risque
d'endommager le compresseur. La charge se fait en phase vapeur.
FERMÉ MANOMÈTRE DE LA CHARGE
MANOMÈTRE HAUTE
PRESSION
25
PRESSOSTAT HAUTE PRESSION
CONNEXION HAUTE PRESSION
COMPRESSEUR
CONNEXION BASSE PRESSION
PRESSOSTAT BASSE
PRESSION
FERMÉ
MANOMÈTRE
BASSE
PRESSION
PRESSOSTAT HAUTE PRESSION
CONNEXION HAUTE PRESSION
COMPRESSEUR
CONNEXION BASSE PRESSION
PRESSOSTAT BASSE
PRESSION
FLUIDE FRIGORIGÈNE
OUVERT
MANOMÈTRE BASSE
PRESSION
Charge en phase vapeur
SOUPAPE DE
SÉCURITÉ
VANNE D'ARRÊT
ÉLECTROVANNE
LIQUIDE
FILTRE SEC
FENÊTRE-TÉMOIN
GRADUATION
FLUIDE FRIGORIGÈNE
SOUPAPE DE
SÉCURITÉ
VANNE D'ARRÊT
ÉLECTROVANNE
LIQUIDE
FILTRE SEC
FENÊTRE-TÉMOIN
GRADUATION
AIR
CONDENSEUR
DÉTENDEUR
AIR
CONDENSEUR
DÉTENDEUR
