Procédures préliminaires de démarrage
Vérifications initiales
Avant de démarrer l'unité, même temporairement, vous devez vérifier toutes les unités alimentées par l'eau glacée,
notamment les unités de traitement d'air, les pompes, etc. Les contacts auxiliaires et le contrôleur de débit de la pompe
doivent être raccordés au panneau de commande, conformément au schéma électrique. Avant d'effectuer des
interventions sur les régulateurs de soupapes, desserrez le presse-étoupe correspondant.
Ouvrez la soupape de refoulement du compresseur. Ouvrez le robinet d'arrêt de liquide placé sur la conduite de liquide.
Mesurez la pression d'aspiration. Si elle est inférieure à 0,42 MPa, installez un cavalier et appliquez une tension
mécanique à la vanne électromagnétique sur la conduite de liquide. Amenez la pression d'aspiration à 0,45 MPa, puis
retirez le cavalier. Chargez progressivement l'ensemble du circuit d'eau. Démarrez la pompe à eau de l'évaporateur
avec la soupape d'étalonnage fermée, puis ouvrez-la lentement.
Purgez l'air à partir des points hauts du circuit d'eau et vérifiez le sens du débit d'eau. Procédez à l'étalonnage du débit à
l'aide d'un mesureur (selon la disponibilité) ou au moyen d'une combinaison des relevés des manomètres et des
thermomètres. Au cours de la phase de démarrage, étalonnez la soupape conformément au relevé de différence de
pression des manomètres, procédez à la purge des tubes, puis effectuez l'étalonnage de précision en fonction de la
différence de température entre l'eau entrante et l'eau sortante. La régulation est étalonnée en usine à 12 °C pour l'eau
entrant dans l'évaporateur et à 7 °C pour l'eau sortant de l'évaporateur. L'interrupteur de sectionnement général ouvert,
vérifiez que les branchements électriques sont solidement fixés. Recherchez les éventuelles fuites de frigorigène.
Vérifiez que les caractéristiques électriques de l'étiquette correspondent à celles de l'alimentation électrique. Vérifiez que
la charge thermique disponible est adaptée au démarrage
Vérification des joints de fluide frigorigène
Les unités Trane sont fournies avec une charge complète de fluide frigorigène et leur niveau de pression est suffisant
pour vérifier l'étanchéité après l'installation. Si le système n'est pas sous pression, soufflez du frigorigène (vapeur)
dans le système jusqu'à ce que la pression soit atteinte, et vérifiez l'absence de fuites.
Une fois la fuite éliminée, le système doit être déshydraté à l'aide d'une pompe à vide jusqu'à une pression absolue
d'au moins 1 mm Hg (1 Torr ou 133,3 Pa). Il s'agit de la valeur de déshydratation de l'installation minimale
recommandée.
AVERTISSEMENT ! N'utilisez pas le compresseur pour faire le vide dans le système.
Vérification de la charge de fluide frigorigène
Lors de leur livraison, les unités Trane sont entièrement chargées en fluide frigorigène. Si des bulles sont visibles dans
le regard lorsque le compresseur est en marche, à pleine charge, et régulièrement, cela signifie que la charge de fluide
frigorigène est insuffisante.
AVERTISSEMENT ! Lors de l'ajout de fluide frigorigène, n'excluez aucun système de commande et laissez de l'eau
circuler dans l'évaporateur afin d'éviter la formation de glace.
MANOMÈTRE
HAUTE
PRESSION

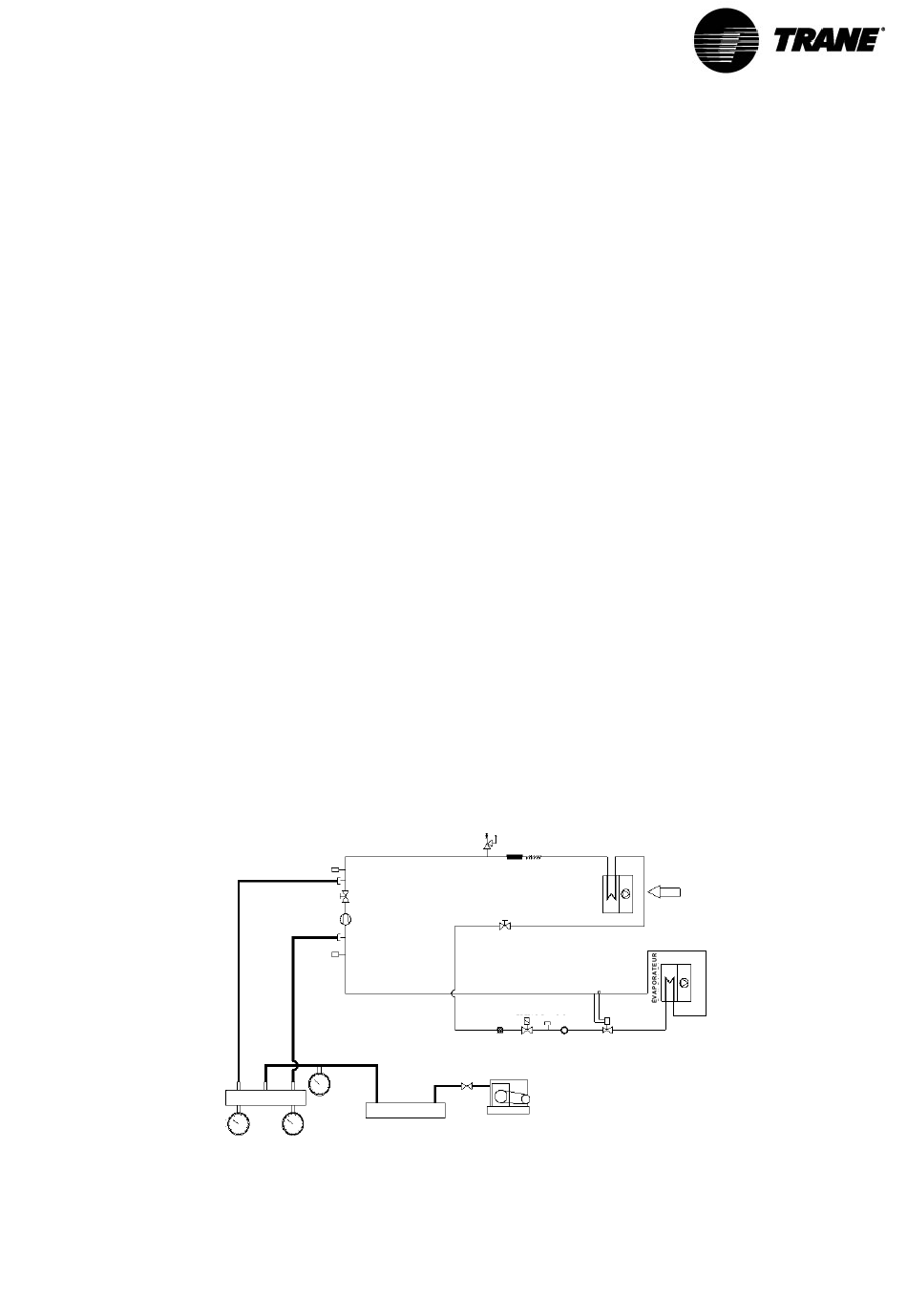

Schéma du circuit de refroidissement avec un raccordement à une pompe à vide
CG-SVX032A-FR
PRESSOSTAT HAUTE PRESSION
CONNEXION HAUTE PRESSION
COMPRESSEUR
CONNEXION BASSE PRESSION
PRESSOSTAT
BASSE PRESSION
VACUOMÈTRE
MANOMÈTRE DE
LA CHARGE
PIÈGE À HUILE
MANOMÈTRE
HAUTE
PRESSION
SOUPAPE DE
SÉCURITÉ
ROBINET D'ARRÊT
DE LIQUIDE
CONDENSEUR
ÉLECTROVANNE
DÉTENDEUR
LIQUIDE
FILTRE SEC
FENÊTRE-TÉMOIN
POMPE À VIDE
AIR
24
