POMPE À CHALEUR
Récepteur de liquide
La charge de fluide frigorigène de l'unité dépend de la puissance de l'échangeur de chaleur. Dans le cas d'une pompe à
chaleur réversible, les échangeurs de chaleur fonctionnent comme un condenseur ou comme un évaporateur selon le
cycle. Les récepteurs de liquide sont installés sur le circuit frigorifique et permettent de mettre en réserve la différence de
charge entre les deux cycles. L'emplacement du récepteur de liquide doit être évalué en fonction de la puissance des
échangeurs de chaleur de l'installation et des échangeurs installés sur l'unité.
Par exemple :
Puissance de l'échangeur de chaleur installé sur l'unité : 10 litres
Puissance de l'échangeur de chaleur à distance : 6 litres
En mode de fonctionnement Refroidisseur, l'échangeur de chaleur installé sur l'unité fonctionne comme un condenseur,
alors que l'échangeur de chaleur à distance jour le rôle d'évaporateur. C'est l'inverse en mode pompe à chaleur.
La différence entre la puissance des deux échangeurs de chaleur se traduit par une différence de charge de fluide
frigorigène entre les deux cycles. Par conséquent, il est nécessaire de disposer d'un récepteur de liquide d'une
contenance nécessaire pour stocker l'excès de fluide frigorigène lorsqu'une charge plus faible de celui-ci est nécessaire.
Dimensionnement du récepteur de liquide
Vous pouvez voir ci-dessous une méthode d'évaluation permettant de déterminer la taille du récepteur de liquide.
La méthode décrite est proposée pour donner une indication approximative du choix du récepteur de liquide approprié.
Les valeurs des volumes obtenues peuvent changer selon les besoins spécifiques de l'installation et doivent donc être
évaluées lors de la conception de l'installation.
VRécepteur = 0,4 x (V1 – V2)
V1 : volume de l'échangeur de chaleur de l'unité (veuillez contacter Trane pour obtenir cette information)
V2 : volume de l'échangeur de chaleur à distance.
Si VRécepteur est de signe positif, le récepteur doit être placé de façon à être rempli en mode Pompe à chaleur et vidé
en mode Refroidisseur. Sinon, il doit être placé de façon à être rempli en mode Refroidisseur et vidé en mode Pompe à
chaleur.
De plus, la capacité du récepteur de liquide doit être déterminée en fonction de la charge totale de fluide frigorigène de
l'installation, afin d'être en mesure de stocker la quantité totale de réfrigérant dans l'installation en cas d'entretien.
19

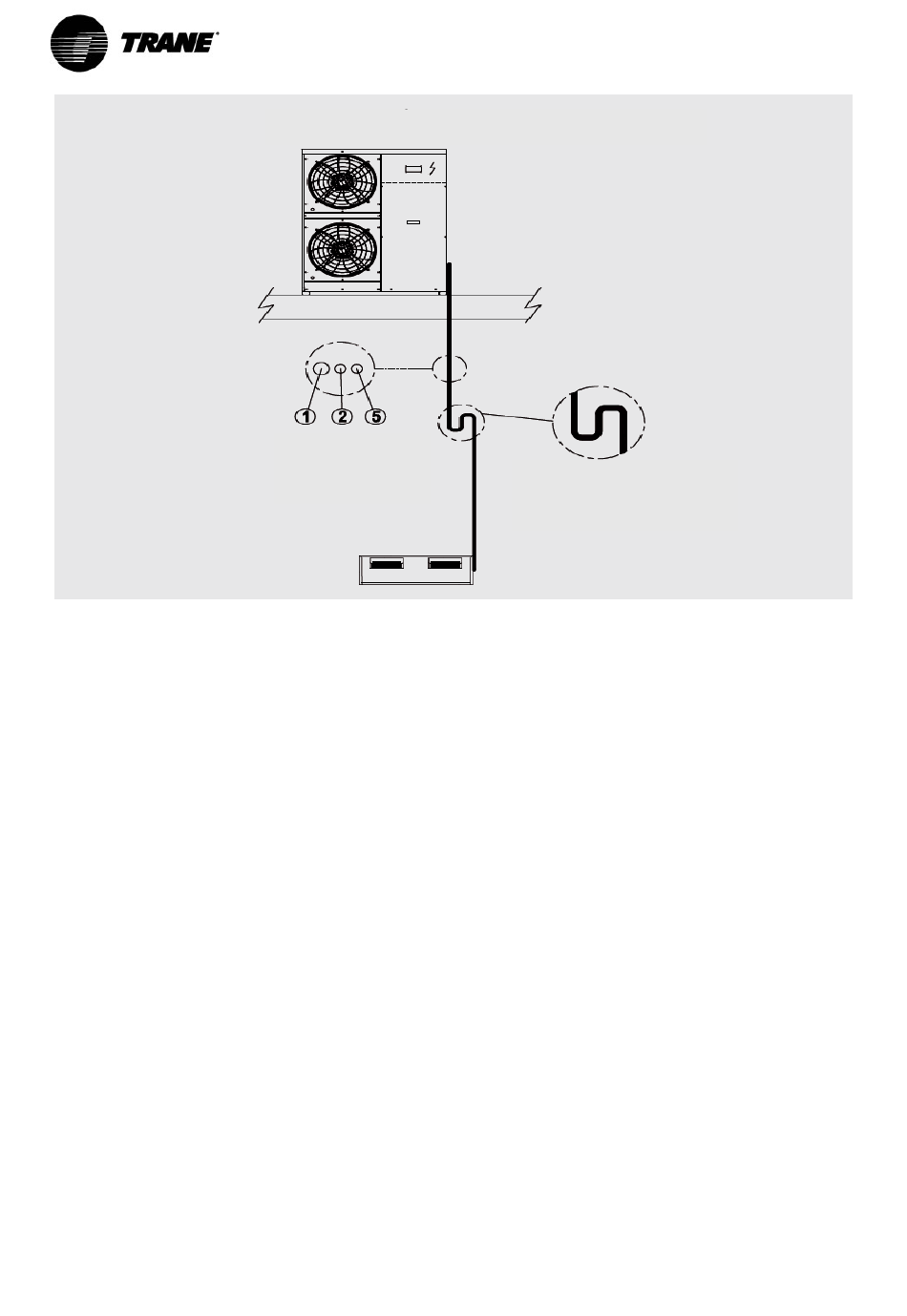

SCHÉMA DE CONNEXION POUR UNITÉ À CONDENSATION PAR AIR -
VERSION POMPE À CHALEUR
1–CONDUITE D'ASPIRATION
2–CONDUITE DE LIQUIDE
5–CONDUITE D'ÉQUILIBRAGE
PIÈGE À HUILE UNIQUEMENT POUR
LA CONDUITE D'ASPIRATION
