GRAPHTEC CE7000 Serie Manuel De L'utilisateur page 35

2

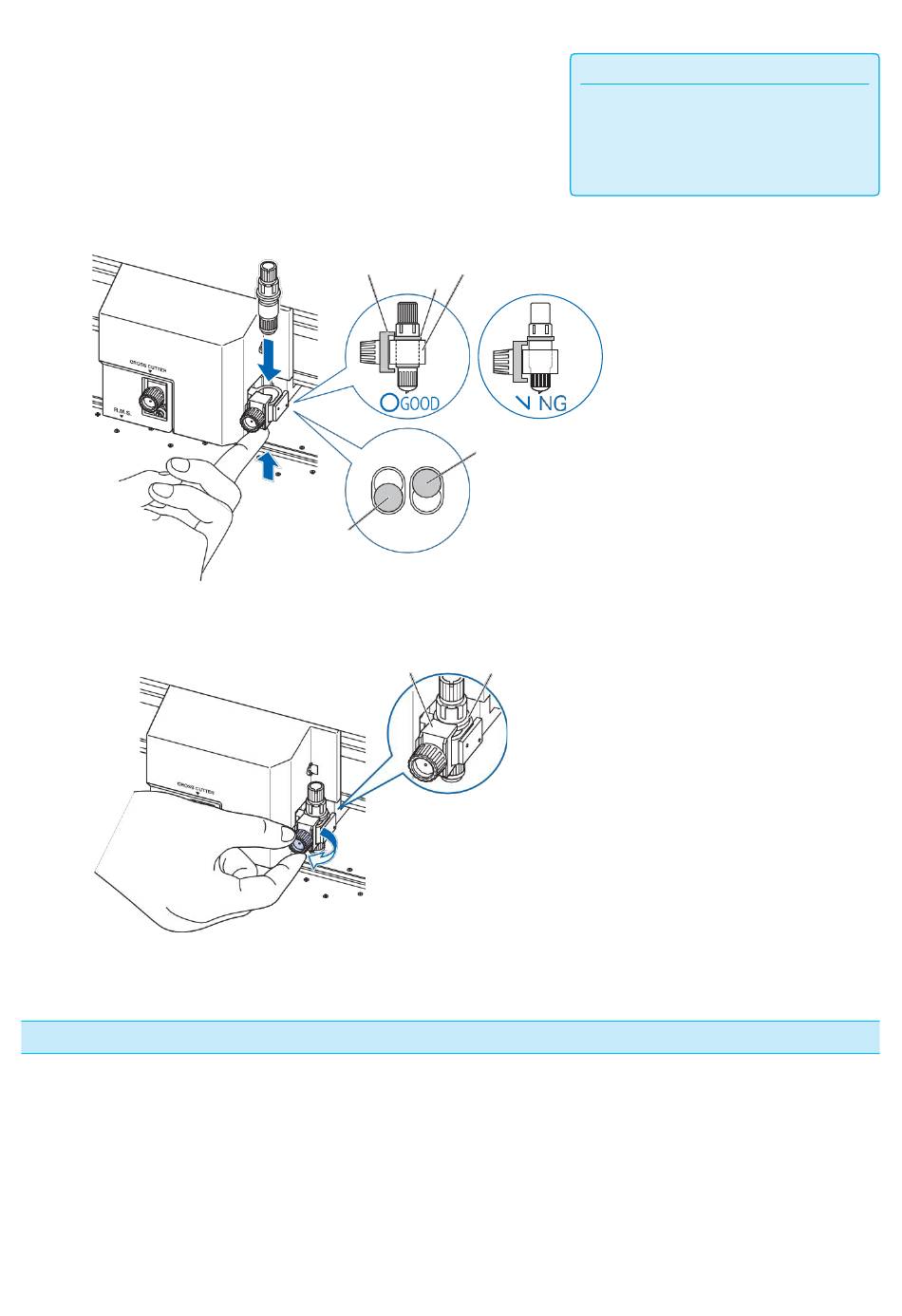

En tenant le porte-outil vers le bas, insérez-le
complètement jusqu'en butée, les deux bagues
doivent être en contact.
3
Assurez-vous que la patte de fixation est bien engagée
au-dessus des bagues, puis serrez la vis de maintien.
Retirer l'outil
Pour retirer l'outil, dévissez la vis de maintien.
Patte de fixation pour maintenir l'outil
Support
d'outil (vers l'avant pour
la decoupe pleine chair)
Patte de fixation pour maintenir l'outil
Support d'outil
Bague
Support d'outil
(Vers l'arrière pour la semi-découpe/le trace)
Vue de dessus
Bague
2-6
A noter
Pour la semi-découpe, ou le tracé, positionnez
l'outil en position vers l'arrière du support et
pour la decoupe pleine chair, placez l'outil vers
l'avant du support.
