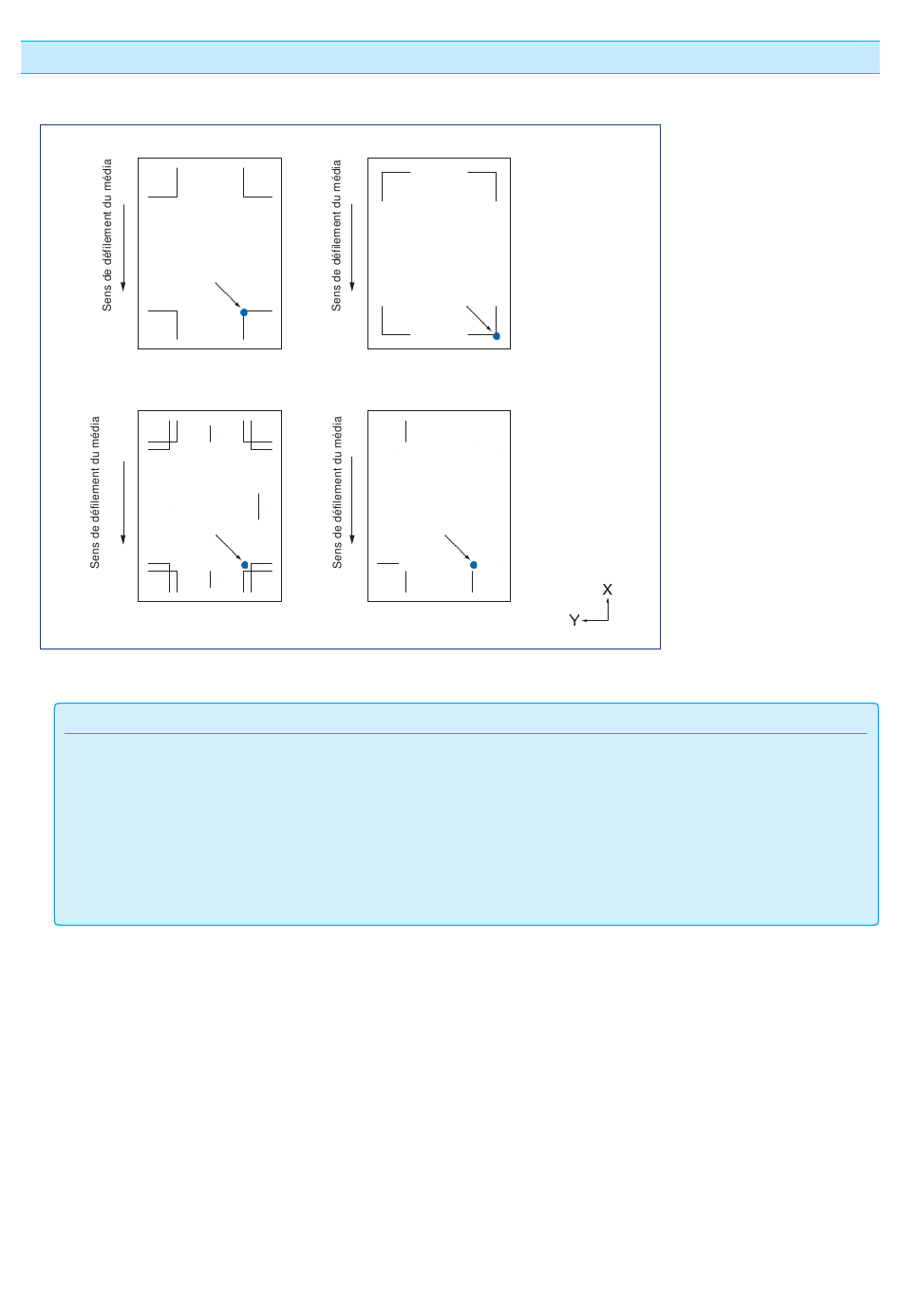

Types de Repère et Point d'Origine.
Le type (la forme) des repères que le traceur peut scanner sont de 4 types.
REPERE TYPE 1
Point d'origine
REPERE TYPE 3
Point d'origine
A noter
•
Créer les repères avec la fonction intégrée de votre logiciel. Les modèles de repères 3 et 4 peuvent être créés avec Adobe
Illustrator.
•
Créer les repères conformément aux conditions suivantes:
- L'épaisseur du trait doit être comprise entre 0,3 et 1,0 mm.
- La taille du repère est comprise entre 5 et 20 mm (voir "Définition de la taille des repères").
- Utilisez le modèle 1, le modèle 2, le modèle 3 ou le modèle 4 pour la forme du repère.
- Créer un repère avec un seul trait et spécifiez l'épaisseur necessaire du trait. Il n'est pas possible d'utiliser une ligne double.
•
La Découpe en panneau doit être réglée sur INACTIF.
REPERE TYPE 2
Point d'origine
REPERE TYPE 4
Point d'origine
5-3
