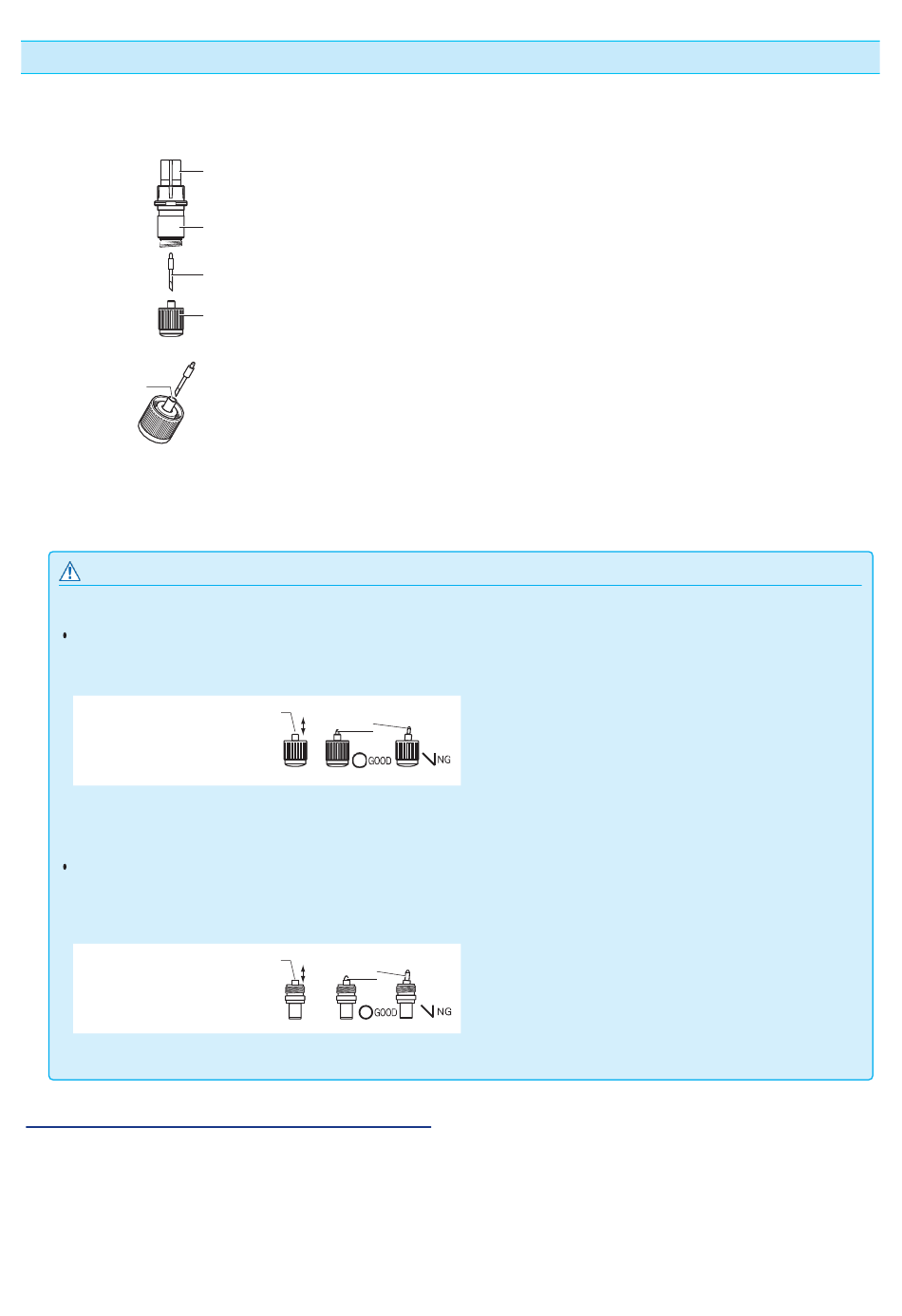

Structure du porte-lame
PHP33-CB09N-HS/
PHP33-CB15N-HS
Piston
Si la lame coupe ne peut pas être insérée directement, veuillez appuyer plusieurs fois sur le piston puis insérez la lame
ATTENTION
<PHP33-CB09N-HS/PHP33-CB15N-HS>
Veuillez insérer complètement la lame directement dans le piston du capuchon. Si la lame coupe ne peut pas être insérée
directement, veuillez appuyer plusieurs fois sur le piston puis insérez la lame.
Insertion de la lame dans le piston
Si la lame n'est pas insérée correctement, la lame et le plotter pourraient être endommagés.
<PHP35-CB09-HS/PHP35-CB15-HS>
Veuillez insérer complètement la lame dans le mandarin.
Si la lame coupe ne peut pas être insérée directement, veuillez appuyer plusieurs fois sur l'insert puis insérez la lame.
Insert d'insertion de la lame
Si la lame n'est pas insérée correctement, la lame et le plotter pourraient être endommagés.
Ajustement de la longueur de lame
Il est nécessaire de régler la longueur de lame pour réaliser des découpes optimales. Procédez à quelques tests et
réglez la longueur en conséquence
Molette d'ajustement
Corps du porte-lame
Lame
Diamètre φ0.9 mm / φ1.5 mm
Capuchon
(bleu) / rouge)
2-3
