10.9
Chien de garde (surveillance bus, surveillance API/SCP)
Description
Le bloc fonctionnel Chien de garde surveille la communication avec l'API via
PROFIBUS DP ainsi que l'état de fonctionnement de l'API en mode de
service "à distance".
Schéma
Surveillance du bus
Dans ce mode de surveillance, le défaut Défaut - Bus est généré lorsque
• la surveillance du bus est activée
• en mode "à distance" (sélecteurs de mode S1 = 1 et S2 = 1), l'échange
cyclique de données entre l'API et SIMOCODE pro est interrompu, en cas
d'interruption de la liaison PROFIBUS DP par exemple
• l'état Etat - Bus OK peut toujours être évalué. Pendant l'échange cyclique de
données entre SIMOCODE pro et l'API,
l'état Etat - Bus OK est égal à 1.
Surveillance API/SCP
Dans ce mode de surveillance, le défaut Défaut - API/SPC est généré
lorsque
• la surveillance API/SPC est activée.
• en mode "à distance" (sélecteurs de mode S1 = 1 et S2 = 1), SIMOCODE pro
passe à l'état CLEAR.
• l'état Etat - API/SCP en marche peut toujours être évalué. Lorsque
le PROFIBUS DP est en mode CLEAR, l'état Etat - API/SPC en marche est
égal à 0.
Lorsque la surveillance API/SPC - entrée est connectée de préférence sur le
bit Commande cyclique - bit 0.7, l'état de l'API n'est dérivé que depuis ce bit.
Communication cyclique
Surveillance entrée API/SCP
(activée par niveau)

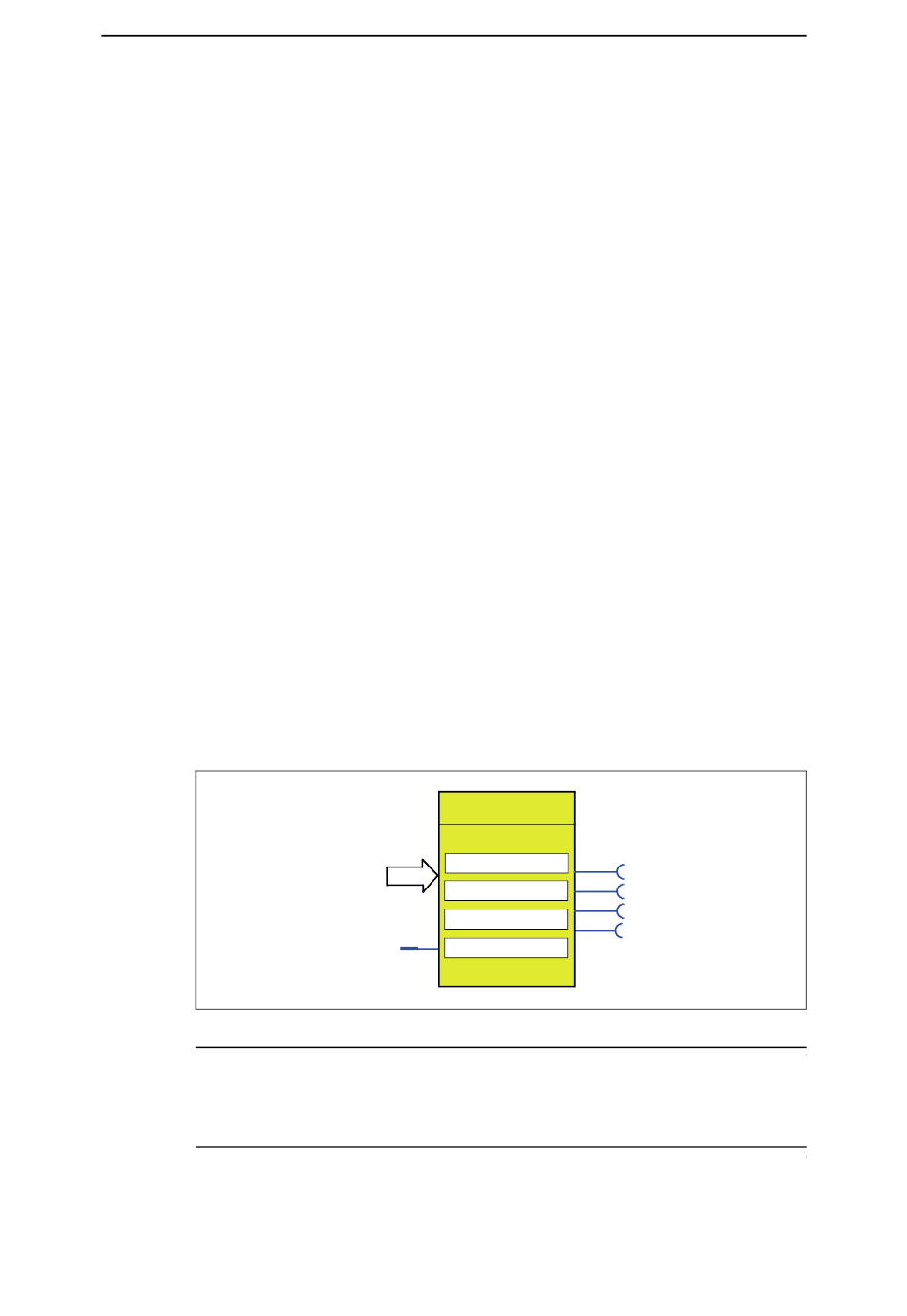

Figure 10-13 : Bloc fonctionnel Chien de garde (surveillance API/SCP)
Important
La Surveillance bus et la Surveillance API/SPC ne peuvent être activées que
si, dans le système maître DP , la surveillance d'activation des esclaves DP
est activée.
SIMOCODE pro
GWA 4NEB 631 6050-23 DS 03
Chien garde (surv. API/SCP)
Erreur-Reset bus/API
Surveillance du bus
Surveillance API/SCP
Comportement bus
Fonctions standard
Etat - API/SCP en marche
Etat - Bus OK (bus activé)
Défaut - Bus
Défaut - API/SCP
10-25
