Câblage Auto/marche/arrêt
De nombreux bâtiments ont besoin d'un commutateur Auto/marche/arrêt dans leur tableau
de contrôle pour commander leurs systèmes CVC. Le SMART 4000 peut en tenir compte de

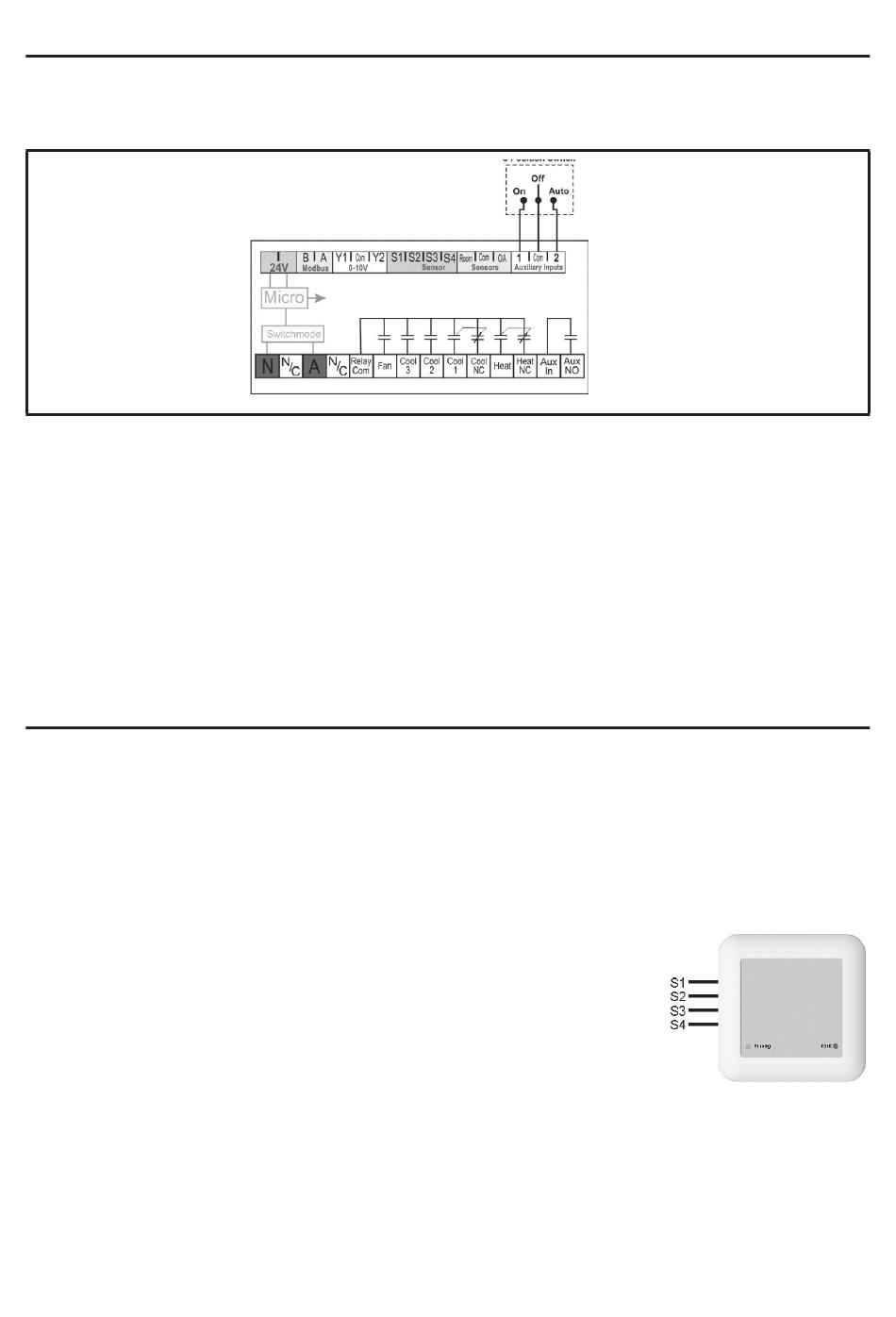

différentes façons. Un exemple est illustré à la Figure 8.
R C
Four Wire
Figure 8
Utiliser le menu Installer pour programmer l'entrée auxiliaire 1 en démarrage forcé et l'entrée
auxiliaire 2 en auto (voir l'option 15 du menu Installer, Change Auxiliary Input.
En position Auto, le thermostat fonctionne selon son horaire normal de sept ou 365 jours. En
position ON, le thermostat utilise les températures du programme Start et le mode Fan tant
que le commutateur est fermé. En position OFF, le thermostat est coupé.
Si l'on a besoin de l'une des entrées auxiliaires pour une autre fonction, comme une entrée
d'occupation, le thermostat peut alors également être coupé en ouvrant le circuit du capteur de
température.
Capteurs à quatre fils
Le SMART 4000 comporte un port de communications conçu pour lire et transmettre les
informations à divers capteurs à quatre fils qui renforcent les capacités de régulation du
thermostat. Ces capteurs sont programmés comme capteurs intérieurs ou extérieurs par le biais
de commutateurs présents dans les capteurs. Il est possible de brancher plusieurs capteurs
intérieurs en parallèle avec un capteur extérieur si nécessaire.
Ces capteurs sont utiles lorsque la distance entre le thermostat et le site de détection est
importante, car eux ne sont pas affectés par la longueur du trajet de câble, etc.
Capteur de température et d'humidité relative – Ce capteur est
nécessaire comme capteur extérieur lorsque le thermostat contrôle
le mode économique d'après l'enthalpie de l'air au lieu de la simple
température du capteur à réservoir sec. Ce capteur peut être fourni
avec ou sans affichage de la température et avec des témoins de panne
et de fonctionnement. Une mise en marche/à l'arrêt manuelle est
également assurée si nécessaire.
Capteur réglable – Ce capteur est également doté d'un affichage LCD indiquant la température
ambiante et la température programmée. Cela donne la possibilité de régler la température
programmée jusqu'aux limites de régulation comme indiqué dans l'option 7 du menu Installer,
ou de déclencher/annuler la minuterie de fonctionnement en dehors des heures normales.
41
