Le schéma donné en exemple Figure 4 montre les actionneurs de registre 24 V de marque
Belimo utilisant la même alimentation 24 V que celle du thermostat. D'autres combinaisons
d'alimentation sont également possibles. En cas de doute, prière de contacter un distributeur
agréé pour des conseils spécifiques à l'application envisagée.
Certaines marques de registre ne pouvant pas fonctionner facilement en sens inverse
(fermeture à 10 V), le thermostat comporte deux sorties 0 à 10 V, une en marche normale
et une en marche inversée. Elles sont indiquées par les termes Fresh Air (air frais) et Return
Air (air recyclé) dans le menu de sortie analogique. La somme des deux sorties 0 à 10 V est
généralement 10 V, sauf si la fonction de ventilation
de jour est programmée, où le registre d'air recyclé
peut rester à une tension fixe pendant l'utilisation du
bâtiment (prévu pour introduire de l'air frais afin de
conserver une qualité acceptable de l'air intérieur).
Le thermostat donne les informations sur le statut actuel du cycle économique de l'écran
principal. Appuyer sur l'un des boutons HAUT/BAS pour ouvrir la fenêtre de statut du mode
économique illustrée ci-dessus.

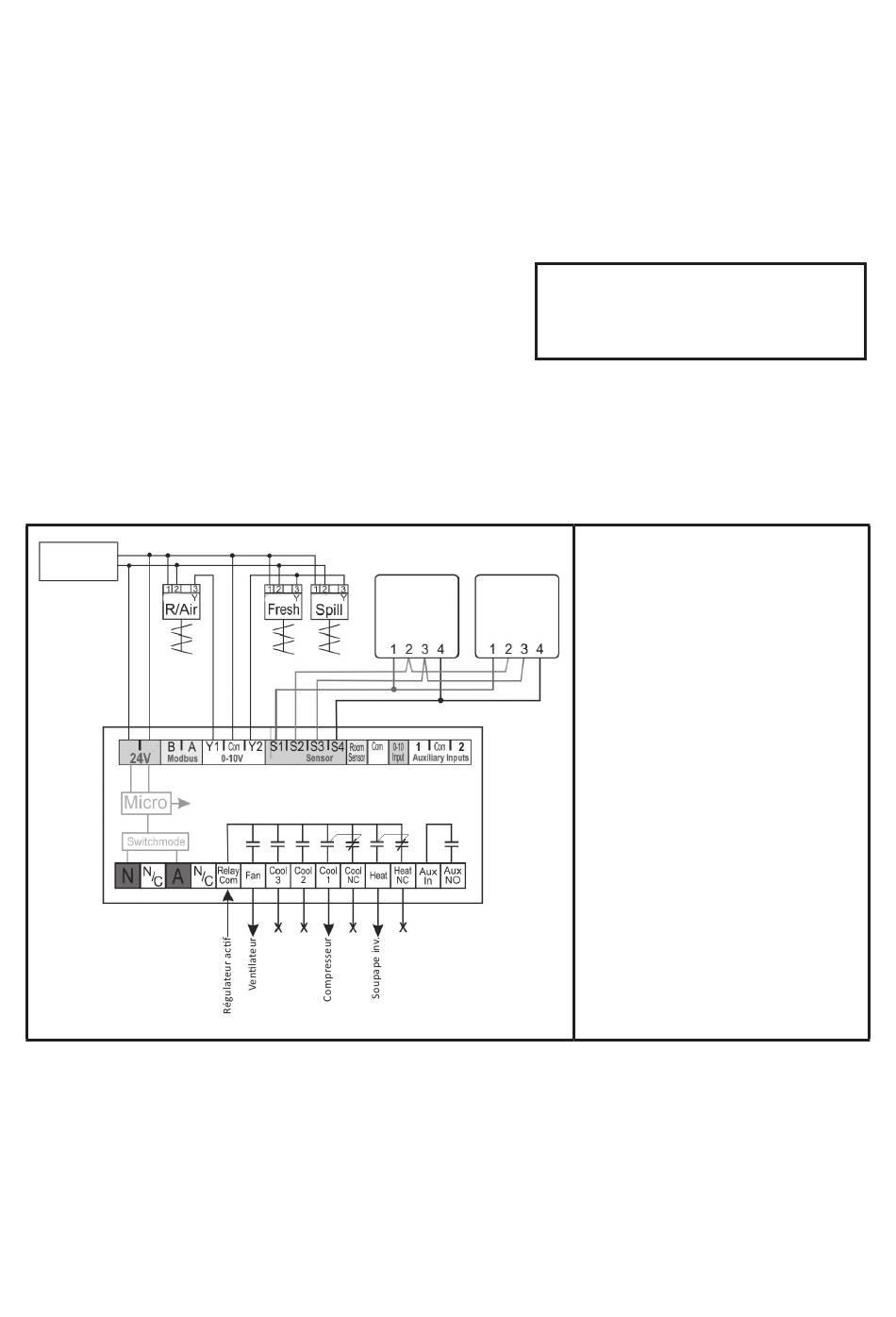

La Figure 4 montre le thermostat utilisant les deux sorties 0 à 10 V. Il est possible d'utiliser une
sortie si on le souhaite et de programmer un registre en marche inversée sur le registre lui-même.
Alimentation
24 V
C
R
R C
Liste de contrôle du mode économique
1. Brancher les registres d'air frais, recyclé et de décharge/excès aux sorties analogiques du
thermostat. Noter quelle sortie du thermostat contrôle quel registre. Par exemple, il est
possible de programmer la sortie analogique 1 (Y1) pour réguler le registre d'air recyclé,
et la sortie analogique 2 (Y2) pour réguler le registre d'air frais et d'excès (comme dans
l'exemple ci-dessus).
C
R
C
R
Four Wire
Figure 4
Free Cooling Status
Using 100% fresh air
Outside Temp 17.7
Outside RH 78%
Infos de câblage du capteur :
Borne 1 = 12 V CC
Borne 2 = Données A
Borne 3 = données B
Borne 4 = 0 V
Si nécessaire, il est possible
d'alimenter le capteur
localement en 12 V CC puis
d'utiliser une paire blindée
pour la communication entre
le capteur et les bornes 2 et 3
du thermostat.
35
