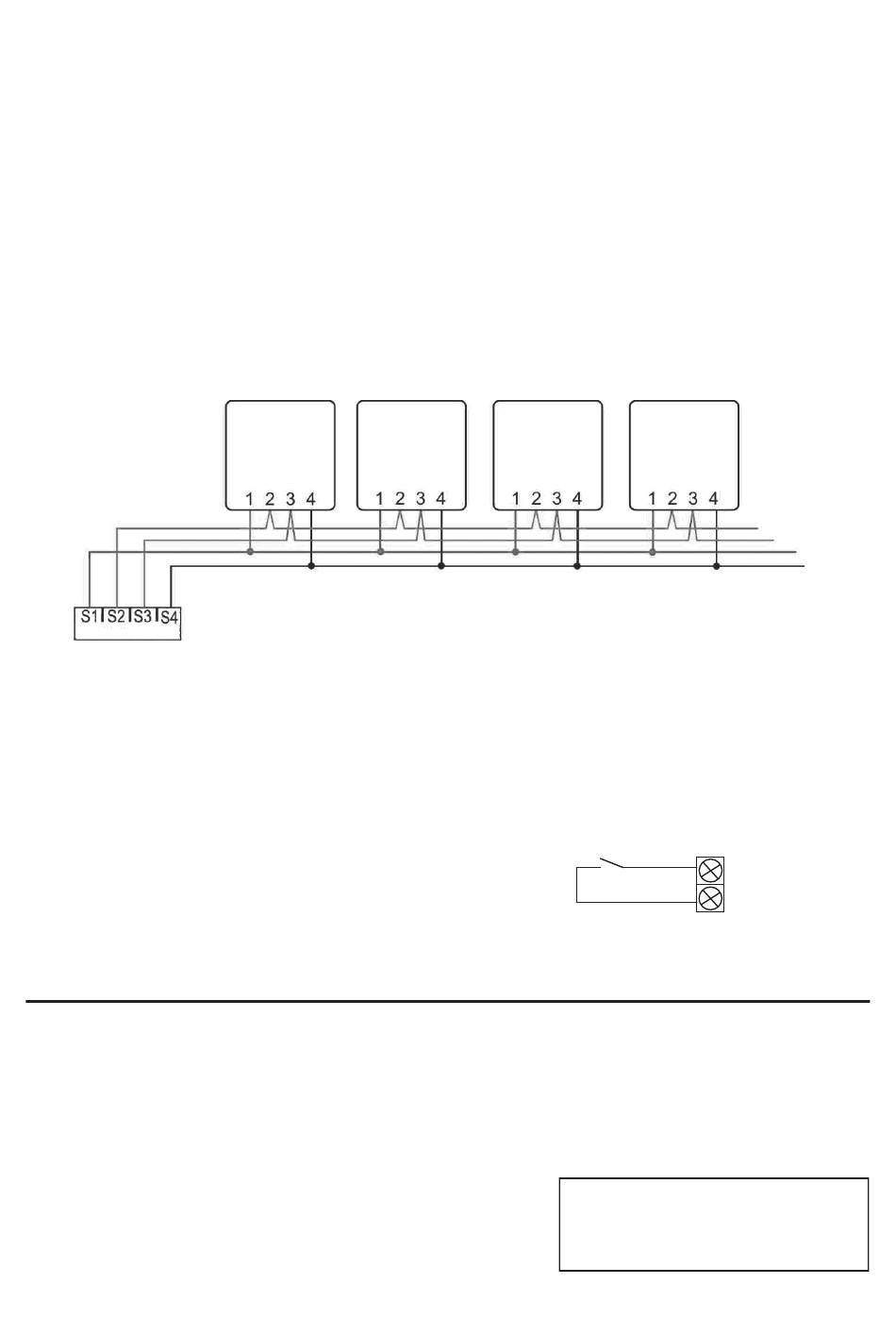

Câblage du capteur
Les bornes 1 et 4 alimentent le capteur (valeur normale de 12 V CC ±4 V) tandis que les bornes
2 et 3 transmettent les données de chaque capteur au thermostat.
Les capteurs doivent être branchés en série uniquement et aucun des deux capteurs ne doit
avoir la même adresse de commutateur DIP sur le réseau de capteurs. Si plusieurs capteurs de
température ambiante sont installés, le SMART 4000 les contrôle à l'aide de la moyenne des
mesures de température et d'humidité de tous les capteurs. Sinon, si l'installation est exécutée
selon l'option 7 du menu Installer, il est possible de sélectionner High Heating (température de
chauffage élevée) et Low Cooling (température de climatisation basse) en utilisant plusieurs
capteurs.
REMARQUE :
il est possible d'alimenter le capteur à quatre fils localement depuis une
alimentation 12 V CC et de brancher le thermostat au capteur à l'aide des
bornes 2 et 3.
Capteur à quatre fils
Câblage de borne auxiliaire
Le thermostat comporte deux bornes d'entrée numériques prévues pour permettre à un signal
numérique (ON/OFF) de neutraliser ou compléter les diverses fonctions du thermostat. Il est
possible de sélectionner diverses fonctions prédéfinies pour chacune des entrées ou pour les
deux. L'option 15 du menu Installer donne le détail de ces fonctions.
Si les deux entrées sont contradictoires, l'entrée un est
prioritaire. Les entrées d'incendie et de panne ont priorité
sur toutes les autres fonctions, indépendamment de la borne
sur laquelle elles se trouvent.
Configurer les préférences d'installation
Nous avons veillé à ce que le SMART 4000 soit livré prêt à être installé; un certain réglage des
paramètres standards du thermostat devra toutefois être exécuté afin de répondre aux besoins
spécifiques d'un projet.
Le thermostat comporte un menu Installer complet avancé. Ce menu permet de régler les
paramètres de fonctionnement afin que le matériel CVC fonctionne efficacement et sans
danger sous le contrôle du thermostat.
Pour entrer dans le menu Installer, appuyer sur le bouton
SETTINGS. Si le blocage est activé, il faut entrer un PIN (code
NIP) à trois chiffres avant de passer à l'étape suivante. Se
reporter à Fonctionnement – Invite NIP, page 30.
Figure 3
15
Entrée aux.
Commune
ENTER INSTALLER
MENU WILL SHUT DOWN
THE HVAC SYSTEM
BACK
BASIC ADVANCED
