Le SMART 4000 peut contrôler les soupapes de chauffage et/ou de climatisation par le biais
d'un signal 0 ou 2 à 10 V. L'intervalle des soupapes peut également être réglé individuellement.
La soupape de chauffage peut être complètement ouverte (à 10 V) à 3°C (5°F) du point de
consigne tandis que la soupape de climatisation peut être réglée pour être complètement
ouverte (à 10 V) à 1°C (2°F) du point de consigne.
Le thermostat commute également les relais de chauffage et de climatisation en mode Valve.
Ceci permet au thermostat de contrôler également une pompe à circulation d'eau ou tout autre
dispositif de chauffage ou de climatisation lorsque c'est nécessaire.
Il faut assigner les sorties 0 à 10 V à la fonction de soupape en sélectionnant le mode chauffage
ou climatisation pour la sortie 0 à 10 V du thermostat. Voir l'option 18 pour paramétrer la sortie
0 à 10 V.
Minuterie de fonctionnement en dehors des heures normales
Le thermostat comporte une minuterie d'arrêt automatique qu'il est possible d'utiliser de
diverses manières, en général comme minuterie de fonctionnement
SMART-R-02
en dehors des heures normales. Elle peut également être utilisée en

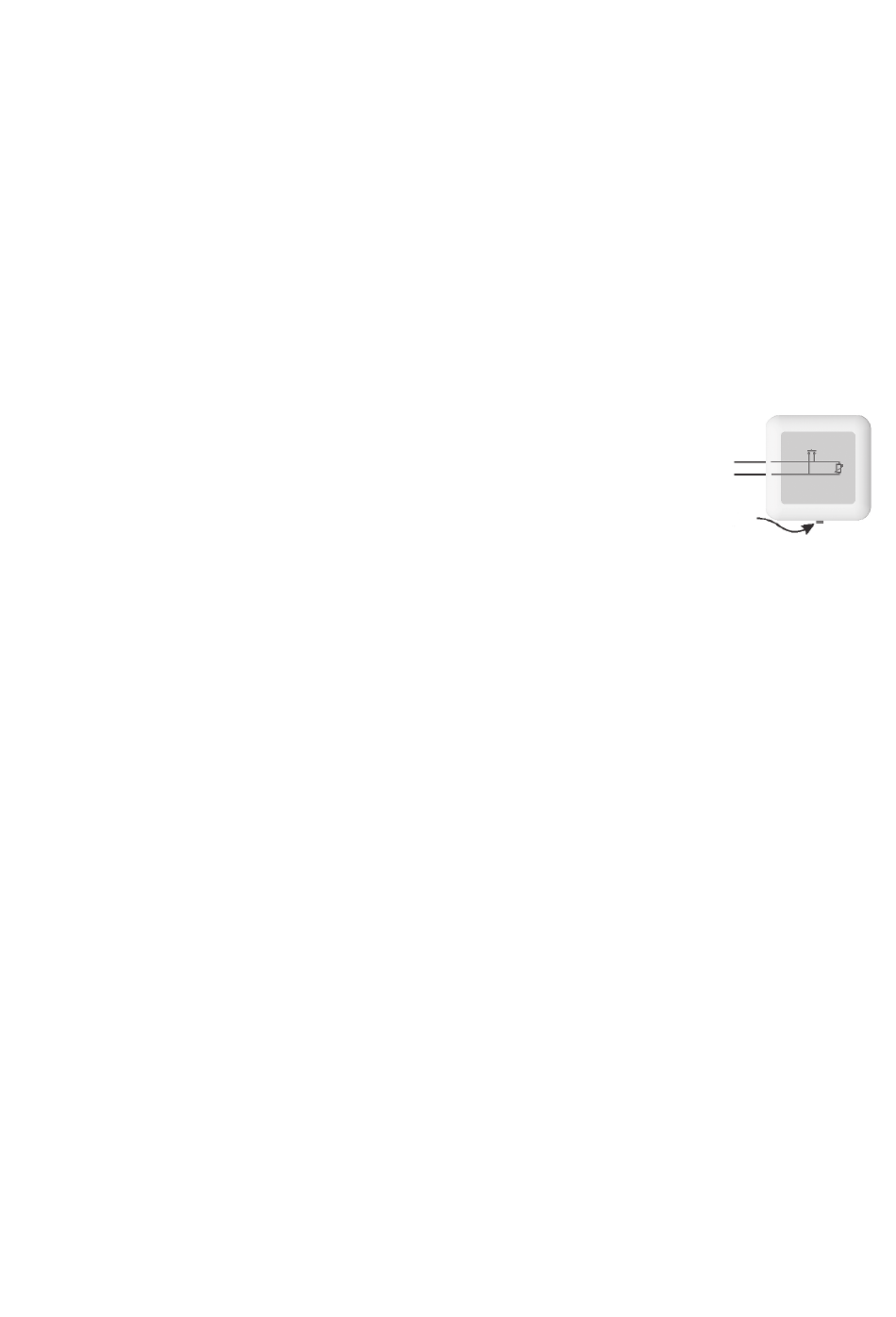

mode manuel comme minuterie d'arrêt automatique. Placer un bouton-
Temp. amb.
Com
poussoir à rappel (type bouton de sonnette) normalement ouvert sur la
borne d'entrée du capteur de température ambiante du thermostat pour
Déclenchement en
dehors des heures
activer ou désactiver cette minuterie.
normales
Une logique anti-rebondissement est intégrée à celle du thermostat de sorte qu'appuyer une
ou plusieurs fois sur le bouton (dans un délai de 10 secondes) est considéré par le thermostat
comme une commande unique de démarrage (ou d'arrêt) de la minuterie de fonctionnement
en dehors des heures normales.
Logique de minuterie de fonctionnement en dehors des heures normales en mode manuel
Si le SMART 4000 est paramétré en mode manuel (voir l'option de programmation 3),
le thermostat démarre et fonctionne pendant la durée programmée sur la minuterie de
fonctionnement en dehors des heures normales, puis s'arrête de nouveau automatiquement.
Voir l'option 6 sur la période de fonctionnement en dehors des heures normales. Ceci
est utile pour les salles de formation par exemple, qui sont utilisées par intermittence.
Démarrer la minuterie manuellement lorsque la salle est utilisée en sachant qu'après le délai
préprogrammé, le thermostat arrêtera le système CVC automatiquement.
Logique de minuterie de fonctionnement en dehors des heures normales en mode programmable
Si le thermostat est programmé sur l'un des modes programmables (voir l'option de
programmation 3), il alternera automatiquement entre les programmes de démarrage et
d'arrêt en fonction des heures préprogrammées. Si durant le programme d'arrêt, le bâtiment
est occupé, il déclenche la minuterie de fonctionnement en dehors des heures normales et les
températures du programme de démarrage sont temporairement utilisées pour la période en
cours de fonctionnement en dehors des heures normales (2 heures par défaut).
Déclencher/annuler la minuterie de fonctionnement en dehors des heures normales
Le capteur de température ambiante du SMART 4000 peut être doté d'un commutateur
normalement ouvert sur tous les contacts. Appuyer sur ce commutateur durant une ou deux
secondes pour court-circuiter temporairement le capteur de température, démarrer ou arrêter
la minuterie de fonctionnement en dehors des heures normales. Le thermostat est également
doté d'une entrée numérique auxiliaire. Placer un commutateur à rappel normalement
ouvert sur cette entrée pour déclencher ou arrêter la minuterie de fonctionnement en
38
