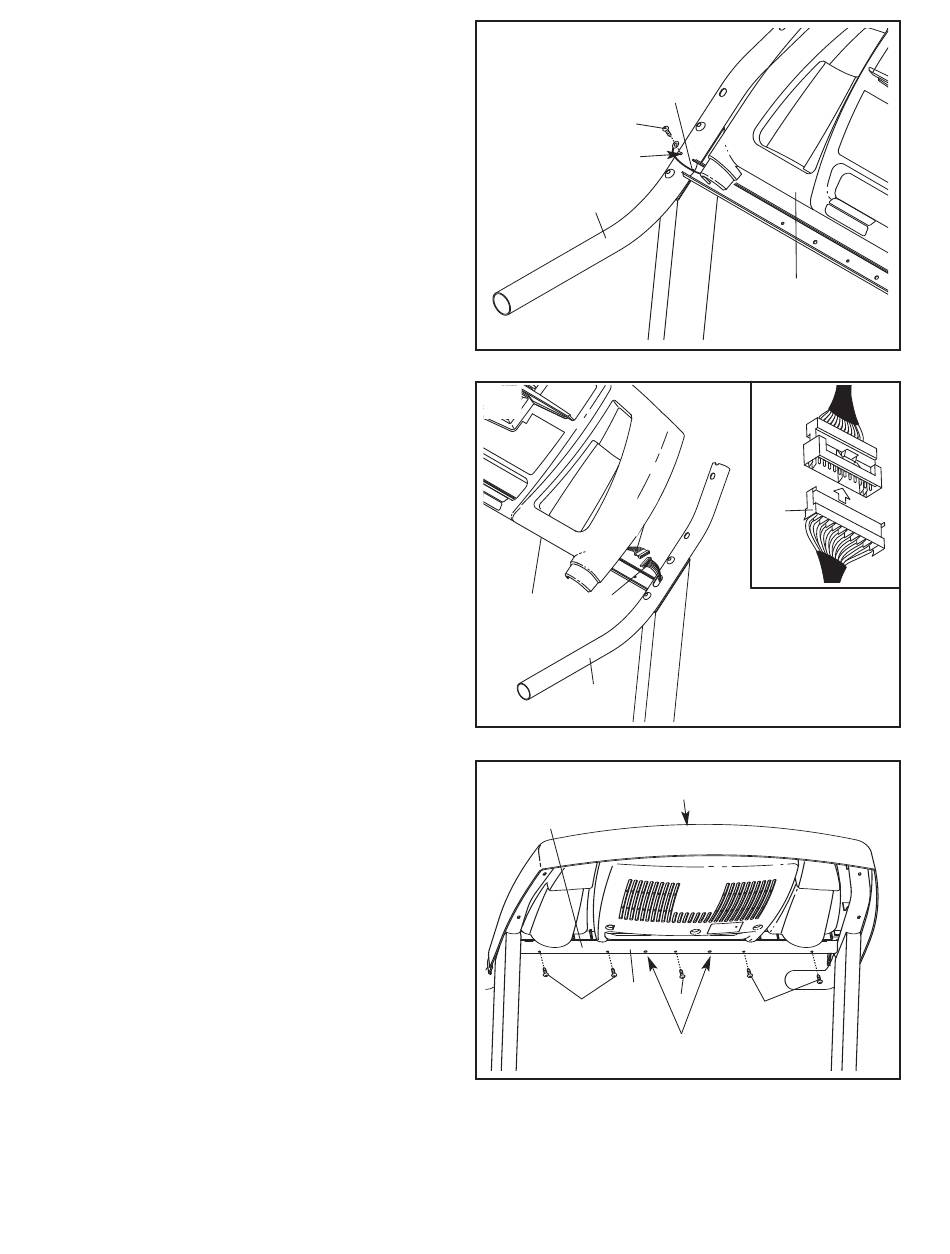

5. Pendant qu'une autre personne supporte la
console près de la Rampe (20), reliez le fil de
mise à terre à l'endroit du trou indiqué dans la
Rampe à l'aide d'une Vis de 1/2" (33).
6. Pendant que la deuxième personne tient toujours
l'assemblage de la console, localisez le groupe-
ment de fils sous l'assemblage de la console.
Branchez le groupement de fils de l'assemblage
de la console sur le Groupement de Fils du
Montant (77). Faites bien attention de bran-
cher les prises correctement (voir le schéma
en encadré) ; les prises devraient glisser faci-
lement les unes dans les autres et s'enclen-
cher. Si les prises ne glissent pas facilement
l'une dans l'autre et ne s'enclenchent pas, tour-
nez une prise et essayez à nouveau. SI LES
PRISES NE SONT PAS BRANCHÉES COR-
RECTEMENT, LA CONSOLE PEUT ÊTRE EN-
DOMMAGÉE QUAND LE COURANT EST
BRANCHÉ. Enfilez ensuite les connecteurs
dans la Rampe (20).
7. Posez la console sur la Rampe (20). Prenez
garde à ne pas pincer l'un ou l'autre des fils.
Assurez-vous que le fil de mise à terre (voir
l'étape 5) et le groupement de fils de la
console (voir l'étape 6) se retrouvent à l'inté-
rieur du canal indiqué.
Serrez à la main cinq Vis (3) à l'intérieur de la
Rampe (20) et de la console. Engagez les cinq
Vis sans toutefois les serrer immédiatement.
N'insérez pas de Vis à l'intérieur des deux
trous indiqués.
5
Fil de
33
Trou
20
6
Fil
Assemblage
77
de la
Console
20
7
Assemblage de la Console
Chaîne
20
3
Aucune Vis
8
Terre
Assemblage
de la Console
77
3
3
