Kerbl PROSTREAM Mode D'emploi
  1. Manuels
  2. Marques
  3. Kerbl Manuels
  4. Équipement pour bétail
  5. PROSTREAM
  6. Mode d'emploi

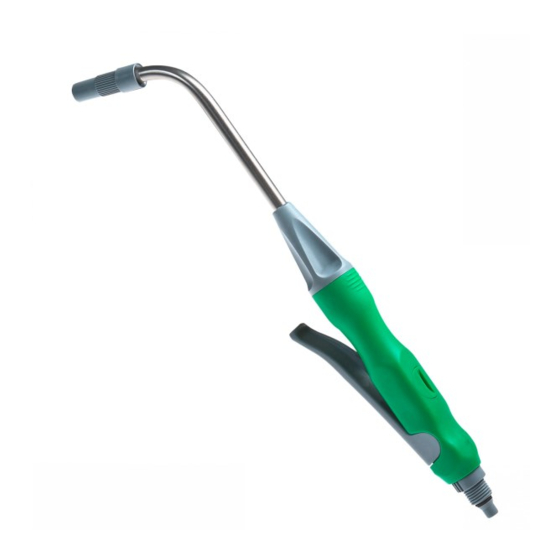

Kerbl PROSTREAM Mode D'emploi
