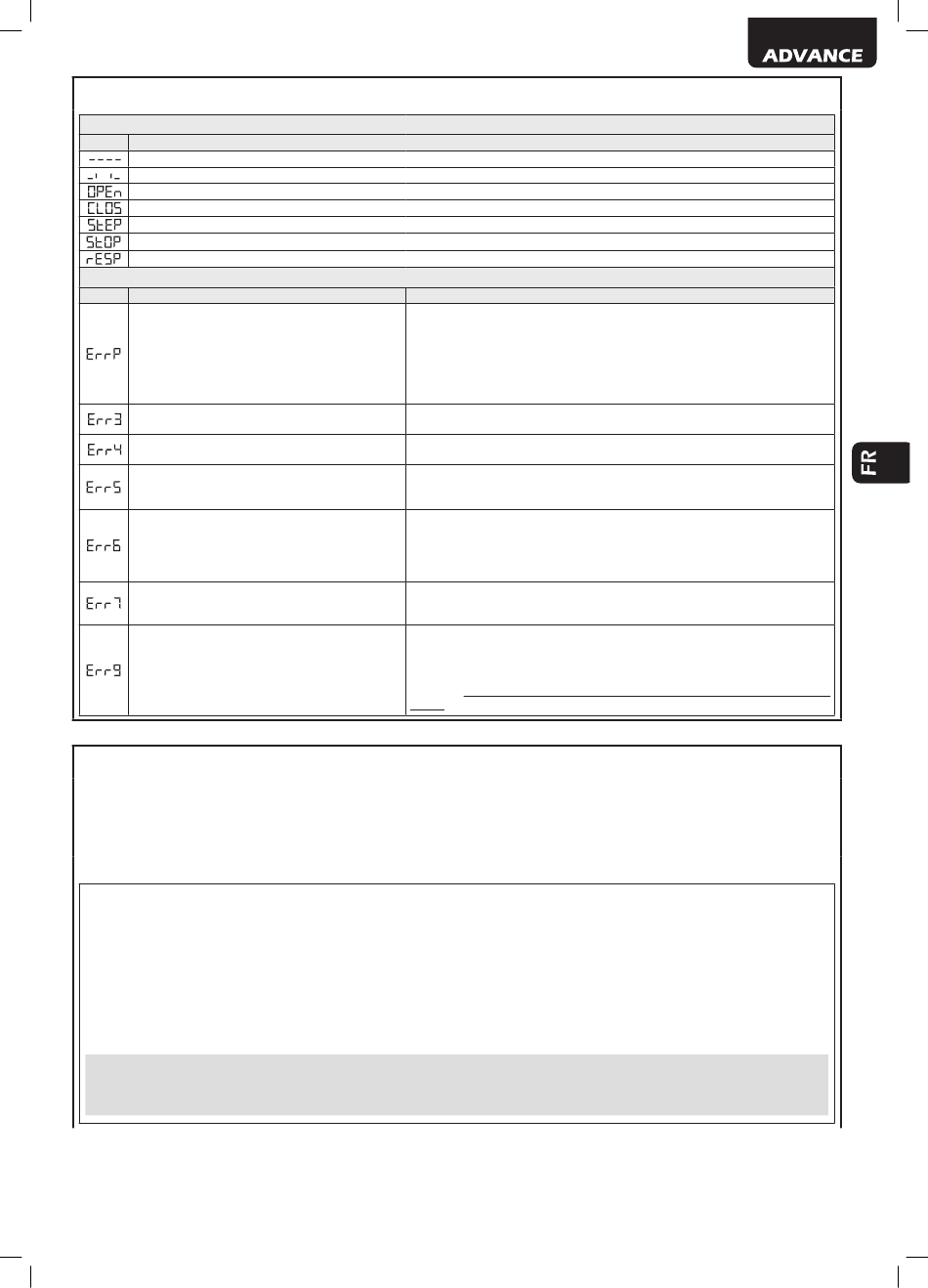

9 MESSAGES AFFICHÉS SUR LE DISPLAY
Mess.
Portail fermé
Portail ouvert
Ouverture en course
Fermeture en course
L'armoire attend une commande après une impulsion de start, en mode de fonctionnement pas-à-pas
L'entrée stop est intervenue ou un obstacle a été détecté avec durée d'inversion limitée (P055 > 0 ou P056 > 0)
Réinitialisation de la position en cours: une recherche de la position de butée en fermeture (en vitesse lente) a commencé
Mess.
Description
Erreur de position: La procédure de réinitialisation de la
position n'est pas réussie. L'armoire de commande est
en attente de commandes.
Photocellules et/ou dispositifs de sécurité extérieurs
activés ou en panne.
Possible panne dû au circuit de puissance de l'armoire
de commande.
Time-out course moteurs: Le /les moteur/s a/ont
dépassé le temps de travail massimale (4min) sans
s'arrêter jamais.
Time-out détection d'obstacles: Avec le dispositif anti-
écrasement désactivé, la présence d'un obstacle qui
empêche le mouvement de plus de 10 secondes a été
quand même détectée.
Mouvement des moteurs non relevé.
Communication avec carte de mémoire externe (NET_
EXP aussi) absente/interrompue.
10 MISE EN SERVICE
La phase de mise en service est très importante afin d'assurer la sécurité maximale de l'installation,la conformité aux normes et régle-
ments, en particulier la norme EN12445 qui établit les méthodes d'essais pour la vérification des systèmes d'automatisations de portails.
DEA System vous rappelle que toute opération d'installation, de maintenance, de nettoyage ou de réparation de toute l'installation doit
être exécutée exclusivement par du personnel qualifié qui doit être responsable de tous les tests requis par le risque présent;
10.1 Essai d'installation
L'essai est une opération essentielle afin de vérifier la correcte installation du système. DEA System résume le fonctionnement cor-
rect de toute l'automatisation en 4 phases très simples:
• Assurez-vous que vous vous référez strictement tel que décrit au paragraphe 2 "RÉCAPITULATIF DES AVERTISSEMENTS";
• Effectuer des essais d'ouverture et de fermeture de la porte en vérifiant que le mouvement corresponde à celui attendu. À ce sujet,
nous recommandons d'effectuer différents essais afin d'évaluer la fluidité du mouvement de la porte et détecter tout éventuel défaut
de montage ou de réglage;
• Vérifiez que tous les dispositifs de sécurités connectés fonctionnent correctement;
• Exécutez la mesure de la force d'impact prévue par la norme EN12445 afin de trouver la régulation qui assure le respect des limites
prévues par la norme EN 12453.
ATTENTION L'utilisation de pièces de rechanges non indiquées par DEA System et/ou un réassemblage incorrect peut être potentiel-
lement dangereux pour les personnes, les animaux et les choses. De plus, cela peut provoquer des dysfonctionnements. Par consé-
quent, utilisez toujours les pièces indiquées par DEA System et suivez les instructions données pour l'assemblage.
MESSAGES D'ÉTAT
Description
MESSAGES D'ERREUR
Solutions possibles
- Assurez-vous qu'il n'ya pas de frictions spécifiques et/ou des obstacles pendant la
course;
- Donnez une impulsion de START pour initialiser la manœuvre de configuration de la
position;
- Vérifiez que l'opération se termine correctement, en aidant manuellement, si néces-
saire, la course de la/des porte/s;
- Si nécessaire ajustez les valeurs de force et vitesse du/des moteur/s.
Vérifiez le bon fonctionnement de tous les dispositifs de sécurité et/ou des photocel-
lules installées.
Débranchez et branchez le courant. Donnez un ordre d'ouverture, si la signalisation se
répète, remplacez l'armoire de commande.
- Donnez une impulsion de START pour initialiser la manœuvre de configuration de la
position;
- Vérifiez que l'opération se termine correctement.
- Assurez-vous qu'il n'ya pas de frictions spécifiques et / ou des obstacles pendant la
course;
- Donnez une impulsion de START pour initialiser la manœuvre de configuration de la
position;
- Vérifiez que l'opération est terminée avec succès.
Vérifiez le bon branchement des moteurs et leurs encodeurs;
Si la signalisation se répète, remplacez l'armoire de commande.
- Vérifier que le câble de branchement de la carte de mémoire externe soit correcte-
ment branché.
- Lorsque un transfert de données (DOWNLOAD/UPLOAD) est en cours, vérifier qu'il ne
soit pas interrompu (par exemple en débranchant la carte avant la fin du transfert).
Attention: l'interruption d'un UPLOAD causera un RESET totale de la centrale de com-
mande.
49
