Pièces De L'rip-Cut™ (Kma2685); Assemblage - Kreg Rip-Cut KMA2685 Guide D'utilisation

A
B
C
D
E
F
G
Avertissement :
Cet article peut vous exposer à des produits chimiques, notamment à l'acrylonitrile et à d'autres produits chimiques
reconnus par l'État de la Californie comme étant la cause de cancers et de problèmes liés aux fonctions reproductrices. Pour plus de
renseignements, rendez-vous au www.P65Warnings.ca.gov.
Étape 1 : raccordez le guide de rebord au rail
B
Utilisation de la main droite
Étape 2 : positionnez la bande de remplissage
G
E
Composants du Rip-Cut

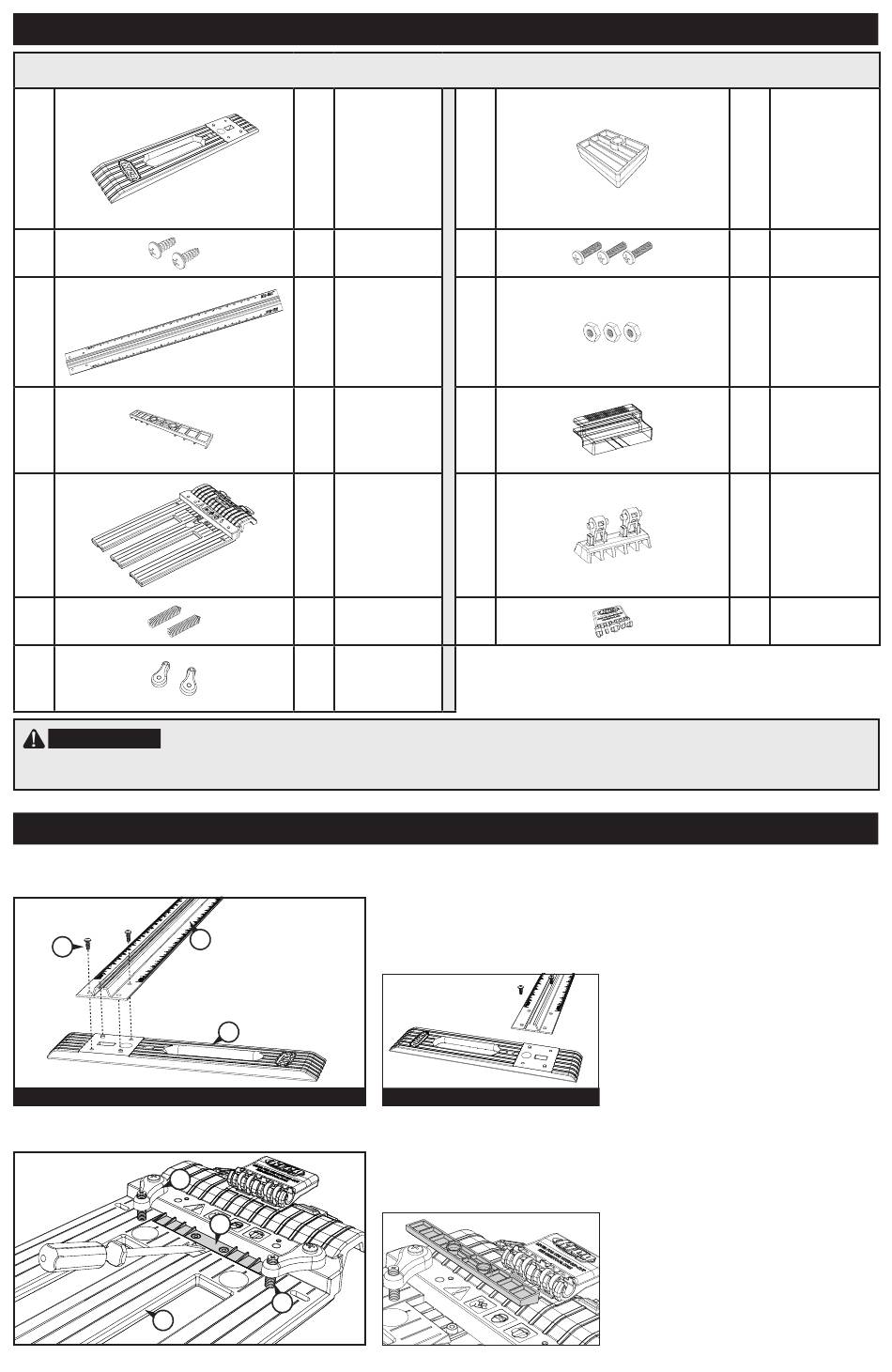

Pièces de l'Rip-Cut™ (KMA2685)
Guide de
1
rebord
Vis auto-
2
taraudeuses
1
Rail
Bande de
1
remplissage
1
Chariot
2
Vis de calage
Pinces de
2 la plaque de
base
C
A
D
F
H
I
J
K
L
M

Assemblage

Retirez le ruban transparent couvrant le renfoncement du guide de rebord (A),
retirez les deux vis autotaraudeuses (B), et utilisez-les pour fixer le guide de
rebord au rail (C). Orientez le guide de rebord pour qu'il puisse être utilisé de la
main gauche ou de la main droite tel qu'il est illustré.
Utilisation de la main gauche
Au moment de l'expédition de l'article, les nervures en angle de la bande
de remplissage (D) du chariot (E) sont orientées vers le haut. Ces nervures
soutiennent une base de scie avec un profil en angle, maintenant ainsi la
1
3
3
1
1
1
base de scie à plat sur le chariot lors du
serrage des vis de calage (F) des pinces
de la plaque de base (G). Pour une
base de scie avec un profil plat, retirez
la bande de remplissage de la cavité du
chariot à l'aide du bout d'un tournevis,
tournez-la afin d'en exposer le côté plat,
puis enfoncez-la dans la cavité.
Butée de
position
Vis à métaux
Écrous
hexagonaux
Curseur
Cale
Poignée
