Assemblage : Guide; Schéma Des Pièces De L'assemblage Du Guide - Kreg KMS7102 Guide D'utilisation

(1) ruban à mesurer autoadhésif gradué de
droite à gauche de 121,92 cm
FT4047
(1) profilé du guide
KMS7702
(6) glissières
FT4055

Assemblage : guide

(2) boulons à tête
hexagonale de ¼-20 × 1 po
FT4139
(1) boulon à tête hexagonale de ¼-20 × 1¼ po
FT4059
(1) rondelle en laiton de ¼ po
DK1504
(1) écrou hexagonal de ¼ × 20 po
DK1510
Installation des glissières de guide
Poussez les quatre glissières en plastique dans la rainure au fond du
guide en en plaçant une à environ 2,54 cm de chaque extrémité et les
deux autres à intervalles réguliers.

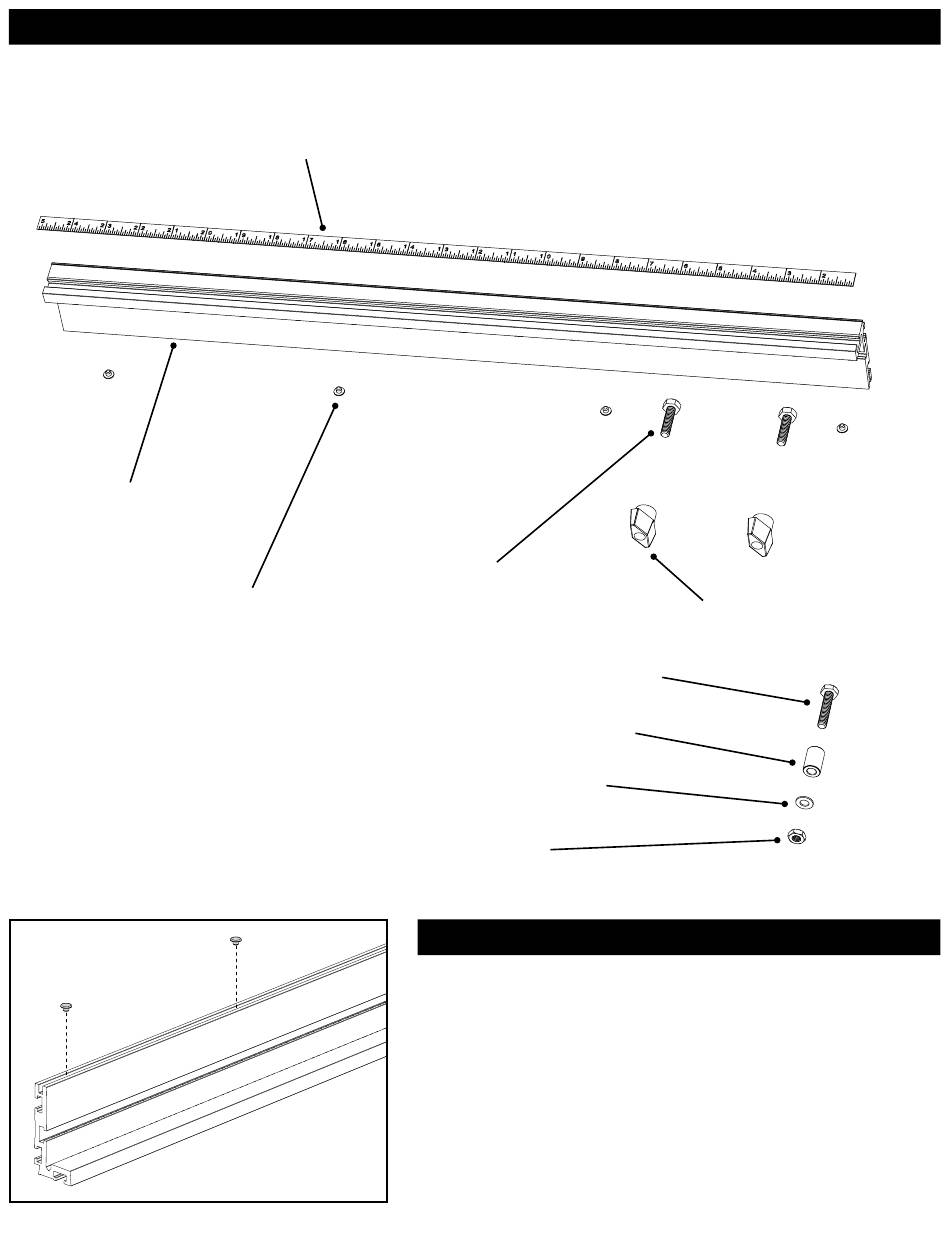

Schéma des pièces
de l'assemblage du guide
(1) butée de guide
FT4203
(2) boutons en T
DK1313
