CHOIX DU LIEU D'INSTALLATION
Caractéristiques du lieu d'installation
Les appareils doivent être installés dans des locaux appro-
priés, ayant une température maximale de 25 °C et un taux
d'humidité maximum de 60% ; les locaux doivent répondre
aux normes de sécurité en vigueur dans le pays d'installation
de l'appareil (interrupteur de protection et disjoncteur, ins-
tallation de mise à la terre, équipotentiel, etc.). Les appareils
ne sont pas adaptés à l'installation en plein air ni à l'expo-
sition aux agents atmosphériques et aux intempéries. Les
appareils peuvent être montés sur des meubles fabriqués
avec des matériaux résistants à la chaleur.Une table de cuis-
son encastrée au ras du plan de travail n'est adaptée qu'aux
bases en pierre naturelle (granit, marbre), bois massif et
carrelées. Pour les plans de travail dans d'autres matériaux,
demander au fabricant s'ils sont adaptés à l'encastrement
de tables de cuisson au ras du plan de travail.
Les locaux d'installation doivent disposer d'un
système de renouvellement d'air continu pour permettre
l'arrivée constante de l'air nécessaire à la combustion du gaz,
selon les dispositions prévues par les normes en vigueur UNI
– CIG 7129 et 7131.
Des ouvertures d'une section d'au moins
100 cm
2
doivent être réalisées près du sol et de manière à ne
pouvoir être obstruées ni de l'intérieur ni de l'extérieur
Toute autre forme de ventilation doit nécessairement répondre
aux dispositions prévues par la norme UNI – CIG 7129.
Évacuation des fumées
Les appareils à gaz doivent évacuer les produits de com-
bustion directement à l'extérieur à travers des conduits
de fumée, moyennant des hottes d'aspiration ou des
électroventilateurs (UNI – CIG 7129)
permettre un renouvellement d'air par heure d'au moins 3
fois le volume du local. Nous rappelons que le volume d'air
nécessaire à la combustion est de 2 m
débit calorifique nominal (se référer à la plaque de matricule
pour le débit calorifique total).

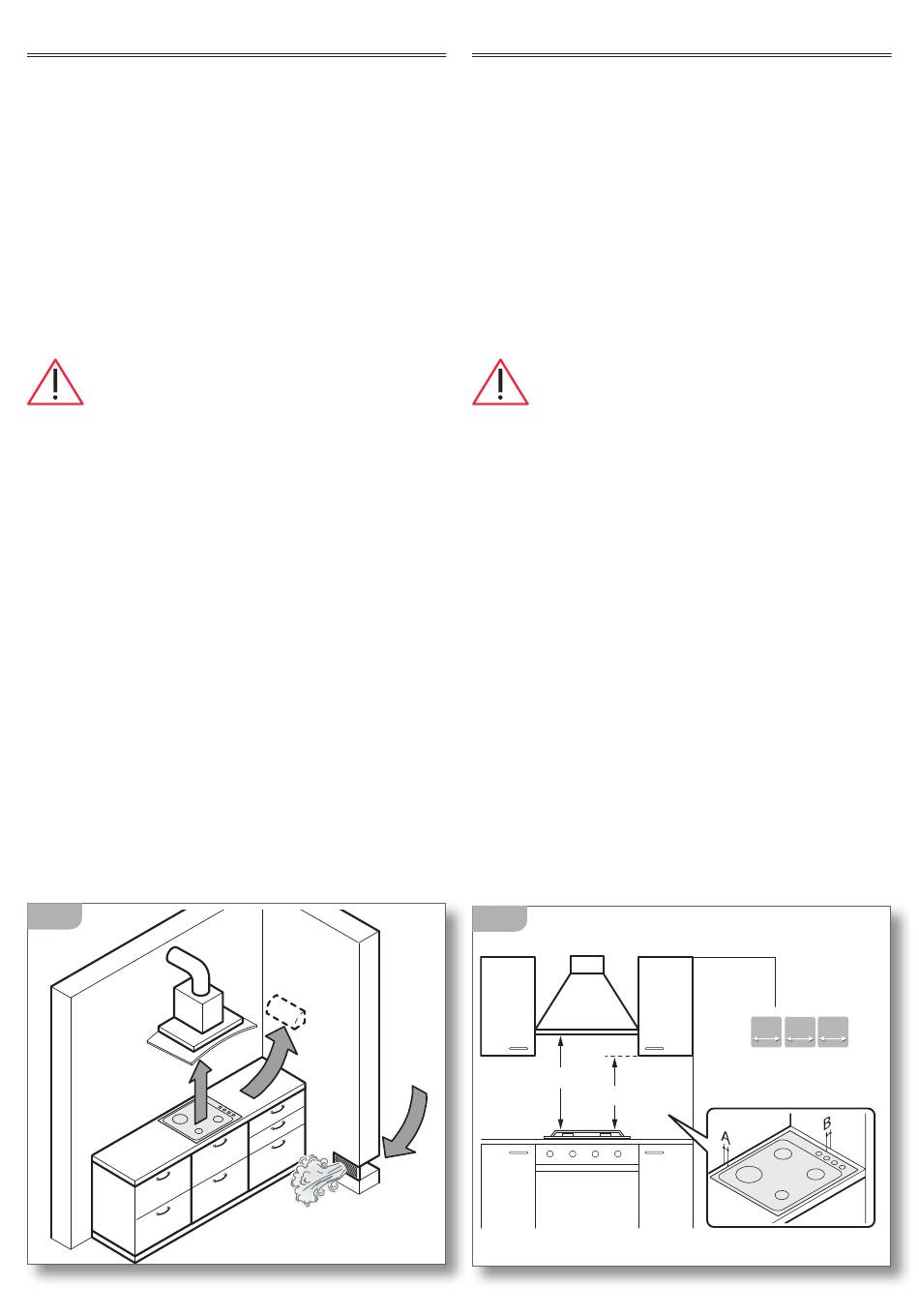

Distance par rapport au mur postérieur et aux murs latéraux
Les appareils doivent être installés en respectant certaines
distances par rapport aux murs
REMARQUE : Si une hotte est installée sur la table de cuis-
son, consulter les instructions de montage de la hotte pour
connaître la distance correcte à respecter.
2
A I R
(fig. 2)
de débit tel à
3
/h pour chaque kW de
(fig.
3).
A I R
INSTALLATION SITE CHOICE
Installation site characteristics
The appliances must be placed in suitable interior locations with
a maximum temperature of 25°C and maximum humidity of
60%; the locations must satisfy the safety standards in force in
the country of use (protective isolating switch, earthing system,
equipotential system, etc.). The appliances are not designed
for outdoor use, to be exposed to the elements or bad weather
conditions. Appliances may be assembled onto units made of
heat-resistant materials .
A built-in hob, flush with the worktop, is only suitable with
natural stone (granite, marble), solid wood and tiled bases.
In the instance of bases made from other materials, please ask
the manufacturer whether they are suitable for flush hobs.
Installation locations must have continuous air
exchange to provide the air flow necessary for gas combustion
as specified in the standards in force UNI – CIG 7129 and 7131.
Openings with an area of at least 100 cm
in such a way so that they cannot be obstructed from neither the
inside or the outside and they must be positioned in proximity
(fig. 2).
to the ground
(figure
accordance with specifications in the standard UNI – CIG 7129.
Fume discharge outlet
Gas appliances must release the combustion emissions directly
outside via flues, either by using extractor hoods or electric fans
(UNI – CIG 7129)
hourly air exchange at least 3 times the location volume. It
is to be noted that 2m
nominal thermal capacity (consult the data plate for total
thermal capacity).
Distance from side and back walls
The appliances must be kept at a specified distance from walls
(figure
3).
NOTE:
If installing a range hood above the hob be sure
to follow the hood assembly instructions and the correct
mounting height contained therein.
3
A I R
min. 65 cm
8
8
2
2). Every other ventilation type must be in
(figure 2)
with sufficient power to guarantee
3
/h of air is necessary for every kW of
min. 45 cm
must be constructed
60
90
60
80
90
80
A= 5 cm
B= 5 cm
