Positionneur numérique DVC7K-H
Mai 2024
Table1. Configurationsélectriquesetpneumatiques
Impérial
Métrique
Métrique/Impérial

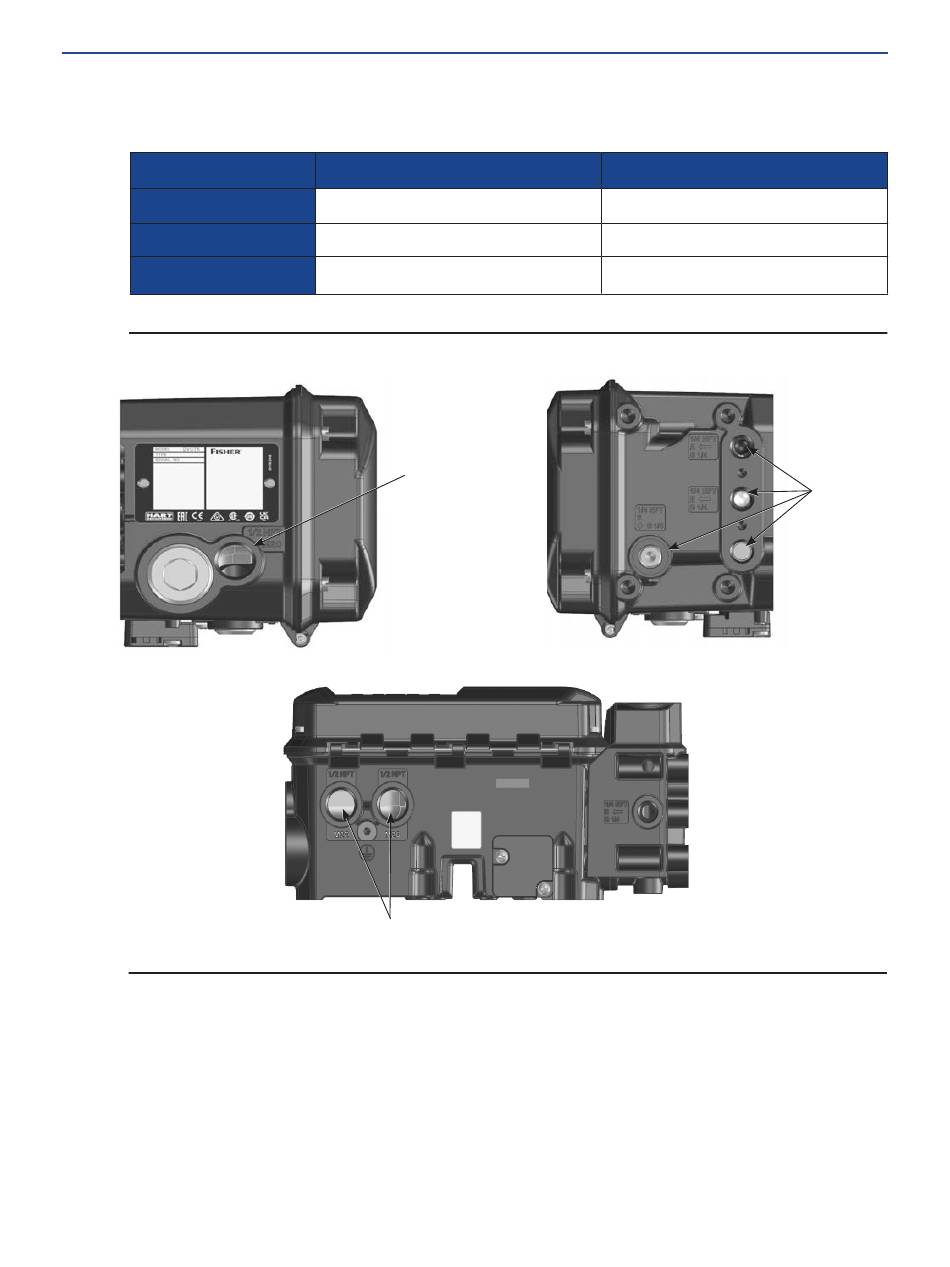

Figure2. Configurationélectriqueetpneumatique
3.2 Montagedelavanne/del'actionneur
Si le positionneur numérique a été commandé en tant qu' é lément d'un ensemble de vanne de
régulation, il est monté sur l' a ctionneur et étalonné en usine. Si le positionneur numérique a été
acheté séparément, un kit de montage est nécessaire. Les procédures suivantes sont des lignes
directrices générales. Se reporter aux instructions jointes au kit de montage pour des informations
détaillées sur le montage du positionneur numérique sur un modèle d' a ctionneur spécifique.
4
Filetage d'entrée de câble électrique
NPT 1/2
M20
M20
ENTRÉE DE CÂBLE
ÉLECTRIQUE
GAUCHE
ENTRÉE DE CÂBLE ÉLECTRIQUE
INFÉRIEURE GAUCHE ET DROITE
Guide de démarrage rapide
D104766X0FR
Tailledel'orificepneumatique
NPT 1/4
G1/4
NPT 1/4
ENTRÉES
DE
CONDUITES
PNEUMA-
TIQUES
