Positionneur numérique DVC7K-H
Mai 2024
1. Serrer les attaches et retirer le gabarit d'alignement.
REMARQUE
À l'aide d'une clé hexagonale plate, serrer les fixations de l'aimant à un couple de
2,37 N•m / 21 lbf•in. pour des vis de 4 mm serrés à 5,08 N•m / 45 lbf•in. pour des vis de 5 mm.
Pour plus de sécurité, tout particulièrement en cas de vibrations, du frein-filet bleu (force
moyenne) peut être appliqué sur les attaches.
2. Retirer le bouchon (R1/8) de l' a rrière du boîtier du DVC7K comme illustré dans la Figure 9. Cet
orifice de sortie pneumatique du DVC7K s' a ligne avec l' o rifice pneumatique intégré de l' a ctionneur.

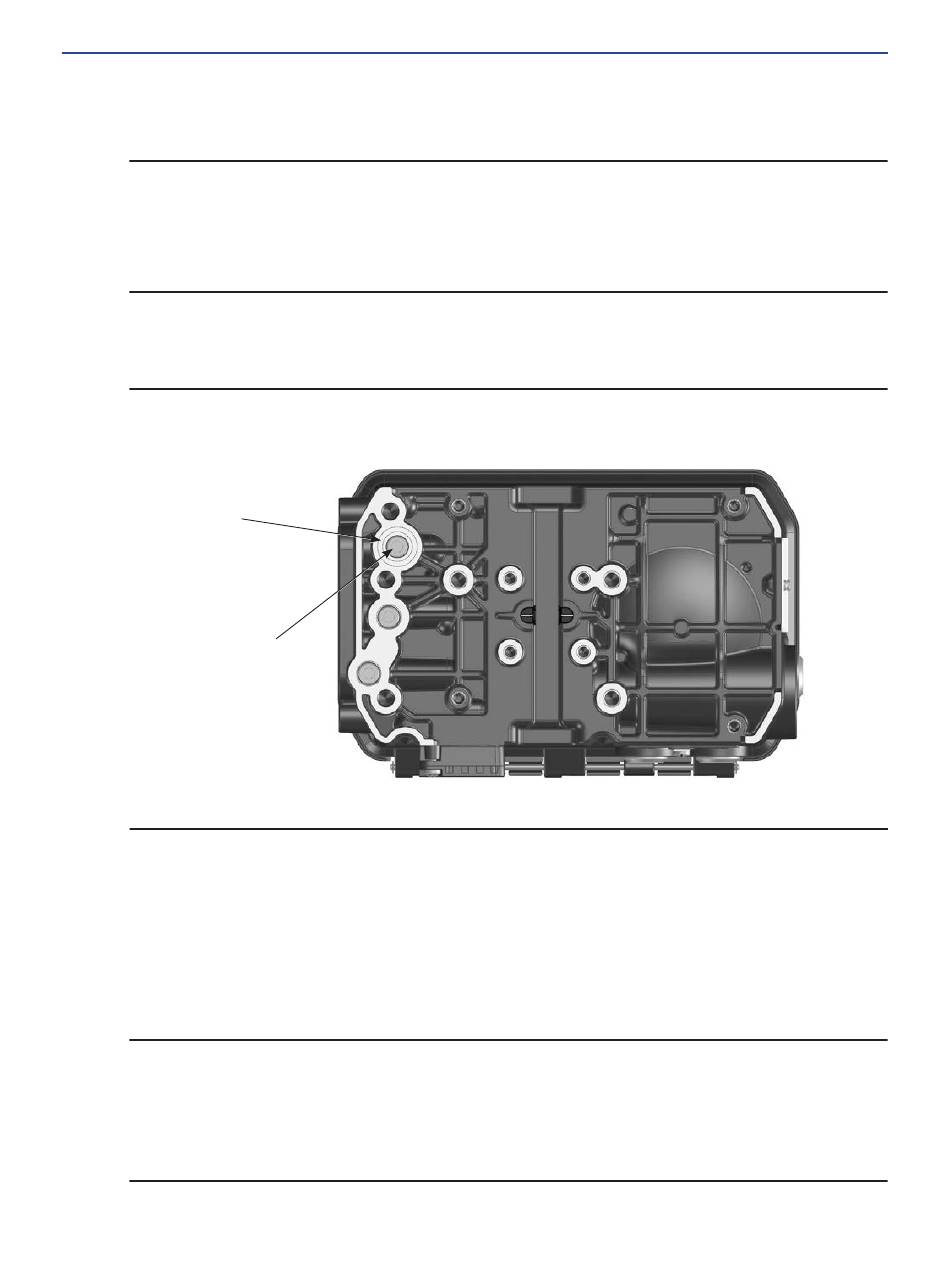

Figure9. Orificepneumatiqueintégrédel'actionneur
INSTALLER UN
JOINT TORIQUE
RETIRER LE
BOUCHON R1/8
3. Installer le bouchon (NPT 1/4 ou R1/4, inclus dans le kit de montage) sur l' o rifice de sortie
pneumatique de sortie externe A.
4. Fixer le positionneur numérique sur la plaque de montage de l'actionneur sur le côté doté
de l' o rifice pneumatique ouvert. Veiller à placer un joint torique entre la sortie pneumatique
du positionneur numérique et la plaque de montage de l'actionneur. Aucune ligne
d'impulsion pneumatique n' e st nécessaire car les passages d'air sont internes à l'actionneur.
REMARQUE
À l'aide d'une clé hexagonale de 5 mm, fixer le positionneur numérique sur la plaque
de montage de l'actionneur GX.
À l'aide d'une clé polygonale ou à douilles de 13 mm, fixer le positionneur numérique à la
plaque de montage de l'actionneur 667 calibre 30i-76i.
12
Guide de démarrage rapide
D104766X0FR
