Positionneur numérique DVC7K-H
Mai 2024

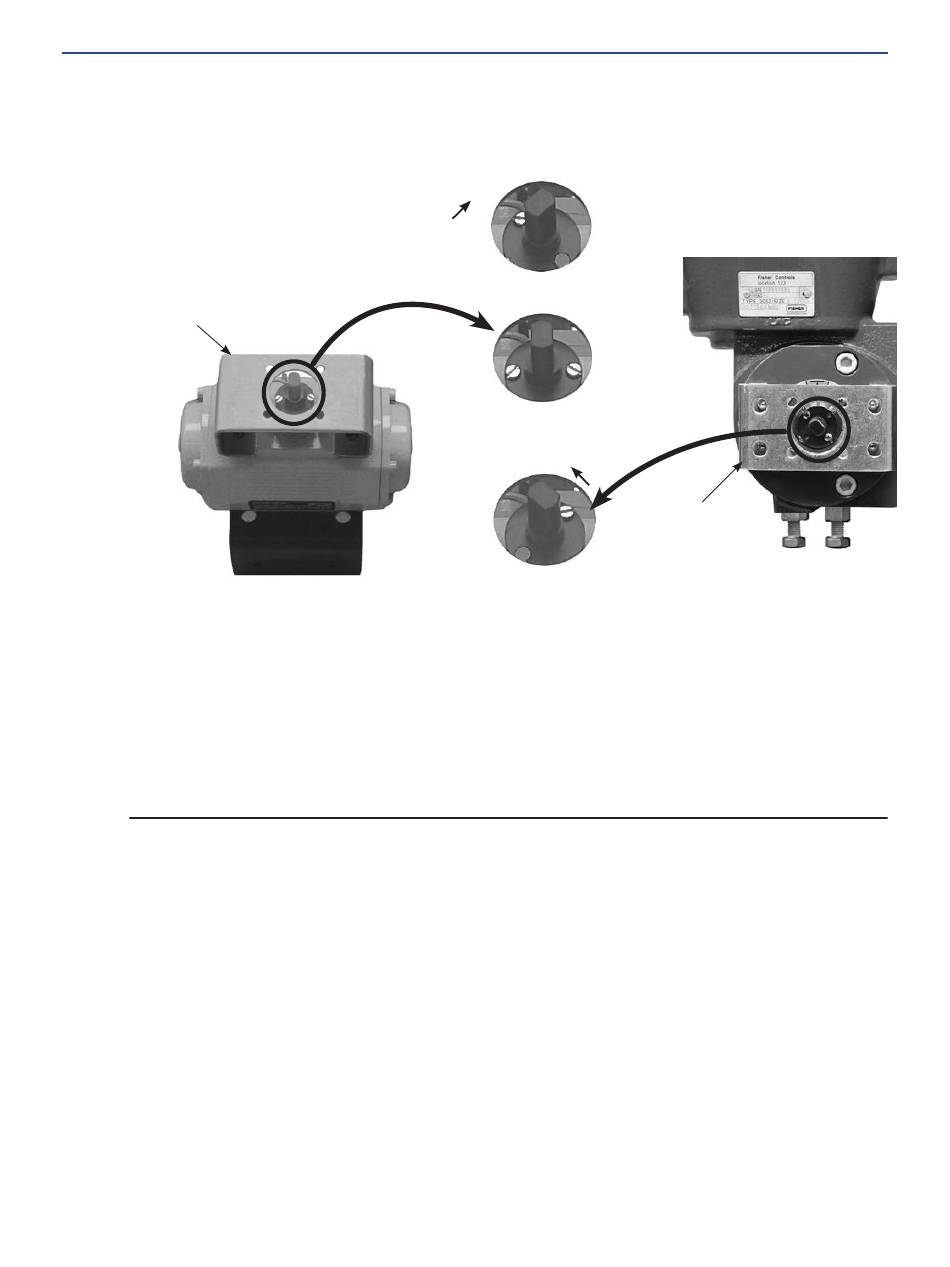

Figure14. Orientation des aimants
SUPPORT DE
MONTAGE
REMARQUES :
1. S I L' A CTIONNEUR EST DÉPLACÉ COMPLÈTEMENT VERS LA DROITE OU DANS LE SENS HORAIRE, FIXER L' A IMANT DE
SORTE QU'IL POINTE VERS LE HAUT À DROITE DE L'INSTRUMENT.
2. S I L' A CTIONNEUR EST DÉPLACÉ COMPLÈTEMENT VERS LA GAUCHE OU DANS LE SENS ANTIHORAIRE, FIXER
L' A IMANT DE SORTE QU'IL POINTE VERS LE HAUT À GAUCHE DE L'INSTRUMENT.
18
Guide de démarrage rapide
(1)
ORIENTATION À UNE EXTRÉMITÉ
DE LA COURSE
ORIENTATION À MI-COURSE (MÉPLATS
PARALLÈLES À LA GLISSIÈRE DU
BOÎTIER DU DVC7K)
(2)
ORIENTATION À L' A UTRE
EXTRÉMITÉ DE LA
COURSE
W8836‐1A
W8836‐1B
D104766X0FR
SUPPORT DE
MONTAGE
