Positionneur numérique DVC7K-H
Mai 2024
REMARQUE
Selon le système de contrôle-commande utilisé, un filtre HART
pour permettre une communication HART. Le filtre HART est un dispositif passif inséré dans
le câblage de terrain en provenance de la boucle HART. Le filtre est généralement installé à
proximité des bornes de câblage in-situ des E/S du système de commande. Il vise à isoler
efficacement la sortie du système de commande des signaux de communication HART
modulés et à augmenter l'impédance du système de commande afin de permettre une
communication HART. Pour plus d'informations sur la description et l'utilisation du filtre HART,
se référer au manuel d'instructions du filtre HART HF340 (D102796X012). Pour déterminer si le
système requiert un filtre HART, se référer au manuel d'instructions du DVC7K (D104767X012)
ou contacter un
6. Si le positionneur numérique est antidéflagrant (ExD), visser le capuchon du bornier jusqu' à
ce qu'il ne reste plus d' e space, puis serrer la vis de blocage (dans le sens horaire).
7. Fermer le couvercle avant et serrer les quatre vis.
8. Pour les applications nécessitant un transmetteur de position ou un commutateur tout-ou-
rien, continuer ci-dessous. Si un adaptateur THUM est requis, passer à la page 32. Sinon,
passer à la Section 7, Configurer le positionneur numérique page 35.
5.1 O ptionsd'E/S :transmetteurdepositionet
deux commutateurs tout-ou-rien
Si l'appareil de communication HART du DVC7K a été acheté avec des options d'E/S, l'appareil
est équipé d'un circuit de sortie en option pour un transmetteur de position 4 à 20 mA et
de deux contacteurs à contact sec à semi-conducteurs pouvant être configurés en tant que
contacteurs de fin de course ou d'alerte. Le contacteur 1 est un circuit normalement ouvert
et le contacteur 2 est un circuit normalement fermé. Les circuits de sortie doivent être activés
à l'aide d'un outil d'interface utilisateur ou de l'interface utilisateur locale (LUI).

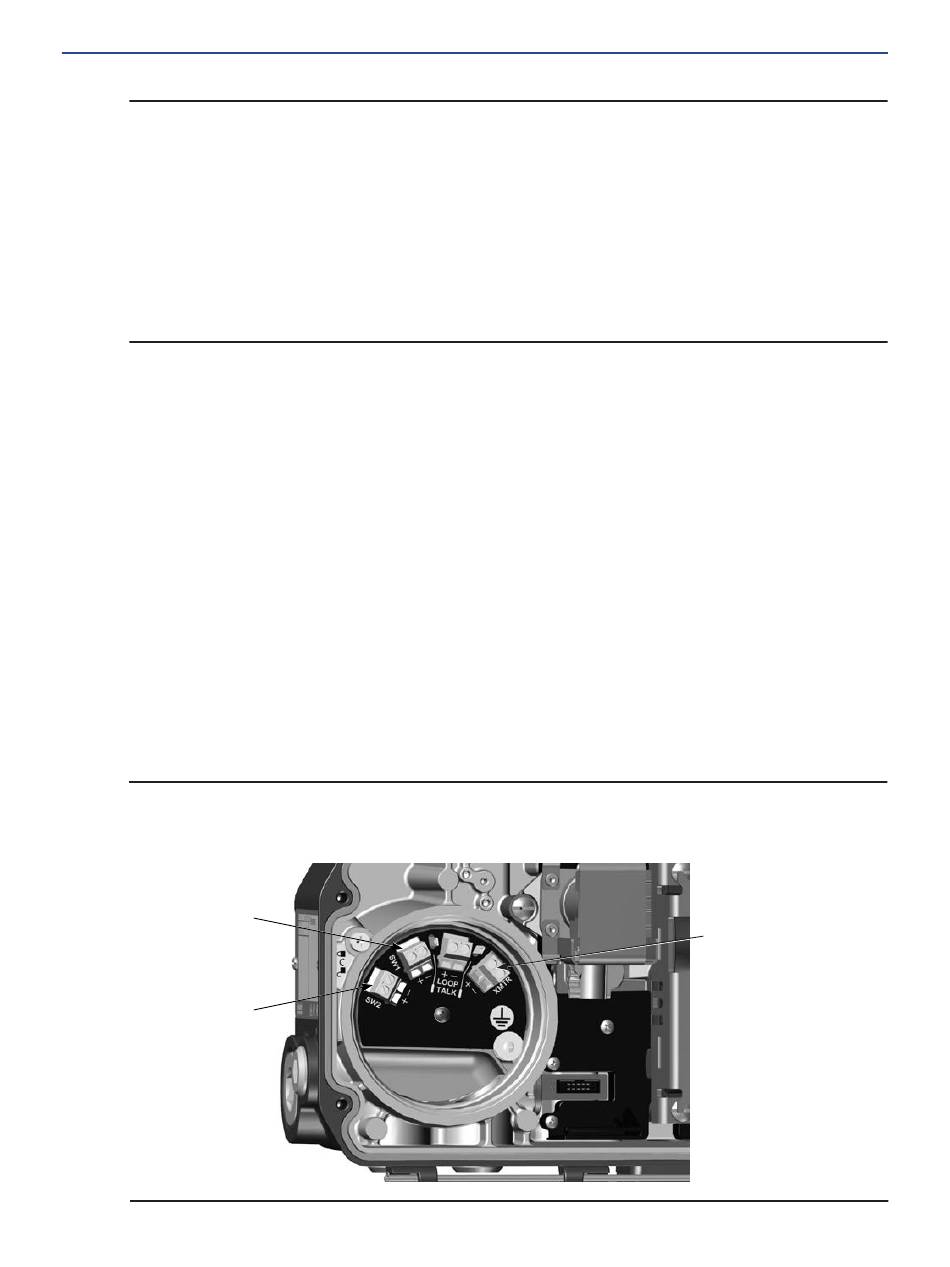

Figure25. O ptionsd'E/S :transmetteurdepositionde4à20 mAetdeuxcontacteur
à contact secàsemi-conducteurs
CONTACTEUR 1
CIRCUIT DE
SORTIE
CONTACTEUR 2
CIRCUIT DE
SORTIE
30
bureau commercial
Emerson.
Guide de démarrage rapide
D104766X0FR
®
HF340 peut être nécessaire
TRANSMETTEUR DE
POSITION
CIRCUIT DE SORTIE
