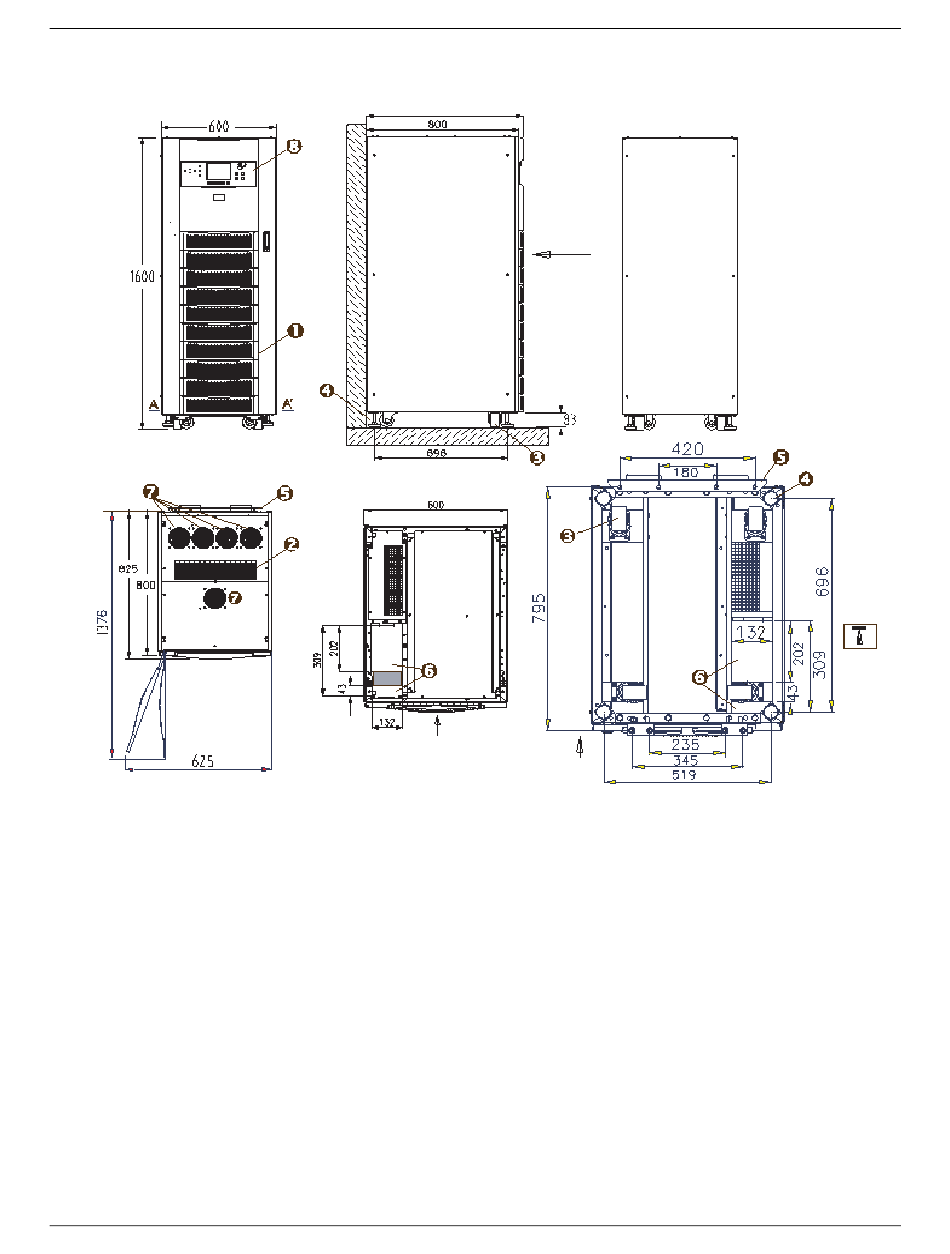

Schéma 41 Disposition générale – ASI de 30-40 kVA
825
AVANT
VUE ARRIÈRE
VUE F R ONTALE
VUE LATÉ RALE
VUE DU H A UT
VUE DU BAS
SECTION A A'
AVANT
AVANT
1) Grille d'admission d'air
2) Grille d'échappement d'air
3) Roulettes de manœuvre
4) Pieds réglables de fixation
5) Ancrage séismique (option)
6) Entrée de câble
7) Ventilateurs
8) Panneau de commande de
l'opérateur et affichage
Toutes les dimensions sont en mm
