3.0 I
NSTALLATION DE L
3.1 Généralités
L'installation d'une configuration de l'ASI multi-modules doit suivre les procédures d'installation d'un
module ASI unique en suivant les instructions supplémentaires de ce chapitre.
En plus du bouton-poussoir de l'EPO local sur le panneau frontal du module de l'ASI (qui arrête tout
fonctionnement de ce module), l'ASI supporte également l'arrêt d'urgence à distance afin de permettre
la mise hors service multi-modules simultanée.
REMARQUES
1. Le commutateur d'alimentation d'urgence à distance doit être hors tension et placé en
position "Ouverture normale" ou "Fermeture normale".
2. La tension fournie à l'ouverture est de 12 V c.c., < 20 mA
3. L'arrêt d'urgence externe doit être effectué avec un second ensemble de contacts pouvant être
employé pour déclencher le réseau entrant ou les disjoncteurs d'alimentation en bypass fournis
par les autres et adaptés aux unités de déclenchement à distance.
4. EPO fermée normalement - X2 : 1&2, ces bornes sont fournies montées en usine sur le
tableau de surveillance.

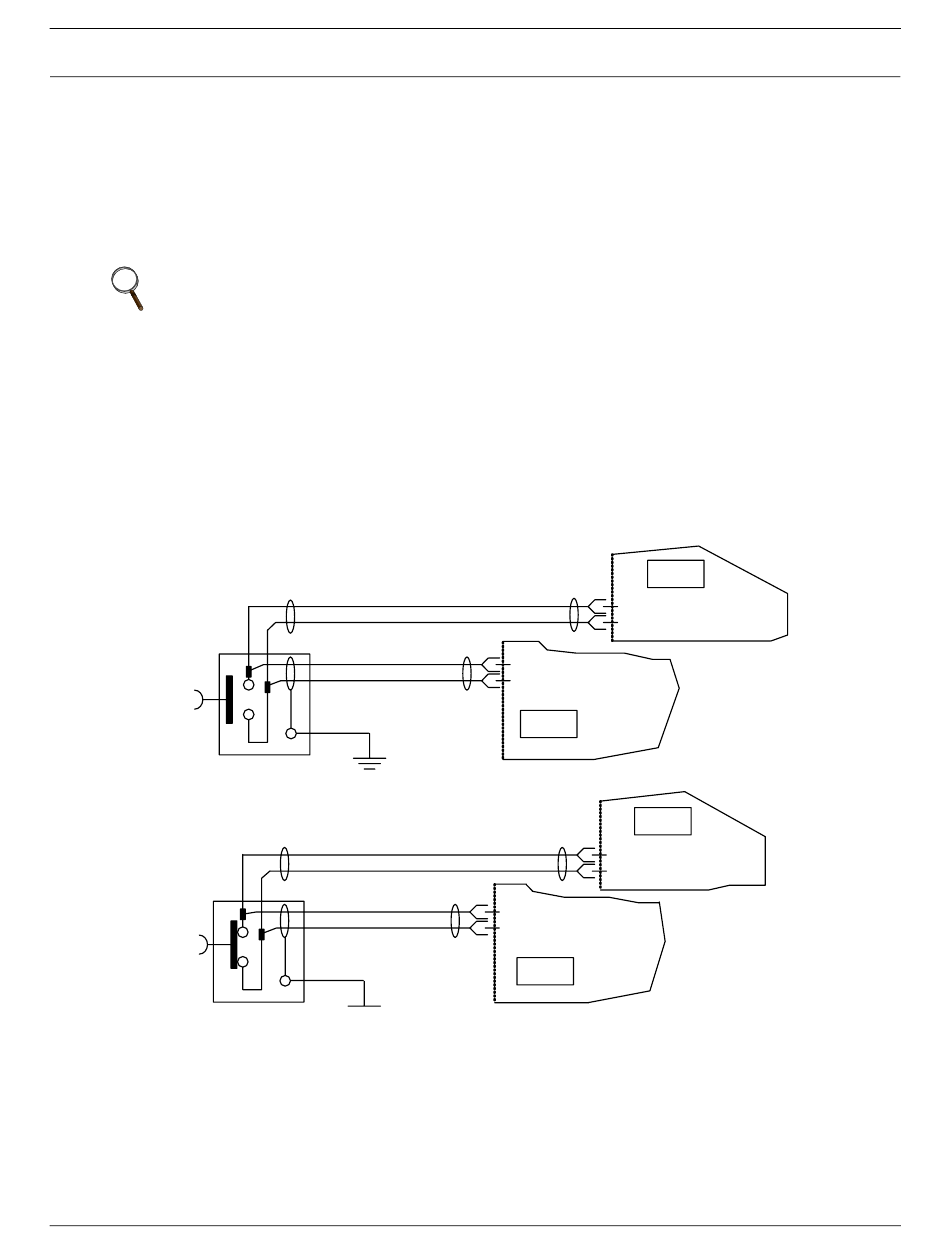

Schéma 28 Connexion de mise hors tension d'urgence
'ASI -
MULTI MODULES
EPO
X2:3
X2:4
X2:3 Tableau
de surveillance
X2:4
ASI1
X2:1
X2:2
X2:1
Tableau
X2:2
de surveillance
ASI1
47

Installation de l'ASI multi-modules

ASI2
Tableau
de surveillance
ASI2
Tableau
de surveillance
