Guide d'installation de la caméra IP PTZ
TruVision FW 5.1
Introduction
Ce guide d'installation fournit des informations de base sur le
paramétrage et l'utilisation de la caméra. Pour obtenir des
informations détaillées sur les caméras, consultez le manuel
de configuration.
Présentation du produit
Ce guide d'installation s'applique aux modèles de caméra IP
PTZ TruVision suivants :
TVP-1101
(1,3 MPX, suspendue, 20X, PAL)
TVP-3101
(1,3 MPX, suspendue, 20X, NTSC)
TVP-1102
(1,3 MPX, de surface, 20X, PAL)
TVP-3102
(1,3 MPX, de surface, 20X, NTSC)
TVP-1103
(1,3 MPX, encastrée, 20X, PAL)
TVP-3103
(1,3 MPX, encastrée, 20X, NTSC)
TVP-1104
(2 MPX, suspendue, 20X, PAL)
TVP-3104
(2 MPX, suspendue, 20X, NTSC)
TVP-1105
(2 MPX, de surface, 20X, PAL)
TVP-3105
(2 MPX, de surface, 20X, NTSC)
TVP-1106
(2 MPX, encastrée, 20X, PAL)
TVP-3106
(2 MPX, encastrée, 20X, NTSC)
TVP-1107
(2 MPX, suspendue, 30X, PAL)
TVP-3107
(2 MPX, suspendue, 30X, NTSC)
TVP-1122
(2 MPX, suspendue, 30X, infrarouge, PAL)
TVP-3122
(2 MPX, suspendue, 30X, infrarouge, NTSC)
Avant de commencer
Sortez tous les éléments de l'emballage. Vérifiez que les
articles sont tous inclus et qu'ils ne sont pas endommagés.
La caméra est fournie avec les éléments suivants :
Caméra dôme
Guide d'installation
CD avec manuel de configuration et logiciel Device
Manager
© 2015 United Technologies Corporation. Tous droits réservés.
Interlogix fait partie de UTC Building & Industrial Systems, une unité de United Technologies Corporation. Tous droits réservés.
Environnement d'installation
Tenez compte des facteurs suivants lors de l'installation de
votre caméra :
•
Placez la caméra dans un endroit sûr.
•
Assurez-vous que la caméra se trouve dans une zone
bien ventilée.
•
Évitez d'exposer la caméra à l'humidité.
Attention : des risques d'explosion existent si la batterie est
remplacée par une autre non appropriée. Jetez vos batteries
usagées en fonction des instructions appropriées.
Description de la caméra

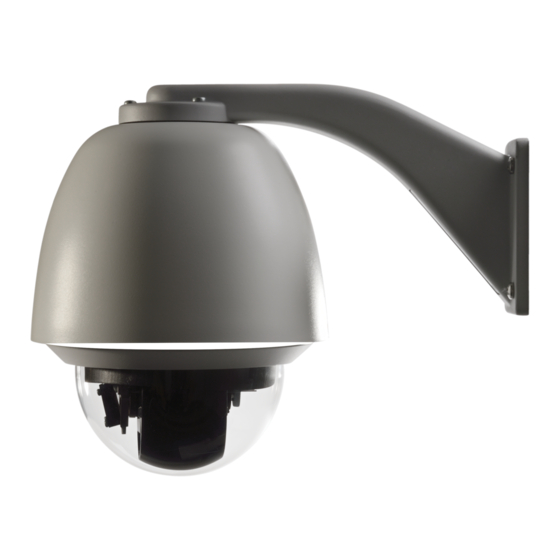

Figure 1 : Présentation de la caméra dôme (caméra murale
illustrée)
Caméras TVP-1122/3122 uniquement :
1.
Cordon d'alimentation
Connexion d'une alimentation de
24 V ca
2.
Sortie vidéo
Connexion du connecteur BNC à
un moniteur CCTV
3.
Connecteur Ethernet RJ45
Connexion aux périphériques
réseau
Connexion au commutateur PoE+
P/N 1073029-FR • REV C • ISS 30SEP15
4.
Port d'entrée/de sortie audio
et entrées/sorties alarme
5.
Caisson
6.
Bulle
7.
Caisson métallique
8.
LED IR
9.
Caméra
