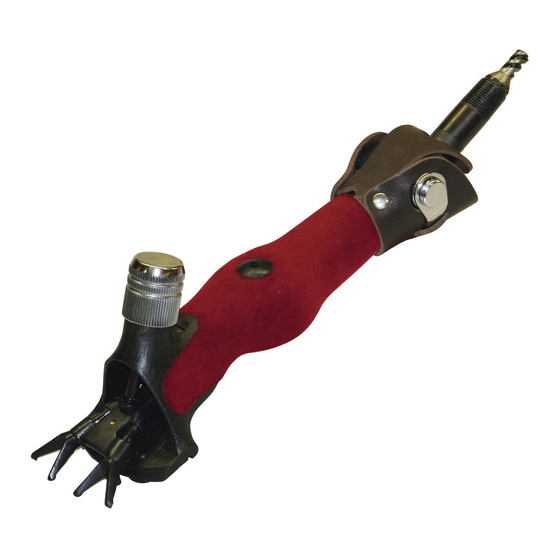

Stationäre Schafanlage „Wellington" 1-speed, mit Handstück Trident Pro
Art. 18157, 18151
Allen Benutzern der stationären Schafanlage „Wellington" wird empfohlen vor Gebrauch die Anleitung genauestens zu lesen.
Bedienungsanleitung
Vorsicht:
• Das Scherhandstück ist mit drei zweireihigen Präzisionslagern ausgerüstet, die nicht durch allgemeine Lager ersetzt werden dürfen.
• bei Einbau des Reparatur-Sets, klemmen Sie die Schafanlage nicht in einen Schraubstock! Alle Arbeiten sollten auf einer trockenen,
sauberen Holzunterlage durchgeführt werden oder das Handstück muss während der Arbeit in den Händen gehalten werden.
• Stellen Sie außerdem sicher, dass das Handstück vor dem Lösen der Spannmutter ausgekuppelt ist
• Zerlegen Sie niemals das Handstück, es sei denn, Teile müssen ausgetauscht werden!
• Überprüfen Sie, ob die Druckgabeln in den entsprechenden Löchern gesichert sind, ansonsten kann die nötige Spannung
nicht erzeugt werden.
• Stellen Sie sicher, dass das Gelenkstück mit dem Handstück verbunden ist, wenn Sie eine biegsame Welle verwenden
Schmierung
Ölen Sie jede halbe Stunde!
Geben Sie ein paar Tropfen eines hochwertigen Öls auf Ober- und Untermesser, Gabelkopfspitze, Zahnräder und rund um die
Exenterrolle (durch das Öl-Loch auf der Spitze des Handstücks). Lösen Sie die Spannmutter und bringen Sie das Handstück in
eine vertikale Position, anschließend geben Sie etwas Öl in die Druckbuchse, dann heben Sie den Gabelkopf an und bringen
etwas Öl in die Innenseite um den Kugelkopfdeckel zu ölen. (siehe Abbildung 1)
Tägliche Schmierung
Entfernen Sie die Druckbuchse und bringen Sie eine großzügige Menge Fett an der Innenseite der Hülse an.
Bringen Sie auch eine kleine Menge Fett an den hinteren Zähnen an.
Wöchentliche Schmierung
Die Druckgabeln entfernen, eine großzügige Menge Schmiermittel in die Löcher am Gabelkörper geben und die Druckgabeln
wieder anbringen. Sicherstellen, dass sie im Loch befestigt sind. Die Gelenkbaugruppe durch Abschrauben der Zähne abnehmen,
eine kleine Menge Schmiermittel in die ringförmigen Zwischenräume zwischen der Buchse (25) und der Reguliermutter (28) geben.
Das Schmiermittel muss hochwertig und für den Einsatz bei Temperaturen bis zu 120 °C geeignet sein. Regelmäßiges Schmieren
verlängert die Lebensdauer Ihres Scherhandstücks (siehe Abb. 2).
Keine Schmierung für Lager
Kugellager sind in das Handstück eingebaut und müssen nicht geölt oder gefettet werden.
Vorsicht:
Kein Öl oder Fett zwischen Spannmutter und Druckbuchse anbringen,
da dies zu einem Verlust der Spannung führt!
18157=BA_Wellington_Trident_Pro_0417
Abb. 1
Abb. 2
