Face Arrière - DSPeaker Anti-Mode 8033 Cinéma Mode D'emploi

Une alerte de niveau provoque un clignotement des LEDs respectives. En mode de calibration ou
de réglage du mode de filtre, les LEDs s'allument et s'éteignent avec un intervalle.
L' Anti-Mode 8033 Cinéma possède des LEDs jaunes. L' Anti-Mode 8033S-II possède des LEDs bleues.

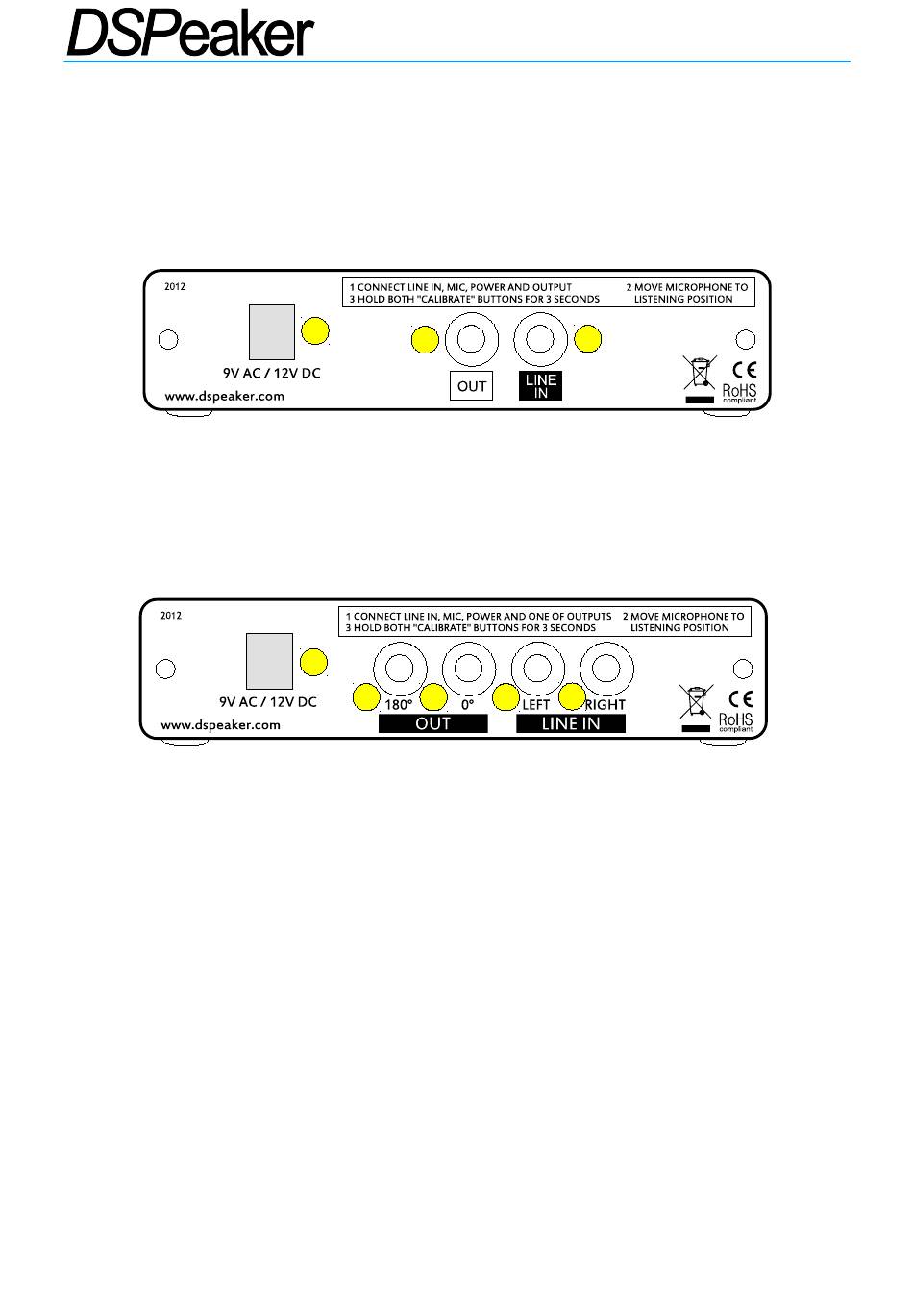

1.2. Face arrière
Anti-Mode 8033 Cinéma
1. Connecteur d'alimentation 9/12V
2.
Connecteur de sortie ligne (RCA) : vers le Subwoofer.
3.
Connecteur d'entrée (RCA) : à connecter à la sortie LFE (Low-Frequency-Effects) ou SUB
(Subwoofer) du préamplificateur ou de l'ampli-tuner Audio-Vidéo.
Anti-Mode 8033S-II
1.
Connecteur d'alimentation 9/12V
2. Connecteur de sortie "OUT 180°" Sortie RCA « hors phase »
3. Connecteur de sortie "OUT 0"
Une sortie XLR asymétrique peut être créée en combinant le signal des sorties 0 et 180° .
•
4. Connecteur d'entrée gauche (RCA): signal LFE ou SUB du préamplificateur ou de l'ampli-
tuner Audio-Vidéo.
5. Connecteur d'entrée droite (RCA): signal LFE ou SUB du préamplificateur ou de l'ampli-tuner
Audio-Vidéo.
Les entrées gauche/droite peuvent être utilisées pour connecter un système stéréo qui possède
des sorties pré amplifiées gauche / droite et pas de sortie LFE (ou Subwoofer)
Vous pouvez également connecter la sortie LFE de votre Home Cinéma à l'entrée gauche et votre
système stéréo à l'entrée droite, en utilisant un câble stéréo vers mono optionnel. Les deux
modèles d' Anti-Mode 8033 peuvent également s'adapter à des sorties haut-parleurs en utilisant
un adaptateur haut-niveau vers bas-niveau optionnel.
