1.2. Face arrière
Anti­Mode 8033C

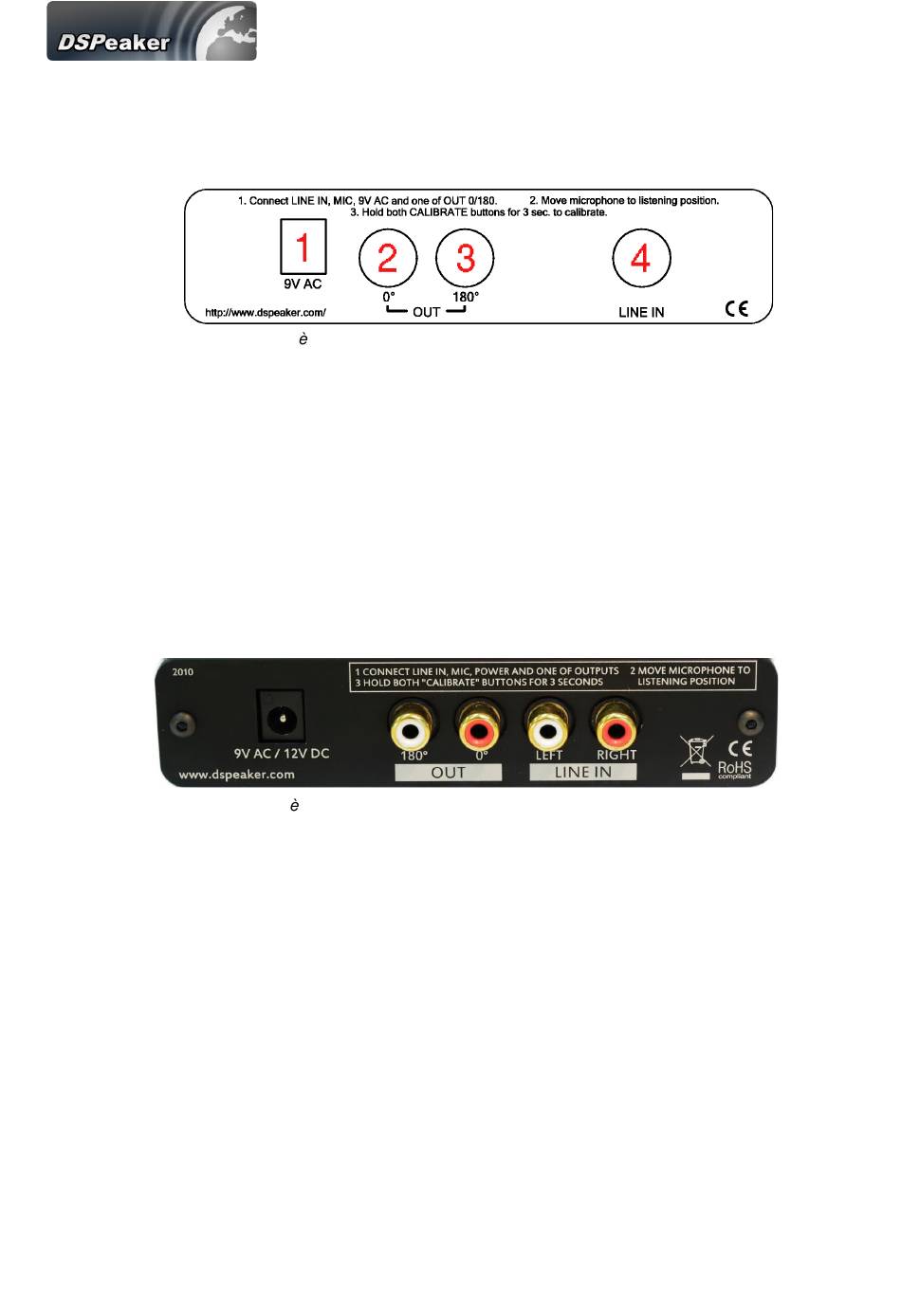

Image 3 : Face arri re ANTI­MODE 8033
Connecteur d'alimentation 9V
1.
ATTENTION : Ce produit demande un transformateur d'alimentation !
2. Connecteur de sortie "OUT 0" Sortie RCA « en phase » (par défaut)
3. Connecteur de sortie "OUT 180" Sortie RCA « hors phase »
Les connecteurs OUT0 et OUT180 peuvent être utilisés pour bridger l'amplificateur stéréo
d'un Subwoofer passif.
4. Connecteur d'entrée "LINE IN"
Entrée ligne (pour sortie Subwoofer en provenance d'un préamplificateur ou d'un ampli­tuner
audio­vidéo)
Anti­Mode 8033S
Image 4: Face arri re ANTI­MODE 8033S
1. Connecteur d'alimentation 9V / 12V
ATTENTION : Ce produit demande un transformateur d' alimentation !
2. Connecteur de sortie "OUT 180": Sortie RCA « hors phase »
3. Connecteur de sortie "OUT 0" Sortie RCA « en phase » (par défaut)
Les connecteurs OUT0 et OUT180 peuvent être utilisées pour bridger l'amplificateur
stéréo d'un Subwoofer passif ou créer des sorties XLR avec un câble adaptateur.
4. Connecteur d'entrée « LEFT LINE IN" : Entrée ligne (pour sortie Subwoofer en provenance
d'un préamplificateur ou d'un ampli­tuner audio­vidéo)
5. Connecteur d'entrée « RIGHT LINE IN" : Entrée ligne (pour sortie Subwoofer en provenance
d'un préamplificateur ou d'un ampli­tuner audio­vidéo)
Les deux entrées LEFT / RIGHT peuvent être utilisées pour connecter un système stéréo
ayant des sorties préamplifiées en lieu et place d'une sortie subwoofer.
Vous pouvez également connecter la sortie subwoofer de votre ampli­tuner audio­vidéo
sur l'entrée notée "LEFT" et votre système stéréo sur l'entrée "RIGHT" en utilisant un
câble stéréo vers mono (2 RCA » 1 RCA)
