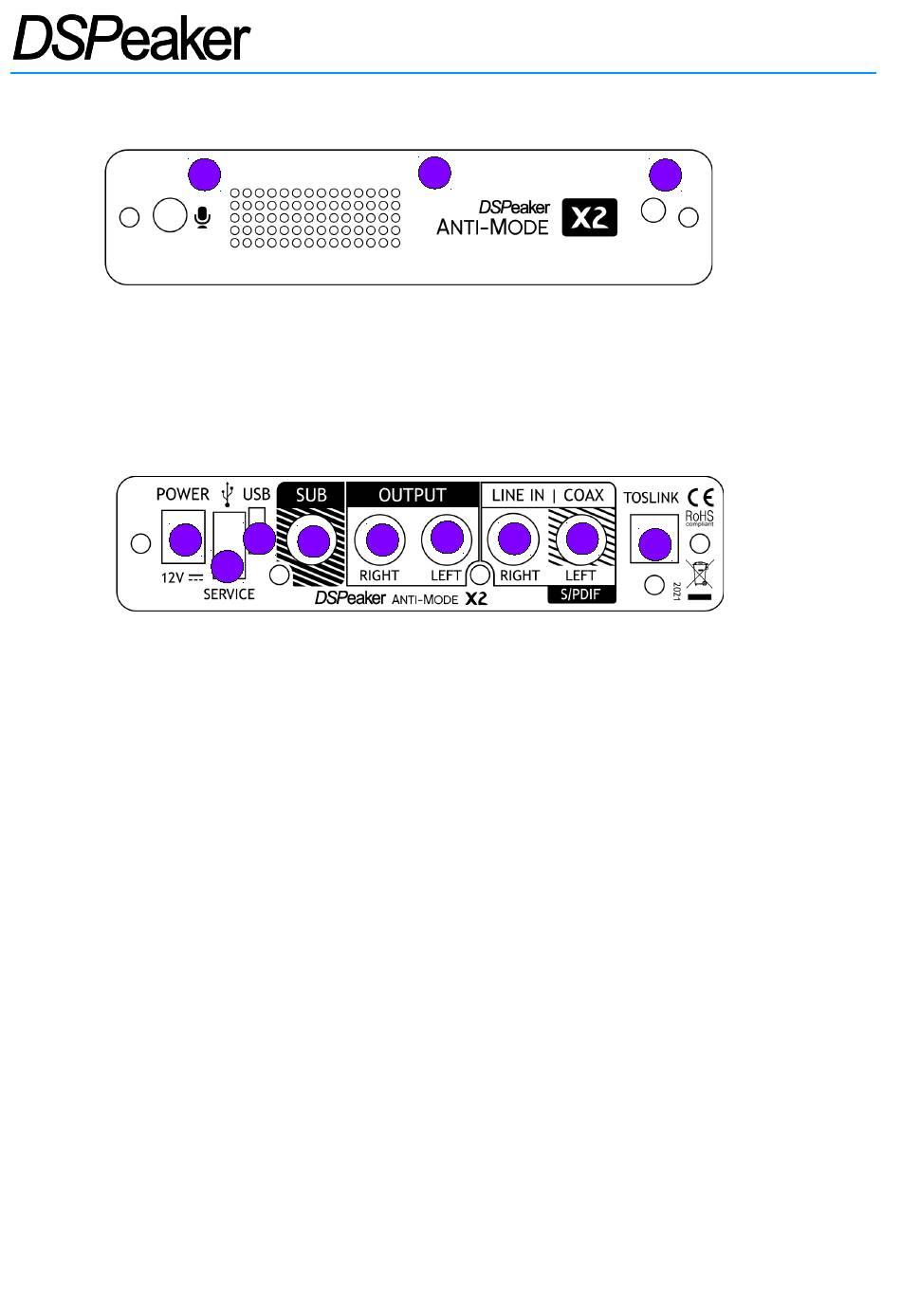

Panneau avant
(1) Connecteur microphone avec détection d'insertion
(2) Afficheur Dot Matrix
(3) Récepteur IR
Panneau arrière
(1) Connecteur d'alimentation, 12 VDC 0,6 A – (2,1 mm/5,5 mm, centre positif)
(2) Port USB pour la mise à jour du micrologiciel à l'aide d'une clé USB.
(3) Connexion audio USB (pour câble USB Type-C). PCM linéaire stéréo 24 bits jusqu'à 96 kHz.
Remarque : L'entrée audio doit être sélectionnée sur USB dans l'Anti-Mode X2 pour que l'ordinateur puisse
découvrir l'appareil.
(4) Sortie subwoofer (connexion en option)
(5) Sortie analogique droite
(6) Sortie analogique gauche
(7) Entrée analogique droite
(8) Entrée analogique gauche / Entrée coaxiale S/PDIF
Remarque : L'entrée analogique stéréo et les entrées S/PDIF coaxiales ne sont pas utilisables simultanément.
(9) Entrée S/PDIF optique Toslink
Remarque : Vous pouvez connecter des lecteurs de CD/DVD, des téléviseurs, des serveurs multimédias et d'autres
sources audio aux entrées numériques tant qu'ils fournissent un son PCM stéréo non compressé jusqu'à
192 kHz/24 bits. Les formats compressés ne sont pas pris en charge.
