Los productos de la gama ARFx3-PRO se deben alimentar desde una fuente externa que suministre un mínimo
de 4,5 V y no debe sobrepasar los 36 Vcc. El LED verde (situado en la caja) se enciende cuando el aparato está
bajo tensión.

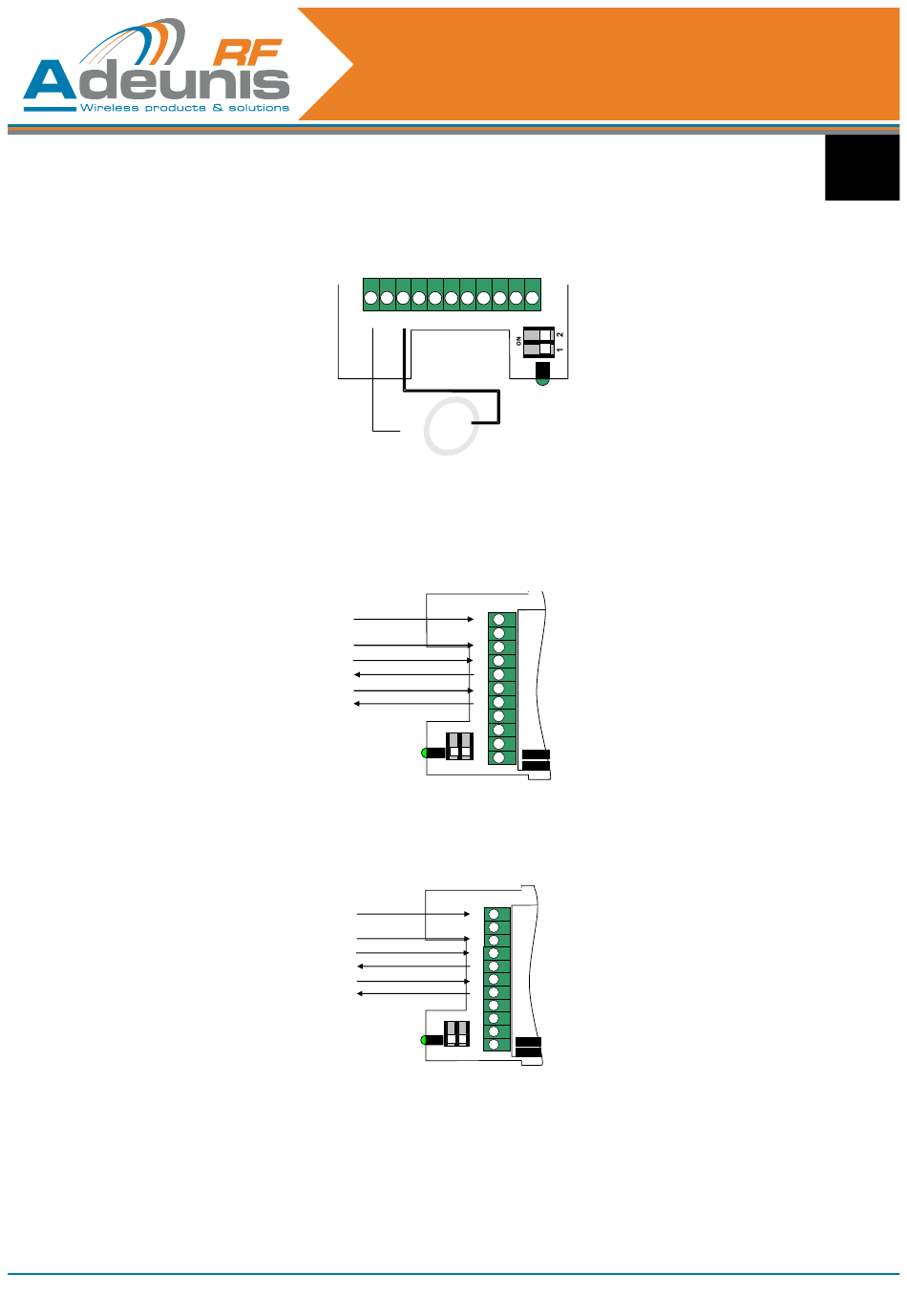

3. Cableado de la conexión serie
3.1. Módem DTE RS232
Este es, por ejemplo, el caso de un módem conectado a un PC. RTS y CTS no se requieren más que si se
utiliza un control de flujo.
3.2. Módem DCE RS232
Este es, por ejemplo, el caso de un módem conectado a un aparato de medida. RTS y CTS no se requieren más
que si se utiliza un control de flujo.
La actividad en la conexión serie hará parpadear el LED verde, sea correcto o no el flujo de datos escogido.
208210A_UG_V1.0_ARFx3-PRO
+ -
RTS RX
+ Supply.
DC
N° / SUB-D 9 NOM
+ Vcc
5 GND
8 RTS
3 RXD
2 TXD
7 CTS
N° / SUB-D 9 NOM
+ Vcc
5 GND
8 RTS
3 RXD
2 TXD
7 CTS
TX
CTS TX+ TX- RX+ RX-
ON
+
INHIB
-
RTS
RX
TX
CTS
TX+
ON
TX-
RX+
RX-
1 2
+
INHIB
-
RTS
RX
TX
CTS
TX+
ON
TX-
RX+
RX-
1 2
