A3114402 123-00411
[ES]
Guía rápida de instalación
[EN]
Quick setup guide
[FR]
Guide d'installation rapide
[IT]
Guida rapida di installazione
100-GTCSA2
[ES] GATEWAY CABLE SAMSUNG NASA.
GATEWAY CABLE para la gestión de equipos de A/A compatibles mediante los sistemas
de control KOOLNOVA. Conexión con la unidad de control KOOLNOVA. Alimentación
mediante unidad interior.
Funcionalidades:
Comunicación de los parámetros básicos de control en función de la demanda del
sistema de control KOOLNOVA.
Ajuste de la temperatura de consigna en función de las temperaturas
seleccionadas en los termostatos KOOLNOVA.
Control de velocidades de forma automática.
[EN] WIRED GATEWAY SAMSUNG NASA.
WIRED GATEWAY for the management of AC units compatible with KOOLNOVA control
systems. Connection with the KOOLNOVA control unit. Powered by the indoor unit.
Features:
Communication of the basic control parameters depending on the demand of the
KOOLNOVA control system.
Adjustment of the setpoint temperature based on the selected temperatures in
the KOOLNOVA thermostats.
Automatic speed control.
[FR] GATEWAY FILAIRE SAMSUNG NASA.
GATEWAY FILAIRE pour la gestion d'unités A/C compatibles grâce aux systèmes
de contrôle KOOLNOVA. Connexion au port de l'unité de contrôle KOOLNOVA.
Alimentation par l'unité intérieure.
Fonctionnalités:
Communication des paramètres de contrôle de base selon la demande du
système de contrôle KOOLNOVA.
Réglage de la température de consigne en fonction des températures
sélectionnées dans les thermostats KOOLNOVA.
Contrôle automatique de la vitesse.
[IT] INTERFACCIA A FILO SAMSUNG NASA.
INTERFACCIA A FILO per la gestione di unità A/C compatibili con i sistemi di controllo
KOOLNOVA. Collegamento alla centralina KOOLNOVA. Alimentazione tramite l'unità
interna.
Funzionalità:
Comunicazione dei parametri basici di controllo in base alla domanda del sistema
di controllo KOOLNOVA.
Regolazione della temperatura impostata in base alle temperature selezionate nei
termostati KOOLNOVA.
Controllo automatico della velocità.

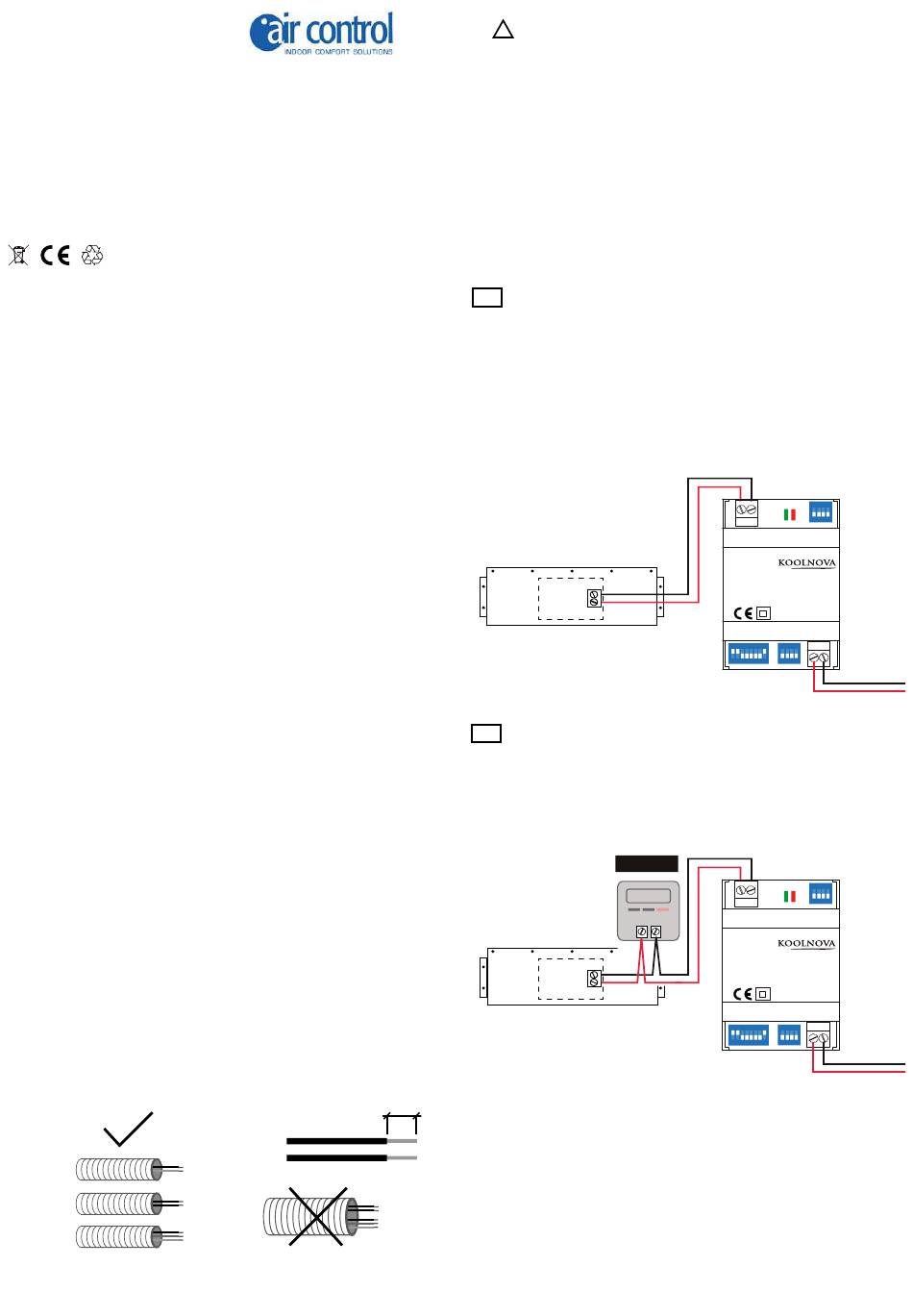

[ES] CONEXIÓN/ [EN] CONNECTION/ [FR] CONNEXION/ [IT] COLLEGATI
1
www.aircontrolclima.it
A+ B- / [F3,F4]
2 x 0,5mm2
F3, F4
A+, B-
230V
!
1.
ATENCIÓN/ WARNING/ ATTENTION/ ATTENZIONE
[ES] Desconectar la alimentación de la unidad interior y del sistema KOOLNOVA.
[EN] Disconnect the power supply to the indoor unit and the KOOLNOVA system.
[FR] Débranchez l'alimentation électrique de l'unité intérieure et du système
KOOLNOVA.
[IT] Scollegare l'alimentazione dell'unità interna e del sistema KOOLNOVA.
2.
[ES] Conectar el GATEWAY SAMSUNG NASA a la unidad de control. Conexión Modbus
RS-485, 2 hilos con polaridad [A+, B-]. Sección recomendada 0,5 mm2.
[EN] Connect the SAMSUNG NASA GATEWAY to the control unit. RS-485 Modbus
connection, 2-wire with polarity [A+, B-]. Recommended cross-section 0,5 mm2.
[FR] Connectez le GATEWAY SAMSUNG NASA à l'unité de contrôle. Connexion Modbus
RS-485, 2 fils avec polarité [A+, B-]. Section recommandée: 0,5 mm2.
[IT] Collegare INTERFACCIA SAMSUNG NASA alla centralina. Collegamento Modbus RS-
485, 2 fili con polarità [A+, B-]. Sezione raccomandata 0.5 mm2.
3. A OPCION 1/ OPTION 1/ OPTION 1/ OPZIONE 1
[ES] Localizar [F3 , F4] en la electrónica de la unidad interior SAMSUNG NASA y
conectar el GATEWAY KOOLNOVA mediante dos hilos con polaridad [F3 , F4]. Sección
recomendada 0,5 mm2 (longitud máx. de cable 100 m).
[EN] Locate [F3 , F4] on the SAMSUNG NASA indoor unit electronics and connect
the KOOLNOVA GATEWAY using 2 wires with polarity [F3 , F4]. Recommended cross-
section 0.5 mm2 (max. cable length 100 m).
[FR] Localisez [F3 , F4] sur l'électronique de l'unité intérieure SAMSUNG NASA et
connectez le KOOLNOVA GATEWAY en utilisant 2 fils avec la polarité [F3 , F4]. Section
recommandée 0,5 mm2 (longueur de câble max. 100 m).
[IT] Individuare [F3 , F4] sull'elettronica dell'unità interna SAMSUNG NASA e collegare
il KOOLNOVA GATEWAY utilizzando 2 fili con polarità [F3 , F4]. Sezione raccomandata
0,5 mm2 (lunghezza massima del cavo 100 m).
Unidad Interior/ Indoor unit/
Unité intérieure/Unità interna
SAMSUNG NASA
3.B OPCION 2/ OPTION 2/ OPTION 2/ OPZIONE 2
[ES] Con control remoto
[EN] With
SAMSUNG
[FR] Avec télécommande
[IT] Con telecomando
Unidad Interior/ Indoor unit/
Unité intérieure/Unità interna
SAMSUNG NASA
6 ~ 7 mm
F3 , F4
A+ B-
230V
Max. L: 100 m
F3
AC UNIT
GATEWAY CABLE
SAMSUNG NASA
F4
F3
ON
F3
1 2 3 4 5 6 7 8
AC UNIT
GATEWAY CABLE
S W 3
SAMSUNG NASA
F4
F3
SAMSUNG.
ON
M A S T E R
remote controller.
1 2 3 4 5 6 7 8
SAMSUNG.
S W 3
SAMSUNG
SAMSUNG.
F3 F4
F3 F4
AC UNIT
Max. L: 100 m
GATEWAY CABLE
SAMSUNG NASA
M A S T E R
F4
F3
SAMSUNG
F3 F4
ON
F3 F4
AC UNIT
1 2 3 4 5 6 7 8
GATEWAY CABLE
S W 3
SAMSUNG NASA
F4
F3
ON
1 2 3 4 5 6 7 8
S W 3
S W 1
ON
L1 L2
( )
*
1 2 3 4
F4
S W 1
100-GTCSA2
SM-RC2-MBS-1
L1 L2
ON
( )
*
A+
B-
1 2 3 4
( )
*
ON
( )
*
F4
1 2 3 4
A +
B -
- B L K
S W 4
100-GTCSA2
SM-RC2-MBS-1
A+
B-
ON
( )
*
( )
*
S W 1
1 2 3 4
A +
B -
- B L K
ON
S W 4
L1 L2
( )
*
1 2 3 4
S W 1
100-GTCSA2
SM-RC2-MBS-1
ON
L1 L2
( )
*
A+
B-
1 2 3 4
( )
*
ON
( )
*
1 2 3 4
A +
B -
- B L K
S W 4
100-GTCSA2
SM-RC2-MBS-1
A+
B-
ON
( )
*
( )
*
1 2 3 4
A +
B -
- B L K
S W 4
