A3114001 123-00364
[ES] Guía rápida de instalación
[EN] Quick setup guide
[FR] Guide d'installation rapide
[IT] Guida rapida di installazione
100-GTCFUJ3
[ES] GATEWAY FUJITSU 2 HILOS 100-GTCFUJ3.
GATEWAY CABLE para la gestión de equipos de A/A compatibles mediante los sistemas
de control KOOLNOVA. Conexión con la unidad de control KOOLNOVA. Alimentación
mediante unidad interior.
Funcionalidades:
Comunicación de los parámetros básicos de control en función de la demanda del
sistema de control KOOLNOVA.
Ajuste de la temperatura de consigna en función de las temperaturas
seleccionadas en los termostatos KOOLNOVA.
Lectura de la temperatura de trabajo del equipo.
Control de velocidades de forma automática.
Función MULTIMASTER a través del control remoto FUJITSU 2 HILOS
Modos FAN y DRY a través del control remoto
[EN] GATEWAY FUJITSU 2 WIRED 100-GTCFUJ3.
WIRED GATEWAY for the management of AC units compatible with KOOLNOVA control
systems. Connection with the KOOLNOVA control unit. PoweRAD by the indoor unit.
Features:
Communication of the basic control parameters depending on the demand of the
KOOLNOVA control system.
Adjustment of the setpoint temperature based on the selected temperatures in
the KOOLNOVA thermostats.
Reading of the operating temperature of the unit.
Automatic speed control.
MULTIMASTER function via remote control FUJITSU 2 WIRES
FAN and DRY modes via remote control
[FR] GATEWAY FUJITSU 2 FILAIRES 100-GTCFUJ3.
GATEWAY FILAIRE pour la gestion d'unités A/C compatibles grâce aux systèmes
de contrôle KOOLNOVA. Connexion au port de l'unité de contrôle KOOLNOVA.
Alimentation par l'unité intérieure.
Fonctionnalités:
Communication des paramètres de contrôle de base selon la demande du
système de contrôle KOOLNOVA.
Réglage de la température de consigne en fonction des températures
sélectionnées dans les thermostats KOOLNOVA.
Lecture de la température de travail de l'unité.
Contrôle automatique de la vitesse.
Fonction MULTIMASTER via la télécommande FUJITSU 2 FILAIRES
Modes FAN y DRY via la télécommande
[IT] GATEWAY FUJITSU 2 FILO 100-GTCFUJ3.
INTERFACCIA A FILO per la gestione di unità A/C compatibili con i sistemi di controllo
KOOLNOVA. Collegamento alla centralina KOOLNOVA. Alimentazione tramite l'unità
interna.
Funzionalità:
Comunicazione dei parametri basici di controllo in base alla domanda del sistema
di controllo KOOLNOVA.
Regolazione della temperatura impostata in base alle temperature selezionate nei
termostati KOOLNOVA.
Lettura della temperatura di lavoro dell'unità.
Controllo automatico della velocità.
Funzione MULTIMASTER tramite telecomando FUJITSU 2 CAVO.
Modalità FAN e DRY tramite telecomando.

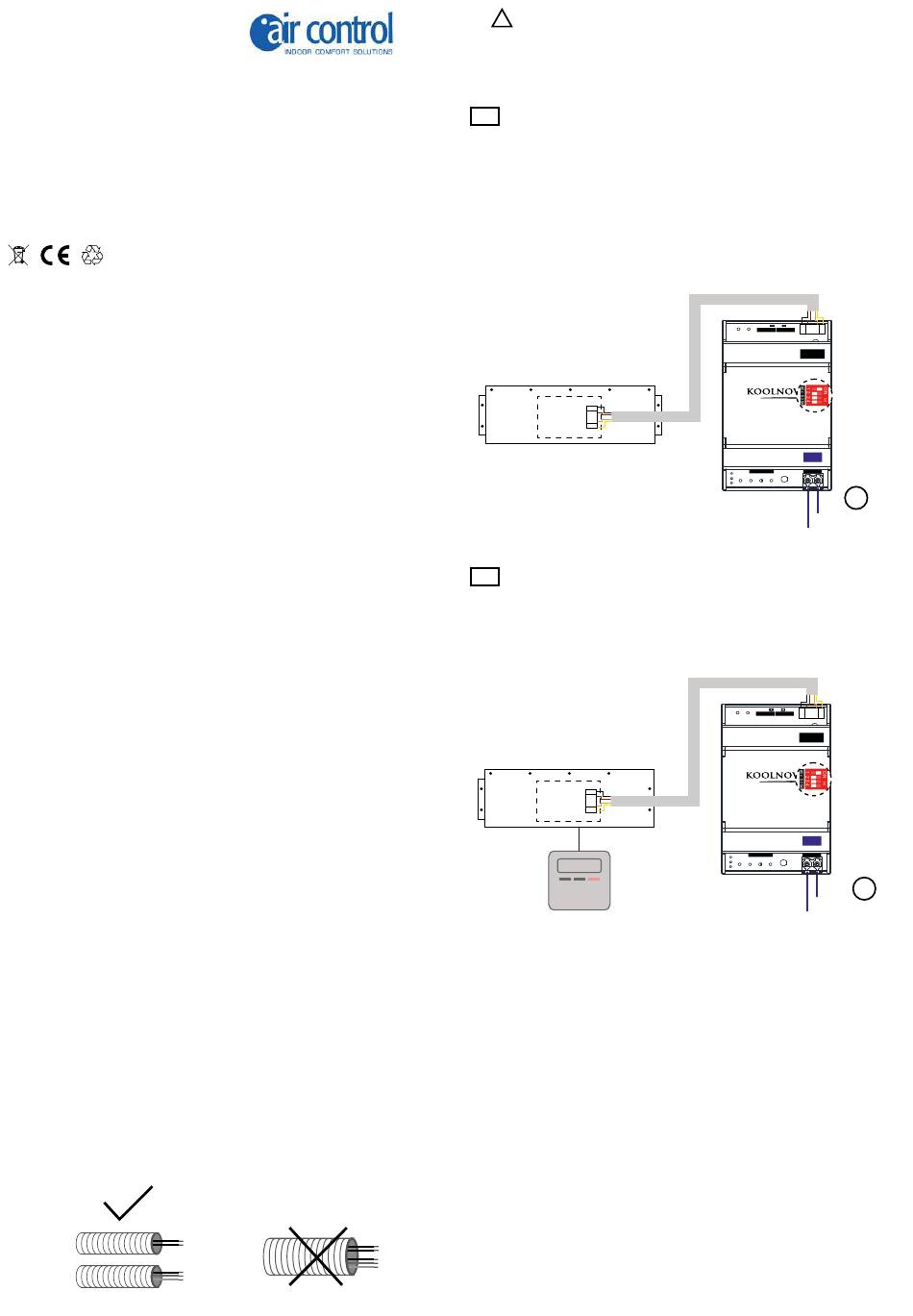

[ES] CONEXIÓN/ [EN] CONNECTION/ [FR] CONNEXION/ [IT] COLLEGATI
1
www.aircontrolclima.it
BUS
230V
!
1.
ATENCIÓN/ WARNING/ ATTENTION/ ATTENZIONE
[ES] Desconectar la alimentación de la unidad interior y del sistema KOOLNOVA.
[EN] Disconnect the power supply to the indoor unit and the KOOLNOVA system.
[FR] Débranchez l'alimentation électrique de l'unité intérieure et du système KOOLNOVA
[IT] Scollegare l'alimentazione dell'unità interna e del sistema KOOLNOVA.
2.A
[ES] Localizar [CN65 WHT] en la electrónica de la unidad interior
y conectar el GATEWAY KOOLNOVA mediante el cable incluido con el GATEWAY (código
117-00109). Longitud de cable 1 m.
[EN] Locate [CN65 WHT] on the
connect the KOOLNOVA GATEWAY using the cable included with the GATEWAY (code
117-00109). Cable length 1 m.
[FR] Localisez [CN65 WHT] sur l'électronique de l'unité intérieure
FILAIRES
et connectez le KOOLNOVA GATEWAY à l'aide du câble fourni avec le
GATEWAY (code 117-00109). Longueur du câble 1 m.
[IT] Individuare [CN65 WHT] sull'elettronica dell'unità interna
collegare il KOOLNOVA GATEWAY utilizzando il cavo incluso con il GATEWAY (codice 117-
00109). Lunghezza cavo 1 m.
Unidad Interior/ Indoor unit/
Unité intérieure/Unità interna
FUJITSU 2 HILOS
CN65
WHT
CN65
WHT
2.B OPCIONAL/ OPTIONAL/ OPTIONNEL/ OPZIONALE
[ES] Instalar el control remoto
FUJITSU 2 WIRED
[EN] Install
[FR] Installez la télécommande
[IT] Installare il telecomando
CN65
WHT
Unidad Interior/ Indoor unit/
Unité intérieure/Unità interna
FUJITSU 2 HILOS
CN65
WHT
OPCIONAL/
OPTIONAL/
OPTIONNEL/
OPZIONALE/
3.
[ES] Conectar el GATEWAY
KOOLNOVA 2 hilos sin polaridad [BUS, BUS]. Sección recomendada 0,5 mm2.
[EN] Connect the
2 wires without polarity [BUS, BUS]. Recommended cross-section 0,5 mm2.
[FR] Connectez le
KOOLNOVA, 2 fils sans polarité [BUS, BUS]. Section recommandée: 0,5 mm2.
[IT] Collegare
FUJITSU 2 FILO
senza polarità [BUS, BUS]. Sezione raccomandata 0.5 mm2.
4.
[ES] Comprobar la configuración de los interruptores en función de las necesidades (ver
apartado CONFIGURACIÓN DE INTERRUPTORES).
[EN] Check the configuration of the switches according to your needs (see section
SWITCH CONFIGURATION).
[FR] Vérifiez la configuration des SWITCH en fonction de vos besoins (voir section
CONFIGURATION DU COMMUTATEUR).
[IT] Controllate la configurazione degli interruttori secondo le vostre esigenze (vedere
la sezione CONFIGURAZIONE DEGLI INTERRUTTORI).
BUS
230V
FUJITSU 2 WIRED
FUJITSU 2 HILOS
remote control as an option.
FUJITSU 2 FILAIRES
FUJITSU 2 FILO
come optional.
Max. 1 m
CONTROL
FUJITSU
FUJITSU 2 HILOS
a la unidad de control. Conexión BUS
FUJITSU 2 WIRED
to the control unit. KOOLNOVA BUS connection
FUJITSU 2 FILAIRES
à l'unité de contrôle. Connexion BUS
alla centralina. Collegamento BUS KOOLNOVA, 2 fili
FUJITSU 2 HILOS
indoor unit electronics and
FUJITSU 2
FUJITSU 2 FILO
e
Max. 1 m
RxAC
RxData
AC UNIT
STATUS
www.koolnova.com
GATEWAY FUJITSU
2 HILOS
RxAC
RxData
B U S
BUS
AC UNIT
STATUS
K O O L N O V A
B- A+ Ref
Bus
2 4 V d c
3.
www.koolnova.com
B U S
GATEWAY FUJITSU
B U S
2 HILOS
B U S
BUS
K O O L N O V A
B- A+ Ref
Bus
2 4 V d c
de manera opcional.
RxAC
RxData
B U S
en option.
AC UNIT
STATUS
B U S
www.koolnova.com
GATEWAY FUJITSU
2 HILOS
RxAC
RxData
B U S
BUS
AC UNIT
STATUS
K O O L N O V A
B- A+ Ref
Bus
2 4 V d c
www.koolnova.com
B U S
GATEWAY FUJITSU
B U S
2 HILOS
B U S
BUS
K O O L N O V A
B- A+ Ref
Bus
2 4 V d c
3.
B U S
B U S
