Manuels Connexes pour Leuze electronic BCL 600i Série
Sommaire des Matières pour Leuze electronic BCL 600i Série

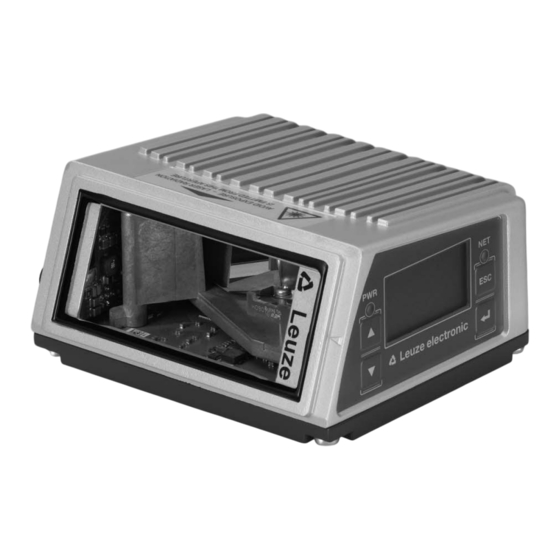

- Page 1 BCL 600i/BCL 601i Lecteur de codes à barres M a n u e l d ' u t i l i s a t i o n o r i g i n a l...
- Page 2 © 2016 Leuze electronic GmbH + Co. KG In der Braike 1 D-73277 Owen / Germany Phone: +49 7021 573-0 Fax: +49 7021 573-199 http://www.leuze.com info@leuze.de Leuze electronic BCL 600i/BCL 601i...
-
Page 3: Table Des Matières
HÔTE / BUS IN ............33 Leuze electronic... - Page 4 Manipulation ............48 Mise en service – Outil webConfig de Leuze electronic ....49 Raccordement au port USB de maintenance .
- Page 5 18.2.2Module 0,5 ............102 Leuze electronic...
-
Page 6: À Propos De Ce Document
Symbole pour les étapes de manipulation Les textes signalés par ce symbole donnent des instructions concernant les manipulations. Tableau 1.3 : Termes et abréviations Lecteur de codes à barres Technologie des fragments de code Leuze electronic BCL 600i/BCL 601i... -
Page 7: Sécurité
Les interventions et modifications de l'appareil ne sont pas autorisées. Ne jamais ouvrir l'appareil. Il ne contient aucune pièce que l'utilisateur doive régler ou entretenir. Toute réparation doit exclusivement être réalisée par Leuze electronic GmbH + Co. KG. Personnes qualifiées Seules des personnes qualifiées sont autorisées à... -
Page 8: Exclusion De Responsabilité
Sécurité Exclusion de responsabilité Leuze electronic GmbH + Co. KG ne peut pas être tenue responsable dans les cas suivants : • L'appareil n'est pas utilisé de façon conforme. • Les emplois inadéquats raisonnablement prévisibles ne sont pas pris en compte. - Page 9 Orifice de sortie du faisceau laser Panneau d'avertissement du laser Plaque indicatrice de laser avec paramètres du laser Figure 2.2 : Orifice de sortie du faisceau laser, panneaux d'avertissement et plaques indicatrices de laser, scanner à miroir pivotant Leuze electronic BCL 600i/BCL 601i...
- Page 10 Pulse duration: <150 µs <150 µs Wavelength: 405 nm 405 nm CLASS 2 LASER PRODUCT IEC 60825-1:2007 Complies with 21 CFR 1040.10 GB7247.1-2012 Figure 2.3 : Panneaux d'avertissement et plaques indicatrices de laser – autocollants joints Leuze electronic BCL 600i/BCL 601i...
-
Page 11: Description De L'appareil
• RS 232, RS 422, mais aussi avec maître multiNet plus intégré • RS 485 et esclave multiNet plus • Différents systèmes de bus de terrain en alternative, par exemple PROFIBUS DP PROFINET-IO Ethernet TCP/IP et UDP EtherNet/IP Leuze electronic BCL 600i/BCL 601i... - Page 12 • Détection et réglage automatiques du type de code à barres par autoConfig • Comparaison à un code de référence • Variantes avec chauffage jusqu'à -35 °C en option • Modèle industriel d'indice de protection IP 65 Leuze electronic BCL 600i/BCL 601i...
-
Page 13: Structure De L'appareil
Description de l'appareil Structure de l'appareil Fenêtre de lecture Panneau de commande avec écran, LED et touches Connectique M 12 Port USB Fixation en queue d'aronde Taraudage de fixation M4 Figure 3.2 : Structure de l'appareil Leuze electronic BCL 600i/BCL 601i... -
Page 14: Connectique
Figure 3.3 : Position des branchements électriques Éléments d'affichage 3.5.1 Structure du panneau de commande LED PWR LED NET Touches de navigation Touche d'échappement Touche de confirmation Écran Figure 3.4 : Structure du panneau de commande Leuze electronic BCL 600i/BCL 601i... -
Page 15: Affichage Du Statut Et Manipulation
• Aucune donnée sur l'interface hôte Clignote en rouge Appareil ok, avertissement activé • Lecture de code à barres possible • Perturbation passagère Rouge, lumière Erreur de l'appareil / validation des paramètres permanente • Lecture de code à barres impossible Leuze electronic BCL 600i/BCL 601i... -
Page 16: Éléments De Commande
À la livraison, la mémoire de paramètres externe comprend le logement avec capuchon dévissable et la clé USB. Pour la transmission de la configuration à l'aide de la mémoire de paramètres externe, voir chapitre 6.2. Leuze electronic BCL 600i/BCL 601i... -
Page 17: Fonctions
LED informent en outre de manière optique de l'état de fonctionnement actuel de l'appareil. Les quatre entrées/sorties de commutation configurables librement SWIO 1 … SWIO 4 peuvent être affectées à différentes fonctions et commandent par exemple l'activation de l'appareil ou d'appareils externes tels qu'un API. Leuze electronic BCL 600i/BCL 601i... -
Page 18: Autoreflact
La fonction d'autoConfig de l'appareil apporte à l'utilisateur qui ne veut lire qu'un type de code (symbo- logie) à un nombre de chiffres à la fois, une possibilité de configuration extrêmement simple et confortable. Leuze electronic BCL 600i/BCL 601i... -
Page 19: Rattachement Autonome
Vers le PC/API BCL 601i esclave 1 BCL 601i esclave 2 BCL 601i esclave n Résistance de fin de ligne sur le dernier esclave Figure 4.4 : Possibilités de mise en réseau sur le multiNet plus Leuze electronic BCL 600i/BCL 601i... -
Page 20: Leuze Multiscan
Pour l'utilisation à des basses températures pouvant aller jusqu'à -35°C (p. ex. entrepôt frigorifique), les lecteurs de code à barres de la série BCL 600i peuvent être équipés en option d'un chauffage fixe, ils peuvent alors être achetés en tant que variante autonome. Leuze electronic BCL 600i/BCL 601i... -
Page 21: Techniques De Lecture
à la recherche de codes à barres. La hauteur du champ de lecture (et la longueur de la ligne de balayage utilisable pour l'évaluation) dépend, en raison de l'angle d'ouverture optique du miroir pivotant, de la distance de lecture. Leuze electronic BCL 600i/BCL 601i... -
Page 22: Lecture Omnidirectionnelle
Si le code à barres, avec sa longueur de barre, n'est pas imprimé en supercarré, c'est-à-dire que la longueur de barre est supérieure à la longueur du code, des lecteurs de codes à barres avec technologie des fragments de code intégrée s'imposent. Leuze electronic BCL 600i/BCL 601i... - Page 23 Techniques de lecture Figure 5.3 : Principe de lecture omnidirectionnelle Leuze electronic BCL 600i/BCL 601i...
-
Page 24: Montage
Des réflexions totales se produisent si la lumière laser du lecteur de code à barres rencontre la surface du code à barres sous un angle de 90°. La lumière réfléchie directement par le code à barres peut provoquer une saturation du lecteur de codes à barres, d'où peuvent s'ensuivre des non-lectures ! Leuze electronic BCL 600i/BCL 601i... -
Page 25: Éviter Les Réflexions Totales - Scanner À Miroir Pivotant
L'alignement optimal de l'appareil est obtenu quand la ligne de balayage balaie les barres du code presque à la perpendiculaire (90°). Les angles de lecture possibles entre la ligne de balayage et le code à barres doivent être pris en compte (voir figure 6.3). Leuze electronic BCL 600i/BCL 601i... -
Page 26: Montage De La Mémoire De Paramètres Externe
Montez la mémoire externe de paramètres sur le nouvel appareil. Installez le nouvel appareil et mettez-le en service. Le message ci-contre apparaît à nouveau à l'écran : • Clé mémoire raccordée : la configuration interne doit-elle être exportée ? Leuze electronic BCL 600i/BCL 601i... - Page 27 Il est important de toujours choisir ici Annuler [Cancel], car sinon, la configuration enregistrée dans la mémoire de paramètres externe serait effacée. La configuration provenant de la mémoire de paramètres externe est alors prise en compte et l'appareil fonctionne immédiatement sans rien configurer d'autre. Leuze electronic BCL 600i/BCL 601i...
-
Page 28: Raccordement Électrique
SW IN/OUT, prise femelle M 12 (codage A) BUS OUT RS 485, prise femelle M 12 (codage B) HÔTE/BUS IN, prise mâle M 12 (codage B) PWR, prise mâle M 12 (codage A) Figure 7.1 : Raccordements de l'appareil Leuze electronic BCL 600i/BCL 601i... -
Page 29: Pwr - Alimentation En Tension Et Entrée / Sortie De Commutation 3 Et 4
(SWIO_3 et SWIO_4) sont situées sur la prise mâle M 12 PWR. La fonction en tant qu'entrée ou que sortie peut être réglée à l'écran ou à l'aide de l'outil de confi- guration « webConfig ». Leuze electronic BCL 600i/BCL 601i... - Page 30 AVIS Chacune des sorties de commutation paramétrées est résistante aux court-circuits ! En fonctionnement normal, chargez la sortie de commutation concernée de l'appareil de 60 mA sous +10 … +30 V CC au maximum ! Leuze electronic BCL 600i/BCL 601i...
-
Page 31: Port Usb De Maintenance (Type A)
En alternative, il est également possible de brancher une clé USB de mémoire de paramètres certifiée par Leuze electronic GmbH + Co au port USB de maintenance. La clé mémoire de Leuze garantit aussi l'indice de protection IP 65. - Page 32 à barres est paramétrée en tant que sortie (et non en tant qu'entrée), peut provoquer un dysfonctionnement de la sortie de commutation. AVIS Le courant maximal en entrée ne doit pas dépasser 8 mA ! Leuze electronic BCL 600i/BCL 601i...
-
Page 33: Hôte / Bus In
Affectation des raccordements de HÔTE/BUS IN du BCL 600i Broche Remarque CTS / Signal CTS (RS 232) / RX+ (RS 422) TxD / Signal TXD (RS 232) / TX- (RS 422) GND_H Potentiel de référence 0 V pour RS 232 / RS 422 Leuze electronic BCL 600i/BCL 601i... - Page 34 Physiquement, cette interface est bouclée sur la prise femelle BUS OUT RS 485. Le BCL 601i, avec son interface RS 485, est adapté à l'utilisation sur le réseau de scanners propre à Leuze multiNet plus. Figure 7.12 : HÔTE/BUS IN, prise mâle M 12 (codage B) Leuze electronic BCL 600i/BCL 601i...
-
Page 35: Bus Out
Une participation en tant qu'esclave du BCL 600i au réseau multiNet plus de Leuze est possible uniquement sur la prise femelle BUS OUT et via une pièce en T M 12 externe (voir chapitre 7.8.3 et voir figure 7.5). Leuze electronic BCL 600i/BCL 601i... -
Page 36: Blindage Et Longueurs Des Câbles
RS 485 à deux fils commandée par un protocole logiciel, le protocole multiNet plus. Ainsi, le câblage du réseau est simple et peu coûteux puisque les liaisons sont tout simplement bouclées d'un esclave au suivant. Leuze electronic BCL 600i/BCL 601i... -
Page 37: Câblage Du Réseau Multinet Plus
Le dernier esclave (physique) au sein du réseau doit être équipé d'une résistance de fin de ligne de entre RS 485A et RS 485B. Ceci permet d'éviter les réflexions sur le réseau multiNet plus et d'améliorer la résistance aux parasites. Leuze electronic BCL 600i/BCL 601i... -
Page 38: Le Bcl 600I En Tant Que Maître Réseau
BUS OUT, à l'aide d'une pièce en T M 12 externe (informations de commande voir chapitre 16.3 « Accessoires »). Le dernier participant au sein du réseau doit être terminé avec une résistance de fin de ligne. Leuze electronic BCL 600i/BCL 601i... -
Page 39: Le Bcl 601I En Tant Qu'esclave Réseau
Autres réglages Les paramètres nécessaires à la lecture, par exemple les types de codes à lire et le nombre de chiffres, doivent être réglés. Cette opération peut être réalisée à l'écran ou l'aide de l'outil webConfig. Leuze electronic BCL 600i/BCL 601i... -
Page 40: Description Des Menus
Dans le sous-menu Table du décodeur, il est possible de mémoriser 4 définitions de types de code différentes (symbologies). Pour pouvoir être décodés, les codes à barres présentés doivent correspondre à l'une de ces quatre définitions. Leuze electronic BCL 600i/BCL 601i... -
Page 41: Sous-Menu Table Du Décodeur
Transmission du chiffre Standard Standard de vérification Non standard Indique si le chiffre de vérification doit être transmis. Standard indique que pour chacun des types de codes, la transmission cor- respond au standard prévu. Leuze electronic BCL 600i/BCL 601i... - Page 42 0 à 64 caractères chiffres 5 Sécurité de lecture Valeur entre 2 et 100 Méthode de contrôle du Comme pour le décodeur 1 Standard chiffre de vérification Transmission du chiffre Comme pour le décodeur 1 Standard de vérification Leuze electronic BCL 600i/BCL 601i...
- Page 43 Démarrage/arrêt porte de lecture arrêt porte de Arrêt porte de lecture lecture - Démarrage porte de lecture Apprendre un code de référence Démarrage/arrêt autoconfig La fonction réglée ici est exécutée à l'activation de l'entrée de commutation. Leuze electronic BCL 600i/BCL 601i...
- Page 44 Durée d'impulsion Valeur entre 0 et 65535 Fonction d'activation 2 Voir Entrée/sortie de commutation 1 Résultat de lec- ture valable Fonction de Voir Entrée/sortie de commutation 1 Début de la désactivation 2 porte de lecture Leuze electronic BCL 600i/BCL 601i...
- Page 45 Maître réseau autonome Esclave réseau HÔTE/BUS IN Type de Sans protocole Protocole à protocole Protocole à trame trame Protocole à trame avec acquittement Esclave multiNet Maître multiNet Interface Vitesse de 110 … 115200 bauds 9600 transmission Leuze electronic BCL 600i/BCL 601i...
-
Page 46: Menu De Sélection De La Langue
• Anglais • Espagnol • Français • Italien • Chinois La langue d'affichage et la langue de l'interface de configuration (outil webConfig) sont synchronisées. Le réglage pour l'écran s'applique aussi à l'outil webConfig et vice-versa. Leuze electronic BCL 600i/BCL 601i... -
Page 47: Menu De Maintenance
Description des menus Menu de maintenance Diagnostic Cette option de menu sert exclusivement à des fins de maintenance par Leuze electronic. Messages d'état Cette option de menu sert exclusivement à des fins de maintenance par Leuze electronic. Menu d'actions Démarr. décodage Il est possible ici d'effectuer une lecture individuelle à... -
Page 48: Manipulation
Appuyez deux fois sur la touche d'échappement pour retourner dans le menu principal. Configuration du réseau Pour des informations relatives à la configuration du réseau, voir chapitre 10 « Mise en service – Configuration ». Leuze electronic BCL 600i/BCL 601i... -
Page 49: Mise En Service - Outil Webconfig De Leuze Electronic
Une fois le pilote USB installé, une icône apparaît automatiquement sur le bureau Windows. Contrôle : si la connexion USB a fonctionné, un appareil intitulé « Leuze electronic, USB Remote NDIS Network Device » apparaît dans la classe d'appareil « Adaptateur réseau » dans le gestionnaire de périphériques de Windows. -
Page 50: Lancement De L'outil Webconfig
Mise en service – Outil webConfig de Leuze electronic Lancement de l'outil webConfig Pour lancer l'outil webConfig, cliquez sur l'icône visible sur le bureau. Veillez à ce que l'appareil soit relié au PC via le port USB et sous tension. -
Page 51: Récapitulatif Des Modules Dans Le Menu De Configuration
Mise en service – Outil webConfig de Leuze electronic Récapitulatif des modules dans le menu de configuration Les paramètres réglables de l'appareil sont rassemblés en modules dans le menu de configuration. Figure 9.2 : Récapitulatif des modules de l'outil webConfig L'outil webConfig est complètement contenu dans le microprogramme de l'appareil. -
Page 52: Mise En Service - Configuration
USB entre l'appareil et un PC, portable ou non. Pour les informations concernant l'utilisation, voir chapitre 9 « Mise en service – Outil webConfig de Leuze electronic ». Par l'écran L'écran offre la possibilité d'effectuer une configuration de base de l'appareil. La configuration par l'écran est recommandée quand il s'agit de configurer des lectures simples et qu'une connexion USB entre l'appa-... -
Page 53: 2Sélection Du Mode De Fonctionnement
Choisissez l'option de menu Maître multiNet. Appuyez sur la touche de confirmation pour basculer dans le menu. Appuyez sur la touche de confirmation pour accéder au menu de réglage du nombre maximal d'esclaves. Leuze electronic BCL 600i/BCL 601i... -
Page 54: Fonctionnement Du Bcl 601I
Le réseau multiNet plus de Leuze admet des adresses entre 0 et 31. L'adresse 31 ne doit pas être utilisée pour le transfert de données. Elle n'est permise que provisoirement pour la mise en service. Leuze electronic BCL 600i/BCL 601i... -
Page 55: Autres Réglages
• L'activation de la technique de fragmentation du code (CRT, seulement avec l'outil webConfig) • Des réglages complémentaires spécifiques au type de code (seulement avec l'outil webConfig) • La méthode de contrôle du chiffre de vérification à utiliser pour le décodage, ainsi que le procédé Leuze electronic BCL 600i/BCL 601i... -
Page 56: Commande Du Décodage
• arrêter le décodage après une durée max. de lecture • arrêter le décodage via le mode de contrôle de l'intégrité, si : • le nombre maximal de codes à barres à décoder a été décodé Leuze electronic BCL 600i/BCL 601i... -
Page 57: Commande Des Sorties De Commutation
L'appareil enregistre une copie de la configuration en cours dans la mémoire de paramètres externe. En cas de modification de la configuration que l'on effectue à l'écran ou au moyen d'une instruction en ligne à partir d'un système hôte superviseur (PC / AP), cette copie est actualisée immédiatement. Leuze electronic BCL 600i/BCL 601i... -
Page 58: Instructions En Ligne
Cette instruction vous permet de vérifier que l'ordinateur hôte ou de maintenance est correcte- ment raccordé et configuré. Si vous n'obtenez pas de réponse, contrôlez les raccordements, le protocole d'interface et le commutateur de maintenance. Leuze electronic BCL 600i/BCL 601i... - Page 59 étiquettes. Paramètres Active l'autoConfig Rejette le code reconnu en dernier Désactive l'autoConfig et enregistre les données décodées dans le jeu de paramètres actuel Leuze electronic BCL 600i/BCL 601i...
- Page 60 Les temps de pause ont été échelonnés de telle sorte qu'on puisse les repérer à vue d’œil. Paramètres Lance le mode d'alignement. Met fin au mode d'alignement. Leuze electronic BCL 600i/BCL 601i...
- Page 61 Entrée = RS130678654331 (code 1 (1), uniquement RAM (3), UPC (06), information code) Auto-apprentissage du code de référence Instruction Description L'instruction permet la définition rapide d'un code de référence par reconnais- sance d'un exemple d'étiquette. Leuze electronic BCL 600i/BCL 601i...
- Page 62 L'instruction extrait le code de référence défini dans l'appareil. Sans paramètres, tous les codes définis sont émis. Paramètres <Numéro de code de référence> 1 … 2, valeurs possibles pour le code de référence : 1 à 2 Leuze electronic BCL 600i/BCL 601i...
-
Page 63: Instructions En Ligne Pour La Commande Du Système
Après la désactivation, le résultat de lecture est délivré. Si la porte de lecture a été désactivée manuellement, c'est-à-dire qu'un critère de GoodRead n'a pas été atteint, un NoRead est retourné. Paramètres Néant Validation Néant Leuze electronic BCL 600i/BCL 601i... -
Page 64: Instructions En Ligne Pour Les Opérations Sur Les Jeux De Paramètres
Validation JP=<aa> <aa> Retour du statut, unité [sans dimension] Erreur de syntaxe Instruction de longueur non autorisée Réserve Réserve Réserve Combinaison non autorisée entre le type de source et le type de cible Leuze electronic BCL 600i/BCL 601i... - Page 65 Adresse relative des données au sein du jeu de données aaaa Quatre chiffres, unité [sans dimension] <Longueur Longueur des données de paramètres à transmettre des données> bbbb Quatre chiffres, unité [longueur en octets] <BCC> Somme de contrôle calculée comme spécifié dans le type de Leuze electronic BCL 600i/BCL 601i...
- Page 66 Valeur du paramètre mémorisé à cette adresse. Pour la paramètre transmission, les données du jeu de paramètres 'bb' sont adresse> converties du format HEX au format ASCII à 2 octets. <BCC> Somme de contrôle calculée comme spécifié dans le type de Leuze electronic BCL 600i/BCL 601i...
- Page 67 La réponse à cette instruction peut être utilisée par exemple pour la program- mation directe d'un appareil aux réglages d'usine, si bien que l'appareil obtient la même configuration que l'appareil sur lequel la séquence PD a été exécutée. Leuze electronic BCL 600i/BCL 601i...
- Page 68 Quatre chiffres, unité [sans dimension] <Val.par.> Valeur du paramètre -bb- mémorisé à cette adresse. Pour la transmission, les données du jeu de paramètres sont converties du format HEX au format ASCII à 2 octets. Leuze electronic BCL 600i/BCL 601i...
- Page 69 à l'initialisation. Cette instruction permet de traiter les deux premiers jeux de paramètres (dans la mémoire permanente et volatile). Pour que la transmission des paramètres soit sûre, il est possible d'utiliser une somme de contrôle. Leuze electronic BCL 600i/BCL 601i...
- Page 70 Valeur du paramètre -bb- mémorisé à cette adresse. Pour la transmission, les données du jeu de paramètres sont conver- ties du format HEX au format ASCII à 2 octets. <BCC> Somme de contrôle calculée comme spécifié dans le type de BCC. Leuze electronic BCL 600i/BCL 601i...
- Page 71 Valeur de type de somme de contrôle non autorisée Réception d'une somme de contrôle non valable Données de longueur non autorisée Données non valables (violation des limites des paramètres) Adresse de début erronée Jeu de paramètres erroné Type de jeu de paramètres erroné Leuze electronic BCL 600i/BCL 601i...
-
Page 72: Entretien Et Élimination
Pour le nettoyage des appareils, n'utilisez aucun produit nettoyant agressif tels que des dissolvants ou de l'acétone. 12.2 Entretien 12.3 Élimination Lors de l'élimination, respectez les dispositions nationales en vigueur concernant les composants électroniques. Leuze electronic BCL 600i/BCL 601i... -
Page 73: Détection Des Erreurs Et Dépannage
(FE) • Éviter les couplages électromagnétiques dus à des câbles de puissance parallèles • Extension complète du réseau dépassée • Contrôler l'extension max. du réseau en fonction des longueurs max. des câbles Leuze electronic BCL 600i/BCL 601i... -
Page 74: Service Et Assistance
Du lundi au vendredi de 8h00 à 17h00 (UTC+1) eMail : service.identify@leuze.de Adresse de retour pour les réparations : Centre de service clientèle Leuze electronic GmbH + Co. KG In der Braike 1 D-73277 Owen / Germany 14.1 Que faire en cas de maintenance ? En cas de maintenance, veuillez faire une copie de ce chapitre ! Remplissez vos coordonnées et faxez-les nous avec votre demande de réparation au numéro... -
Page 75: Caractéristiques Techniques
Leuze, multiNet plus de Leuze ACK / NAK, Xon/XOff Vitesse de transmission 4,8 ... 115,4 kBaud Format des données Bits de données : 7,8 Parité : None, Even, Odd Bits d'arrêt : 1,2 Leuze electronic BCL 600i/BCL 601i... - Page 76 4, -5 et -6) a) Ceci est une installation de classe A. En milieu résidentiel, ce dispositif peut provoquer des interférences radio ; dans ce cas, il est possible d'exiger de l'exploitant de prendre des mesures adaptées. Leuze electronic BCL 600i/BCL 601i...
-
Page 77: 2Scanner À Miroir Pivotant
(si la température intérieure tombe en dessous de 15 °C). Le mode de lecture n'en est pas interrompu. Le chauffage de la vitre avant reste activé jusqu'à une température intérieure de 25 °C. Au-dessus de cette température, le chauffage de la vitre avant s'éteint. Il Leuze electronic BCL 600i/BCL 601i... -
Page 78: 1Scanner Monotrame Avec Chauffage
Câble conducteurs surmoulé M 12 standard non utilisable (câble de section trop petite) Caractéristiques ambiantes Plage de -35 °C … +40 °C température en fonctionnement Plage de -20 °C … +70 °C température de stockage Leuze electronic BCL 600i/BCL 601i... -
Page 79: 2Scanner À Miroir Pivotant Avec Chauffage
Câble conducteurs surmoulé M 12 standard non utilisable (câble de section trop petite). Caractéristiques ambiantes Plage de -35 °C … +40 °C température en fonctionnement Plage de -20 °C … +70 °C température de stockage Leuze electronic BCL 600i/BCL 601i... -
Page 80: Encombrement
Caractéristiques techniques 15.3 Encombrement Axe optique M4, prof. 7 mm M4, prof. 6 mm Figure 15.1 : Encombrement du scanner monotrame Leuze electronic BCL 600i/BCL 601i... - Page 81 Caractéristiques techniques Axe optique Plage de pivotement optique Angle d'ouverture M4, prof. 7 mm M4, prof. 6 mm Figure 15.2 : Encombrement du scanner à miroir pivotant Leuze electronic BCL 600i/BCL 601i...
-
Page 82: Encombrements Des Accessoires
Figure 15.3 : Pièce de fixation BT 56 Support pivotant sur 360° Articulation ITEM, angle ± 90° réglable Cylindre de vis M8x16, disque à nervure M8, coulisseau M8, attache pour profilé ITEM (2x) Figure 15.4 : Pièce de fixation BT 59 Leuze electronic BCL 600i/BCL 601i... -
Page 83: Abaques De Champ De Lecture / Données Optiques
La position zéro de la distance de lecture se rapporte toujours à l'arête avant du boîtier du côté de la sortie du faisceau, elle est montrée pour les deux formes de boîtier de l'appareil (voir figure 15.6). Leuze electronic BCL 600i/BCL 601i... - Page 84 Figure 15.6 : Position zéro de la distance de lecture Conditions de lecture pour les abaques de champ de lecture Tableau 15.13 : Conditions de lecture Type de code à barres 2/5 entrelacé Ratio 1:2,5 Spécification ANSI Classe A Taux de lecture > 75% Leuze electronic BCL 600i/BCL 601i...
-
Page 85: 1Optique Medium Density (M)
Module = 0,3 mm : 400 mm - 800 mm (profondeur de champ de 400 mm) Module = 0,35 mm : 400 mm - 900 mm (profondeur de champ de 500 mm) Figure 15.8 : Abaque latérale de champ de lecture Medium Density pour scanner à miroir pivotant Leuze electronic BCL 600i/BCL 601i... -
Page 86: 2Optique Low Density (F)
Module = 0,35 mm : 500 mm - 1200 mm (profondeur de champ de 700 mm) Module = 0,5 mm : 450 mm - 1450 mm (profondeur de champ de 1000 mm) Figure 15.9 : Abaque de champ de lecture Low Density pour scanner monotrame Leuze electronic BCL 600i/BCL 601i... -
Page 87: Abaques De Champ De Lecture Pour Appareils Avec Chauffage
• Pour les scanners monotrame avec chauffage de la série BCL 600i, les abaques de champ de lec- ture et angles d'ouverture restent inchangés. Pour plus de détails, veuillez vous reporter aux abaques de champ de lecture des appareils avec chauf- fage données ci-dessous. Leuze electronic BCL 600i/BCL 601i... -
Page 88: 1Optique Medium Density (M) (Avec Chauffage)
Module = 0,35 mm : 400 mm - 900 mm (profondeur de champ de 500 mm) Figure 15.11 : Abaque de champ de lecture « Medium Density » pour scanner monotrame avec chauffage L'abaque de champ de lecture est valable dans les conditions de lecture susmentionnées (voir tableau 15.13). Leuze electronic BCL 600i/BCL 601i... - Page 89 Module = 0,35 mm : 400 mm - 900 mm (profondeur de champ de 500 mm) Figure 15.13 : Abaque latérale de champ de lecture « Medium Density » pour scanner à miroir pivotant avec chauffage Leuze electronic BCL 600i/BCL 601i...
-
Page 90: 3Optique Low Density (F) (Avec Chauffage)
Module = 0,5 mm : 450 mm - 1450 mm (profondeur de champ de 1000 mm) Figure 15.14 : Abaque de champ de lecture « Low Density » pour scanner monotrame avec chauffage L'abaque de champ de lecture est valable dans les conditions de lecture susmentionnées (voir tableau 15.13). Leuze electronic BCL 600i/BCL 601i... - Page 91 Module = 0,5 mm : 450 mm - 1450 mm (profondeur de champ de 1000 mm) Figure 15.15 : Abaque de champ de lecture « Low Density » pour scanner à miroir pivotant avec chauf- fage Leuze electronic BCL 600i/BCL 601i...
- Page 92 Figure 15.16 : Abaque latérale de champ de lecture « Low Density » pour scanner à miroir pivotant avec chauffage L'abaque de champ de lecture est valable dans les conditions de lecture susmentionnées (voir tableau 15.13). Leuze electronic BCL 600i/BCL 601i...
-
Page 93: Informations Concernant La Commande Et Accessoires
2 : Frontale Avec chauffage Vous trouverez une liste de tous les types d'appareil disponibles sur le site Internet de Leuze electronic à l'adresse www.leuze.com. 16.2 Aperçu des différents types Tableau 16.2 : Numéros d'article des BCL 600i / BCL 601i Art. -
Page 94: Accessoires
Câbles de raccordement BUS OUT, prise mâle M 12 + prise femelle M 12, sorties axiales du câble 50104096 KB PB-1000-SBA Longueur du câble 1 m 50104097 KB PB-2000-SBA Longueur du câble 2 m 50104098 KB PB-5000-SBA Longueur du câble 5 m 50104099 KB PB-10000-SBA Longueur du câble 10 m Leuze electronic BCL 600i/BCL 601i... - Page 95 KB USB maintenance Câble USB de maintenance Mémoire de paramètres externe 50108833 USB Memory Set Mémoire de paramètres externe USB Pièces de fixation 50027375 BT 56 Pièce de fixation pour barre ronde 50111224 BT 59 Support Leuze electronic BCL 600i/BCL 601i...
-
Page 96: Déclaration De Conformité Ce
Les lecteurs de codes à barres de la série BCL 600 ont été développés et produits dans le respect des normes et directives européennes en vigueur. Le fabricant des produits, Leuze electronic GmbH + Co. KG situé à D-73277 Owen, est titulaire d'un système de contrôle de la qualité certifié conforme à la norme ISO 9001. -
Page 97: Annexe
Fin du bloc de transmission des données CANCEL Non valide END OF MEDIUM Fin de l'enregistrement SUBSTITUTE Substitution ESCAPE Commutation FILE SEPARATOR Séparateur de groupes principaux GROUP SEPARATOR Séparateur de groupes RECORD SEPARATOR Séparateur de sous-groupes Leuze electronic BCL 600i/BCL 601i... - Page 98 Chiffre Chiffre Chiffre Chiffre Chiffre Chiffre Chiffre Chiffre Chiffre Chiffre COLON Deux points SEMI-COLON Point virgule < LESS THAN Inférieur EQUALS Égal > GREATER THAN Supérieur QUESTION MARK Point d'interrogation COMMERCIAL AT A commercial (arobas) Leuze electronic BCL 600i/BCL 601i...
- Page 99 Majuscule Majuscule Majuscule Majuscule Majuscule Majuscule Majuscule Majuscule Majuscule OPENING BRACKET Crochet gauche REVERSE SLANT Barre oblique inverse CLOSING BRACKET Crochet droit CIRCUMFLEX Accent circonflexe UNDERSCORE Tiret bas ‘ GRAVE ACCENT Accent grave Minuscule Minuscule Leuze electronic BCL 600i/BCL 601i...
- Page 100 Minuscule Minuscule Minuscule Minuscule Minuscule Minuscule Minuscule Minuscule Minuscule Minuscule Minuscule Minuscule Minuscule Minuscule Minuscule Minuscule Minuscule Minuscule OPENING BRACE Accolade gauche VERTICAL LINE Trait vertical CLOSING BRACE Accolade droite TILDE Tilde DELETE (RUBOUT) Effacer Leuze electronic BCL 600i/BCL 601i...
-
Page 101: Modèles De Codes À Barres
Figure 18.3 : Type de code 06 : UPC-A Figure 18.4 : Type de code 07 : EAN 8 Figure 18.5 : Type de code 08 : EAN 128 Figure 18.6 : Type de code 10 : EAN 13 Add-on Leuze electronic BCL 600i/BCL 601i... - Page 102 Figure 18.9 : Type de code 01 : entrelacé 2 sur 5 Figure 18.10 :Type de code 02 : Code 39 Figure 18.11 :Type de code 06 : UPC-A Figure 18.12 :Type de code 07 : EAN 8 Leuze electronic BCL 600i/BCL 601i...
- Page 103 Annexe Figure 18.13 :Type de code 08 : EAN 128 Figure 18.14 :Type de code 10 : EAN 13 Add-on Figure 18.15 :Type de code 11 : Codabar Figure 18.16 :Code 128 Leuze electronic BCL 600i/BCL 601i...
