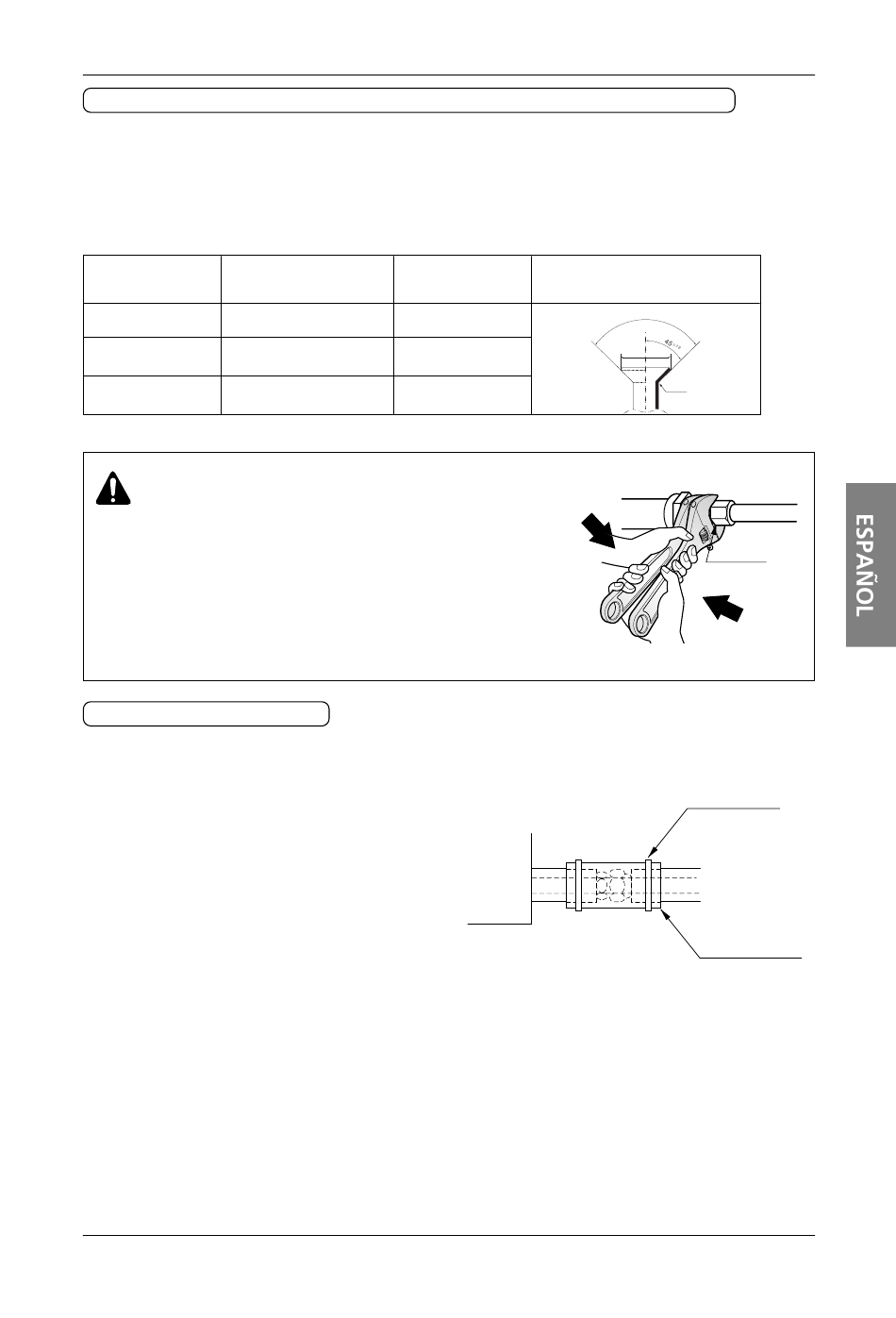

FORMA DEL ABOCINAMIENTO Y PAR DE APRIETE DE LA TUERCA CÓNICA
Precauciones al conectar los conductos
• Consulte la siguiente tabla sobre las medidas de mecanizado de la pieza abocinada.
• Al colocar las tuercas cónicas, aplique aceite refrigerante en la parte interior y exterior del abocinado y gírelas
tres o cuatro veces. (Utilice aceite estério o etérico).
• Consulte la siguiente tabla sobre el par de apriete (si ejerce demasiada fuerza puede llegar a romper las tuercas).
• Tras instalar correctamente las tuberías, utilice nitrógeno para comprobar si hay alguna fuga de gas.
Tamaño del conducto
(mm/pulg.)
9.52 (3/8) 3.4-4.2(24.6-30.4)
12.7 (1/2) 5.5-6.6(39.8-47.7)
15.88 (5/8) 6.3-8.2(45.6-59.3)
ADVERTENCIA
Utilice siempre una manguera de carga para la conexión del puerto
de servicio. Tras apretar la tapa, compruebe que no hay ninguna fuga
de refrigerante. Al aflojar la tuerca cónica, utilice siempre dos llaves a
la vez. Al conectar los conductos, utilice siempre una llave de tuercas
y una llave inglesa para apretar la tuerca cónica.
Al colocar una tuerca cónica, aplique en (la parte interior y exterior) la
zona abocinada aceite R410A (PVE) y fije manualmente la tuerca
dándole 3 ó 4 vueltas como apriete inicial.
AISLAMIENTO TÉRMICO
1. Utilice material de aislamiento térmico para los conductos de refrigeración que posean una resistencia
elevada al calor, (superior a 120°C(248°F))
2. Precauciones en caso de humedad elevada:
Este sistema de aire acondicionado se ha evaluado
según las "Condiciones ISO de humedad" y se ha
comprobado que no presenta ningún defecto.
No obstante, si se utiliza durante un período
prolongado en un ambiente con un grado importante
de humedad (temperatura de punto de rocío: superior
a 23°C(73°F)), es probable que desprenda gotas de
agua.
En este caso, instale el material de aislamiento según
el procedimiento siguiente:
• El material de aislamiento térmico incluirá: EPDM (caucho de etileno propileno dieno), si la temperatura de
resistencia al calor es superior a 120°C(248°F).
• Añadir aislante con más de 10 mm de grosor en ambientes con un alto grado de humedad.
Par de apriete
A (mm /inch)
(Kgf·m/lbf·ft)
12.6-13.0 (1/2)
15.8-16.2 (5/8)
19.0-19.4(3/4)
forma del abocinamiento
Unidad
interior
Manual de Instalación 21
Instalación
±2
90°
A
R=0.4~0.8
Union
Banda de sujeción
(accesorio)
Conductos de
refrigeración
Aislante térmico
(accesorio)
