N Précautions à observer pour le câblage électrique

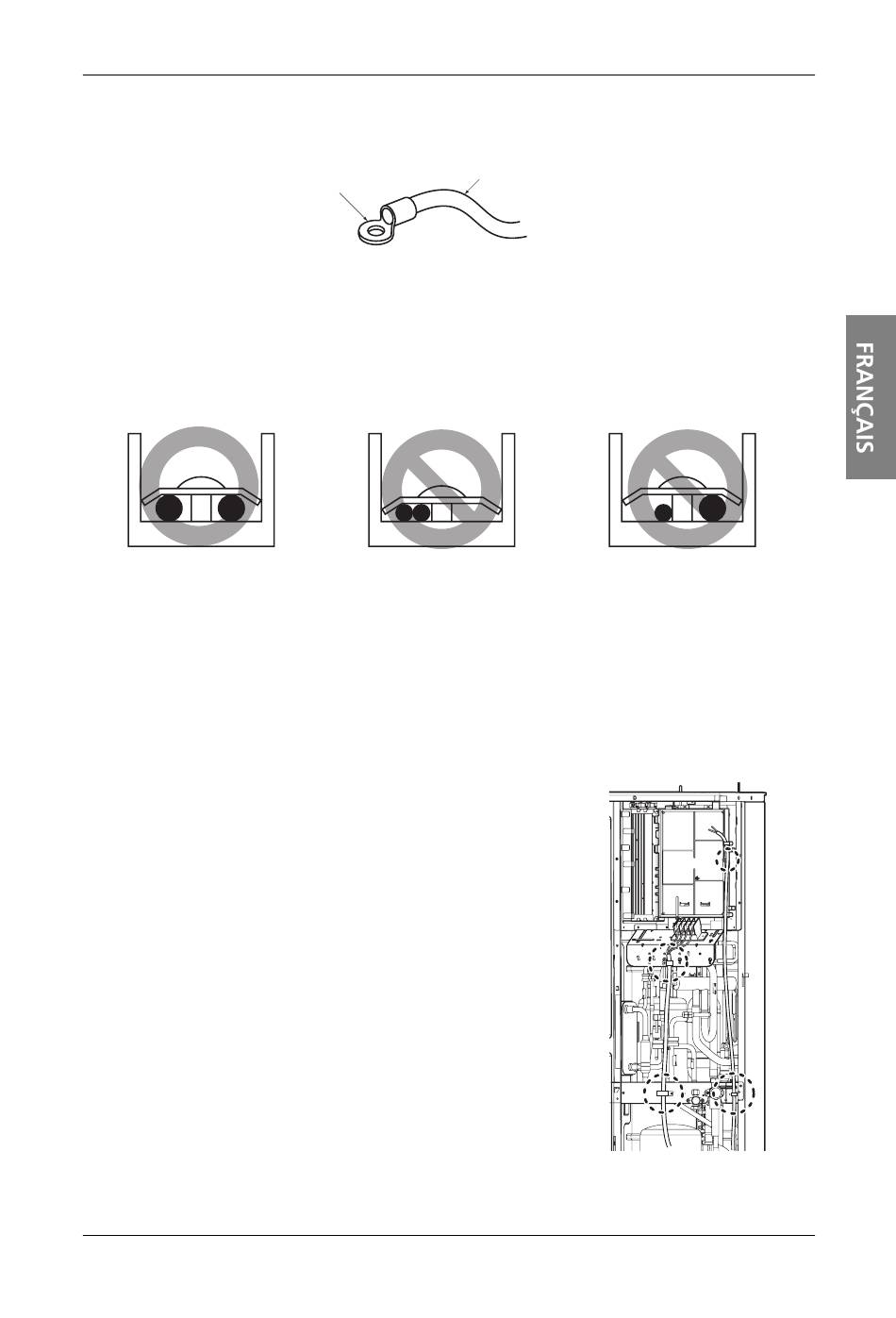

Utilisez des bornes à pression rondes pour réaliser les connexions du boîtier d'alimentation.
Si vous ne disposez pas de bornes à pression rondes, suivez les instructions ci-dessous.
• Ne connectez pas un fil de section irrégulière à une borne du boîtier d'alimentation. (Le serrage
incorrect du fil peut provoquer un dégagement de chaleur anormal.)
• Pour connecter un fil de section régulière, suivez l'exemple de connexion correcte indiqué dans la
figure ci-dessous.
• Lors de la réalisation du câblage et des connexions, utilisez des fils d'alimentation conformes aux
spécifications et fixez-les de sorte qu'aucune force d'arrachement ne puisse être exercée directement
sur les bornes.
• Utilisez un tournevis de taille appropriée pour serrez les vis des bornes. Une tête de tournevis trop
petite risque d'abîmer la fente de la vis et d'empêcher le serrage correct.
• Ne serrez pas exagérément les vis des bornes, car cela pourrait endommager ou casser les vis et/ou
le boîtier de connexion.
N Connexions électriques
1. Connectez les fils d'alimentation électrique aux bornes
appropriées du boîtier de commande en utilisant les serre-fils,
comme indiqué sur la figure ci-contre.
2. Connectez les fils de transmission aux bornes du boîtier de la
carte de circuit imprimé principale, comme indiqué sur la figure
ci-contre.
Borne à pression ronde
Fil d'alimentation
Câblage électriqueon
